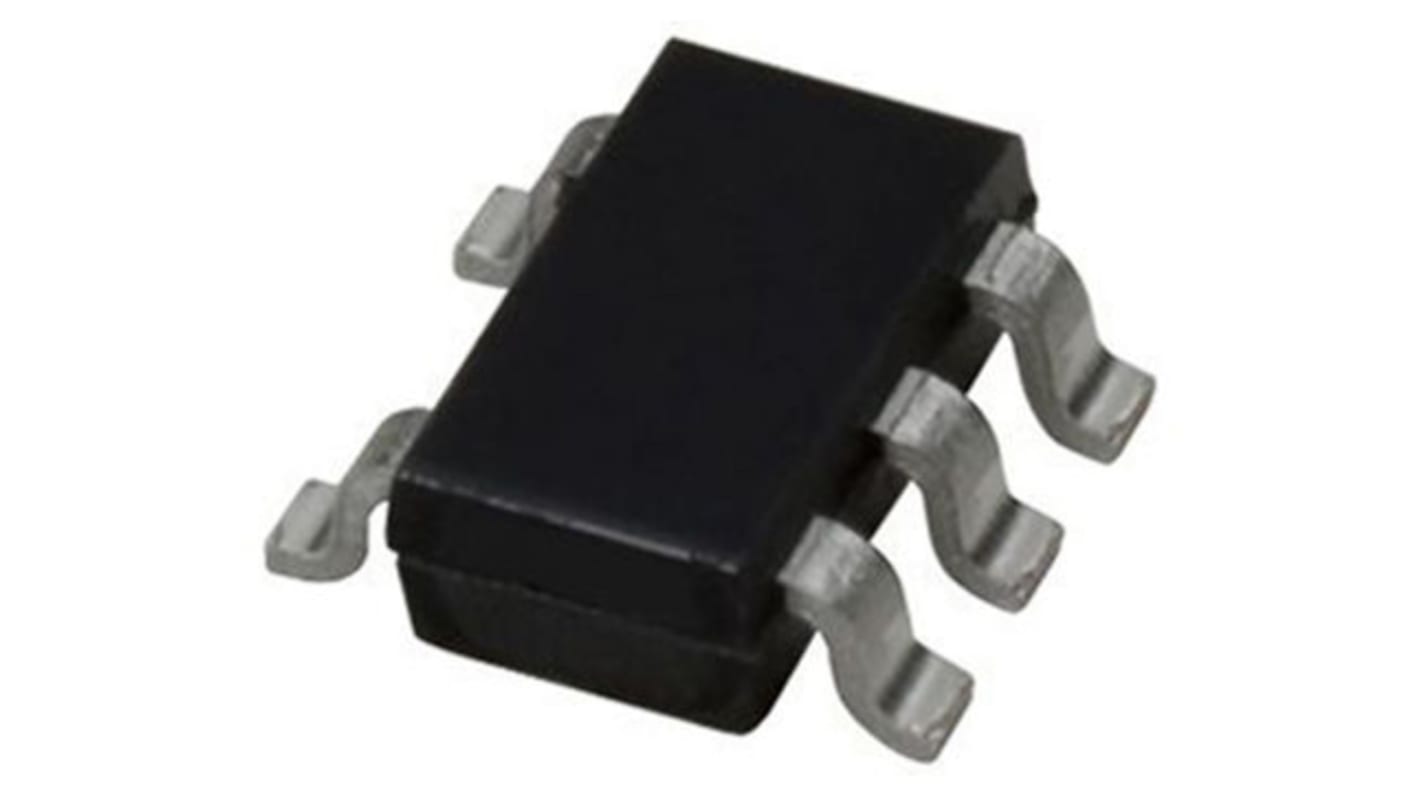

onsemi ロジックゲート, TinyLogic ULP-A, AND, 1素子, 2入力, CMOS, 3 ns, 5ピン SC-70
- RS品番:
- 166-3744
- メーカー型番:
- NC7SV08P5X
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール3000個入り) 小計：*
￥40,824
(税抜)
￥44,907
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 3,000 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 3000 - 12000 | ￥13.608 | ￥40,824 |
| 15000 - 27000 | ￥13.476 | ￥40,428 |
| 30000 - 72000 | ￥13.205 | ￥39,615 |
| 75000 - 147000 | ￥12.937 | ￥38,811 |
| 150000 + | ￥12.676 | ￥38,028 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 166-3744
- メーカー型番:
- NC7SV08P5X
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| ロジックタイプ | AND | |
| プロダクトタイプ | ロジックゲート | |
| 取付タイプ | 表面 | |
| エレメント数 | 1 | |
| 1ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | いいえ | |
| パッケージ型式 | SC-70 | |
| ピン数 | 5 | |
| 論理回路 | TinyLogic ULP-A | |
| 入力方式 | CMOS | |
| 動作温度 Min | -40°C | |
| 高レベル出力電流 Max | -24mA | |
| 最大伝搬遅延時間@CL | 3ns | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| 長さ | 2mm | |
| 高さ | 900μm | |
| 最小電源電圧 | 900mV | |
| 最大電源電圧 | 3.6V | |
| 低レベル出力電流 Max | 24mA | |
| 自動車規格 | なし | |
| 出力タイプ | CMOS | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
ロジックタイプ AND | ||
プロダクトタイプ ロジックゲート | ||
取付タイプ 表面 | ||
エレメント数 1 | ||
1ゲートあたりの入力数 2 | ||
シュミットトリガ入力 いいえ | ||
パッケージ型式 SC-70 | ||
ピン数 5 | ||
論理回路 TinyLogic ULP-A | ||
入力方式 CMOS | ||
動作温度 Min -40°C | ||
高レベル出力電流 Max -24mA | ||
最大伝搬遅延時間@CL 3ns | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
長さ 2mm | ||
高さ 900μm | ||
最小電源電圧 900mV | ||
最大電源電圧 3.6V | ||
低レベル出力電流 Max 24mA | ||
自動車規格 なし | ||
出力タイプ CMOS | ||
- COO（原産国）:
- PH
TinyLogic ULP-A、Fairchild Semiconductor
TinyLogicファミリ、Fairchild Semiconductor
FairchildのTinyLogic®ファミリは、広範囲にわたる高速、低電力、CMOSシングル及びデュアルゲートロジックファンクションで構成され、選択可能な6種類の省スペースパッケージ(SOT23-5、SC70 6-リード、US8 8-リード、MicroPak 6及び8端子のリードレスパッケージ)に入っています。
ルーティングの複雑さを低減
メタルトレースを短縮してEMIの発生を最小化
未使用のゲートからの不要な電力消費を防止
5 V又は非常に低速な用途に使用するHS及びHSTファミリ
高速、低電圧の動作に最適なUHSファミリ
超高速、低電圧の動作に最適なULPファミリ
低電力消費、低電圧の動作に最適なULPAファミリ
