ボリュームディスカウント対象商品
1 袋(1袋25個入り) 小計：*
￥4,266.00
(税抜)
￥4,692.50
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 3,350 は 2025年12月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 25 - 600 | ￥170.64 | ￥4,266 |
| 625 - 6225 | ￥162.84 | ￥4,071 |
| 6250 - 12475 | ￥153.76 | ￥3,844 |
| 12500 - 24975 | ￥146.00 | ￥3,650 |
| 25000 + | ￥137.04 | ￥3,426 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

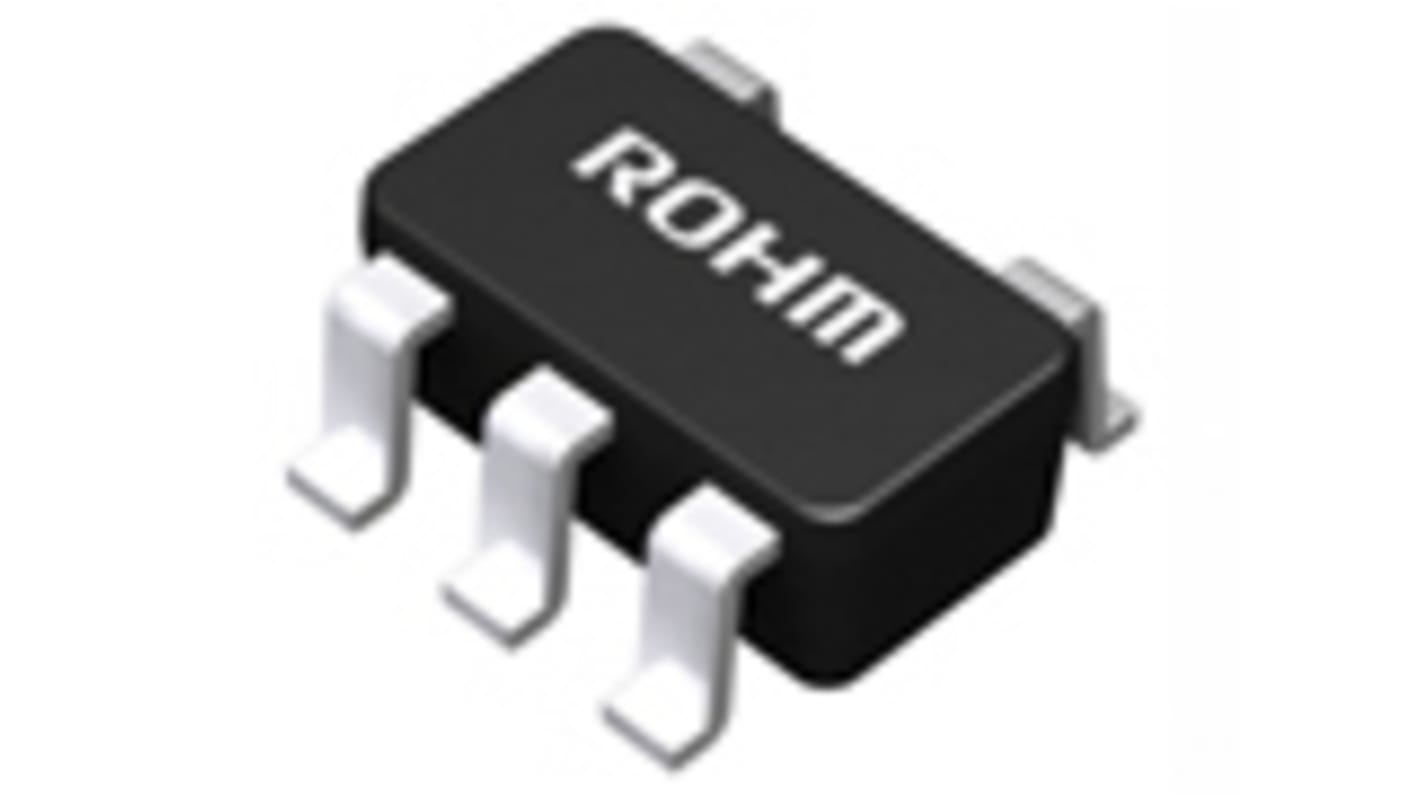

- RS品番:
- 168-2370
- メーカー型番:
- BU4S71G2-TR
- メーカー/ブランド名:
- ローム
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ローム | |
| ロジックタイプ | OR | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| パッケージタイプ | SSOP | |
| ピン数 | 5 | |
| 論理回路 | CMOS | |
| 入力タイプ | LS-TTL, L-TTL | |
| 動作供給電圧 Max | 16 V | |
| 高レベル出力電流 Max | -3.4mA | |
| 最大伝播遅延時間 @ 最大 CL | 90 ns @ 50 pF | |
| 動作供給電圧 Min | 3 V | |
| 低レベル出力電流 Max | 3.4mA | |
| 動作温度 Max | +85 °C | |
| 出力タイプ | バッファー | |
| 長さ | 2.9mm | |
| 幅 | 1.6mm | |
| 伝播遅延テスト条件 | 50pF | |
| 動作温度 Min | -40 °C | |
| 寸法 | 2.9 x 1.6 x 1.1mm | |
| 高さ | 1.2mm | |
| すべて選択 | ||
|---|---|---|
ブランド ローム | ||
ロジックタイプ OR | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
パッケージタイプ SSOP | ||
ピン数 5 | ||
論理回路 CMOS | ||
入力タイプ LS-TTL, L-TTL | ||
動作供給電圧 Max 16 V | ||
高レベル出力電流 Max -3.4mA | ||
最大伝播遅延時間 @ 最大 CL 90 ns @ 50 pF | ||
動作供給電圧 Min 3 V | ||
低レベル出力電流 Max 3.4mA | ||
動作温度 Max +85 °C | ||
出力タイプ バッファー | ||
長さ 2.9mm | ||
幅 1.6mm | ||
伝播遅延テスト条件 50pF | ||
動作温度 Min -40 °C | ||
寸法 2.9 x 1.6 x 1.1mm | ||
高さ 1.2mm | ||
ロームのロジックゲートシリーズは、4S、4000Bシリーズと互換性があり、高耐圧対応で、あらゆる種類の機能を備えた幅広いラインアップを取り揃えています。各種用途に使用できます。
低消費電力
広い供給電圧: 3 → 16 (18) V
高入力インピーダンス
高ファンアウト
L-TTL2入力及びLS-TTL1入力を直接駆動可能
4S、4000Bシリーズとピン互換
4S、4000Bシリーズと機能互換
パッケージのラインアップが豊富
広い供給電圧: 3 → 16 (18) V
高入力インピーダンス
高ファンアウト
L-TTL2入力及びLS-TTL1入力を直接駆動可能
4S、4000Bシリーズとピン互換
4S、4000Bシリーズと機能互換
パッケージのラインアップが豊富
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
