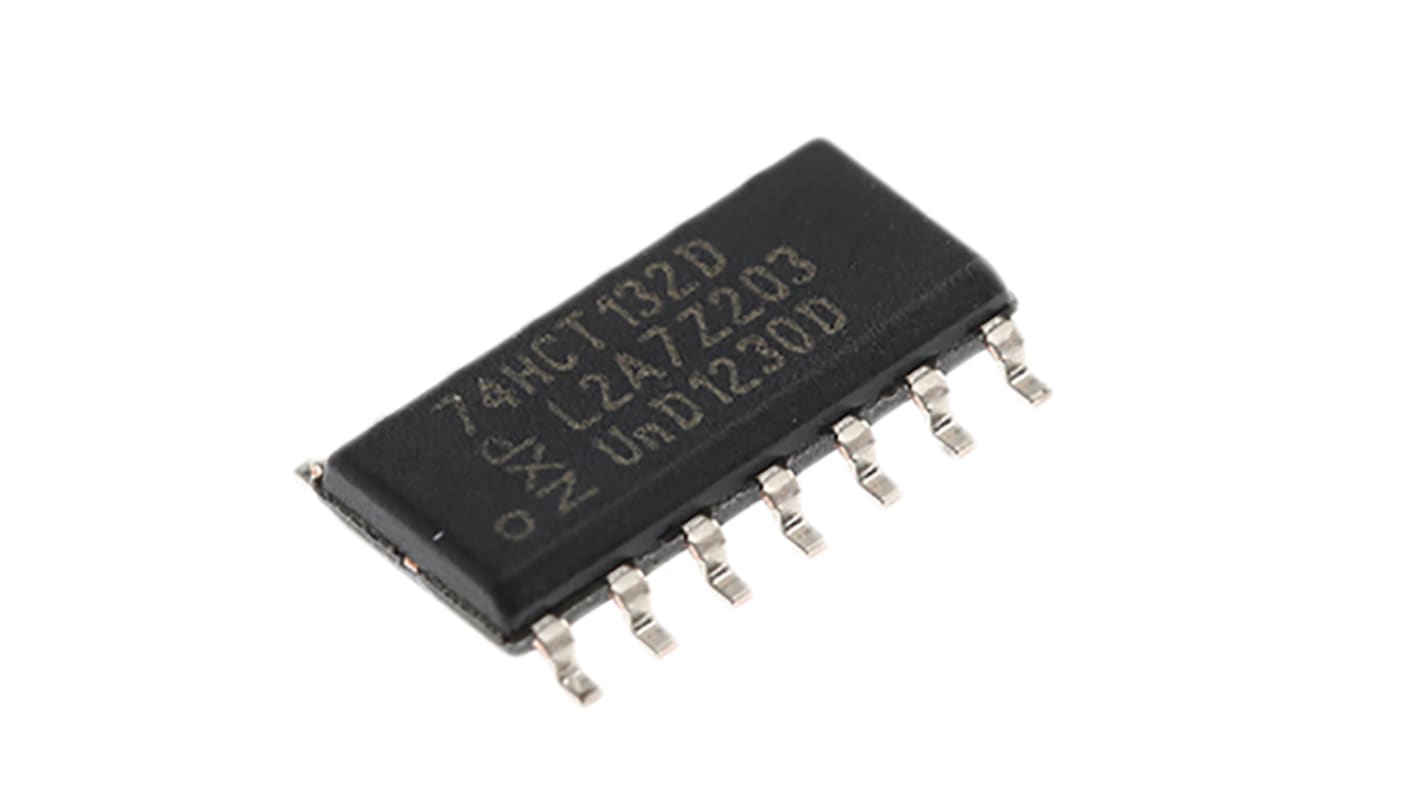

Nexperia ロジックゲート, NAND, 表面実装, 2-入力, SOIC
- RS品番:
- 177-6786
- メーカー型番:
- 74HCT132D,652
- メーカー/ブランド名:
- Nexperia
ボリュームディスカウント対象商品
1個小計：*
￥78.00
(税抜)
￥85.80
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 1 は国内在庫あり（最終在庫）
個 | 単価 |
|---|---|
| 1 - 2 | ￥78 |
| 3 - 24 | ￥75 |
| 25 - 29 | ￥51 |
| 30 - 44 | ￥39 |
| 45 + | ￥27 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-6786
- メーカー型番:
- 74HCT132D,652
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| ロジックタイプ | NAND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | あり | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | HCT | |
| 入力タイプ | シュミットトリガ | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -4mA | |
| 最大伝播遅延時間 @ 最大 CL | 33 ns @ 4.5 V | |
| 動作供給電圧 Min | 4.5 V | |
| 低レベル出力電流 Max | 4mA | |
| 幅 | 4mm | |
| 長さ | 8.75mm | |
| 動作温度 Min | -40 °C | |
| 高さ | 1.45mm | |
| 伝播遅延テスト条件 | 50pF | |
| 寸法 | 8.75 x 4 x 1.45mm | |
| 動作温度 Max | +125 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
ロジックタイプ NAND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 あり | ||
パッケージタイプ SOIC | ||
ピン数 14 | ||
論理回路 HCT | ||
入力タイプ シュミットトリガ | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -4mA | ||
最大伝播遅延時間 @ 最大 CL 33 ns @ 4.5 V | ||
動作供給電圧 Min 4.5 V | ||
低レベル出力電流 Max 4mA | ||
幅 4mm | ||
長さ 8.75mm | ||
動作温度 Min -40 °C | ||
高さ 1.45mm | ||
伝播遅延テスト条件 50pF | ||
寸法 8.75 x 4 x 1.45mm | ||
動作温度 Max +125 °C | ||
- COO（原産国）:
- TH
74HCTファミリ、論理ゲート、Nexperia
高速CMOSロジック
動作電圧: 4.5 → 5.5 V
互換性: 入力TTL、出力CMOS
