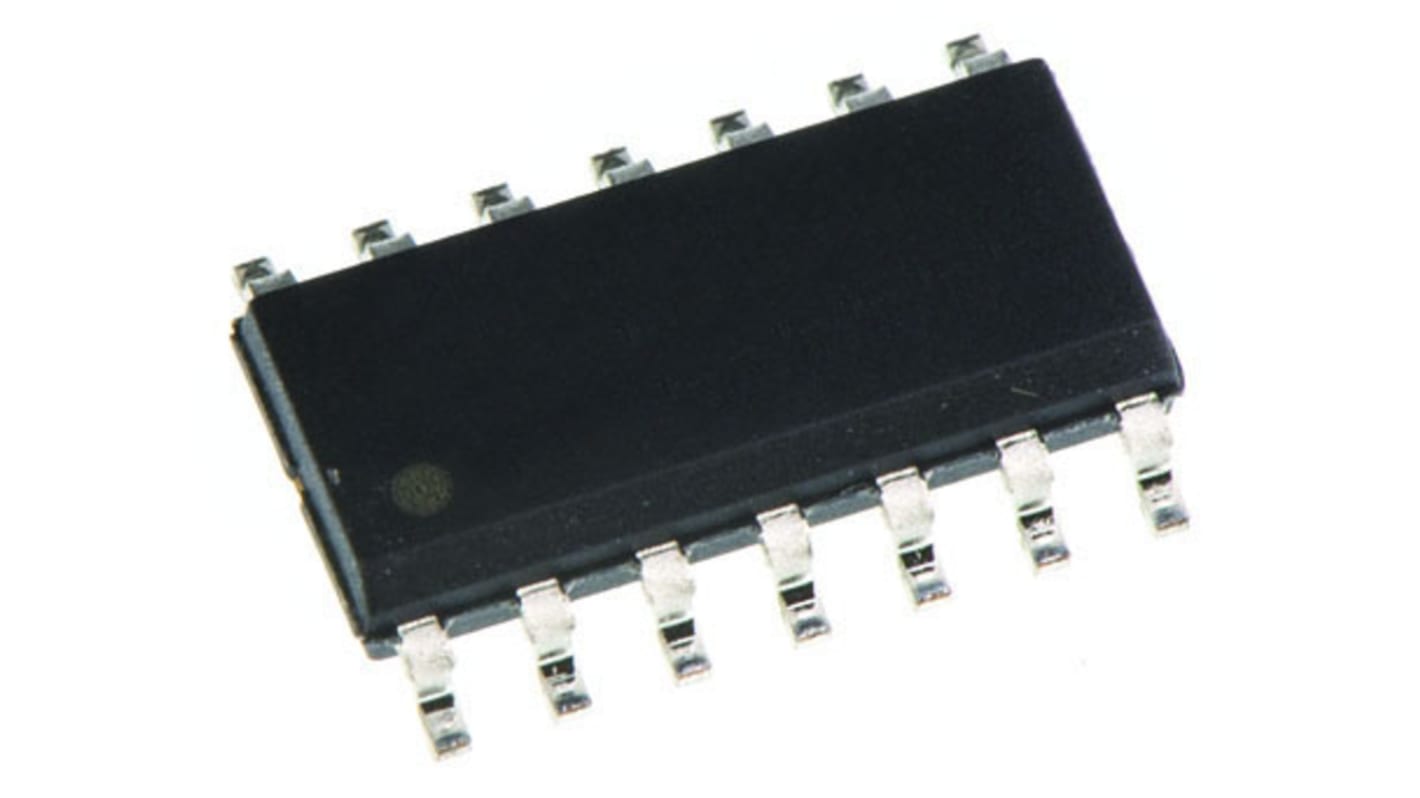

Texas Instruments ロジックゲート, NAND, 表面実装, 2-入力, 74
- RS品番:
- 179-2130
- メーカー型番:
- SN74HCT00DR
- メーカー/ブランド名:
- Texas Instruments
在庫切れ
単価： 購入単位は50個
￥21.32
(税抜)
￥23.45
(税込)
| 個 | 単価 | 1チューブあたりの価格* |
| 50 + | ￥21.32 | ￥1,066.00 |
| * 購入単位ごとの価格 | ||
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
- RS品番:
- 179-2130
- メーカー型番:
- SN74HCT00DR
- メーカー/ブランド名:
- Texas Instruments
データシート
その他
詳細情報
74HCTファミリロジックゲート、Texas Instruments
Texas Instruments社の74HCTファミリCMOSロジックIC標準ロジックゲート製品です。 74LSTTL互換の入力を持つ74HCTファミリは、シリコンゲートCMOS技術を採用し、標準CMOS内蔵回路の低電力消費を維持しながら、LSTTLファミリ同様の動作速度を実現しています。
高速CMOSロジック
動作電圧: 4.5 → 5.5 V
互換性: 入力TTL、出力CMOS
動作電圧: 4.5 → 5.5 V
互換性: 入力TTL、出力CMOS
74HCTファミリ
仕様
特性 | |
|---|---|
| ロジックタイプ | NAND |
| 実装タイプ | 表面実装 |
| エレメント数 | 4 |
| ゲートあたりの入力数 | 2 |
| シュミットトリガ入力 | なし |
| パッケージタイプ | SOIC |
| ピン数 | 14 |
| 論理回路 | HCT |
| 動作供給電圧 Max | 5.5 V |
| 高レベル出力電流 Max | -4mA |
| 最大伝播遅延時間 @ 最大 CL | 18 ns @ 5.5 V, 20 ns @ 4.5 V |
| 動作供給電圧 Min | 4.5 V |
| 低レベル出力電流 Max | 4mA |
| 動作温度 Min | -40 °C |
| 幅 | 3.91mm |
| 高さ | 1.58mm |
| 長さ | 8.65mm |
| 伝播遅延テスト条件 | 50pF |
| 動作温度 Max | +85 °C |
| 寸法 | 8.65 x 3.91 x 1.58mm |
