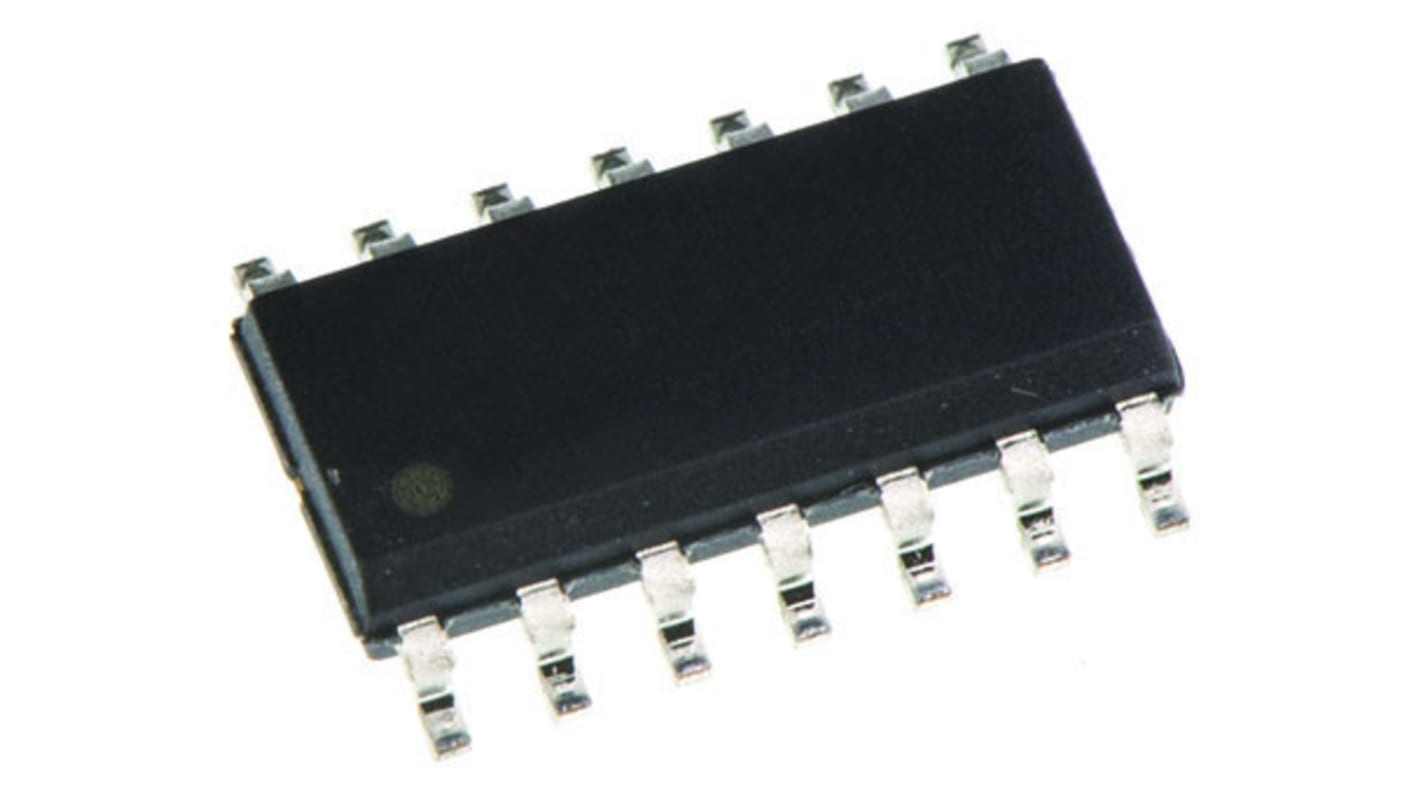

Texas Instruments ロジックゲート, AND, 表面実装, 2-入力, SOIC
- RS品番:
- 179-2175
- メーカー型番:
- SN74LS08D
- メーカー/ブランド名:
- Texas Instruments
1 本(1本50個入り) 小計：*
￥4,608.00
(税抜)
￥5,069.00
(税込)
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 + | ￥92.16 | ￥4,608 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 179-2175
- メーカー型番:
- SN74LS08D
- メーカー/ブランド名:
- Texas Instruments
仕様
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOIC | |
| ピン数 | 14 | |
| 論理回路 | LS | |
| 動作供給電圧 Max | 5.25 V | |
| 高レベル出力電流 Max | -0.4mA | |
| 最大伝播遅延時間 @ 最大 CL | 20 ns @ 5 V | |
| 動作供給電圧 Min | 4.75 V | |
| 低レベル出力電流 Max | 8mA | |
| 動作温度 Min | 0 °C | |
| 寸法 | 8.65 x 3.91 x 1.58mm | |
| 幅 | 3.91mm | |
| 高さ | 1.58mm | |
| 長さ | 8.65mm | |
| 伝播遅延テスト条件 | 15pF | |
| 動作温度 Max | +70 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SOIC | ||
ピン数 14 | ||
論理回路 LS | ||
動作供給電圧 Max 5.25 V | ||
高レベル出力電流 Max -0.4mA | ||
最大伝播遅延時間 @ 最大 CL 20 ns @ 5 V | ||
動作供給電圧 Min 4.75 V | ||
低レベル出力電流 Max 8mA | ||
動作温度 Min 0 °C | ||
寸法 8.65 x 3.91 x 1.58mm | ||
幅 3.91mm | ||
高さ 1.58mm | ||
長さ 8.65mm | ||
伝播遅延テスト条件 15pF | ||
動作温度 Max +70 °C | ||
74LSファミリロジックゲート、Texas Instruments
Texas Instruments社の、74LSファミリ低電力ショットキーロジックIC標準ロジックゲートです。 74LSファミリはバイポーラジャンクション技術とショットキーダイオードクランプを使用し、非常に低い消費電力でありながら、オリジナルの74TTLファミリと同様の動作速度を実現しています。
74LSファミリ
