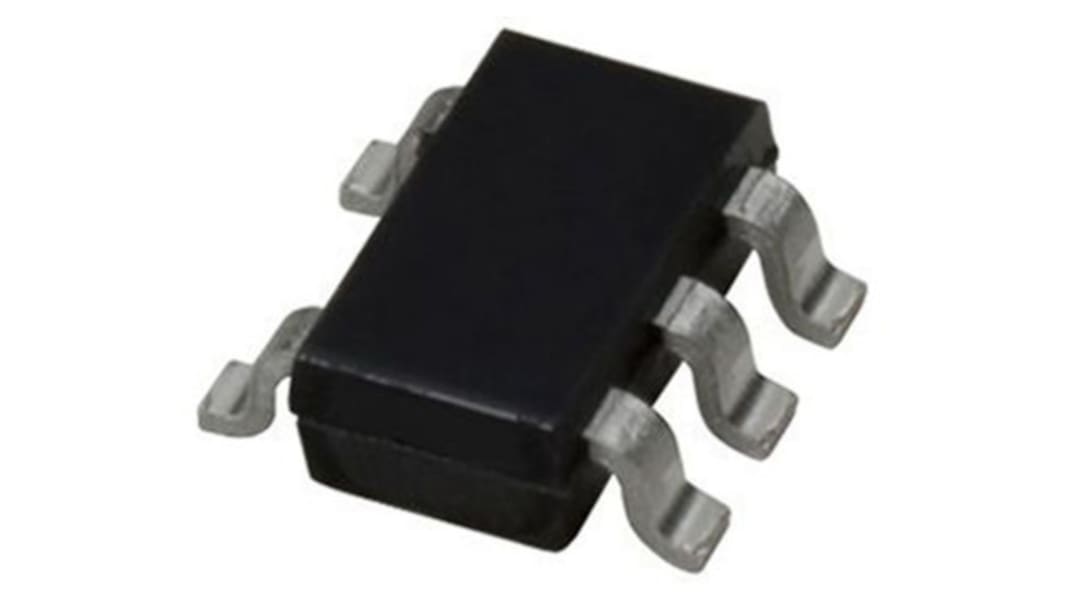

DiodesZetex ロジックゲート, OR, 表面実装, 2-入力, SOT-353
- RS品番:
- 751-2828
- メーカー型番:
- 74LVC1G32SE-7
- メーカー/ブランド名:
- DiodesZetex
ボリュームディスカウント対象商品
1 個(1個100個入り) 小計：*
￥722.00
(税抜)
￥794.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 2,900 は海外在庫あり
- 10,400 は 2025年12月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 600 | ￥7.22 | ￥722 |
| 700 - 1300 | ￥6.59 | ￥659 |
| 1400 - 1800 | ￥5.96 | ￥596 |
| 1900 - 2400 | ￥5.33 | ￥533 |
| 2500 + | ￥4.71 | ￥471 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 751-2828
- メーカー型番:
- 74LVC1G32SE-7
- メーカー/ブランド名:
- DiodesZetex
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | DiodesZetex | |
| ロジックタイプ | OR | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOT-353 | |
| ピン数 | 5 | |
| 論理回路 | LVC | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -32mA | |
| 最大伝播遅延時間 @ 最大 CL | 5.5ns | |
| 動作供給電圧 Min | 1.65 V | |
| 低レベル出力電流 Max | 32mA | |
| 伝播遅延テスト条件 | 50pF | |
| 動作温度 Min | -40 °C | |
| 出力タイプ | プッシュプル | |
| 高さ | 1mm | |
| 長さ | 2.2mm | |
| 動作温度 Max | +125 °C | |
| 幅 | 1.35mm | |
| 寸法 | 2.2 x 1.35 x 1mm | |
| すべて選択 | ||
|---|---|---|
ブランド DiodesZetex | ||
ロジックタイプ OR | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SOT-353 | ||
ピン数 5 | ||
論理回路 LVC | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -32mA | ||
最大伝播遅延時間 @ 最大 CL 5.5ns | ||
動作供給電圧 Min 1.65 V | ||
低レベル出力電流 Max 32mA | ||
伝播遅延テスト条件 50pF | ||
動作温度 Min -40 °C | ||
出力タイプ プッシュプル | ||
高さ 1mm | ||
長さ 2.2mm | ||
動作温度 Max +125 °C | ||
幅 1.35mm | ||
寸法 2.2 x 1.35 x 1mm | ||
- COO（原産国）:
- CN
74LVC1Gファミリ、Diodes Inc
低電圧CMOSロジック
シングルゲートパッケージ
動作電圧: 1.65 → 5.5 V
互換性: 入力LVTTL / TTL、出力LVCMOS
シングルゲートパッケージ
動作電圧: 1.65 → 5.5 V
互換性: 入力LVTTL / TTL、出力LVCMOS
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
74LVCファミリ
