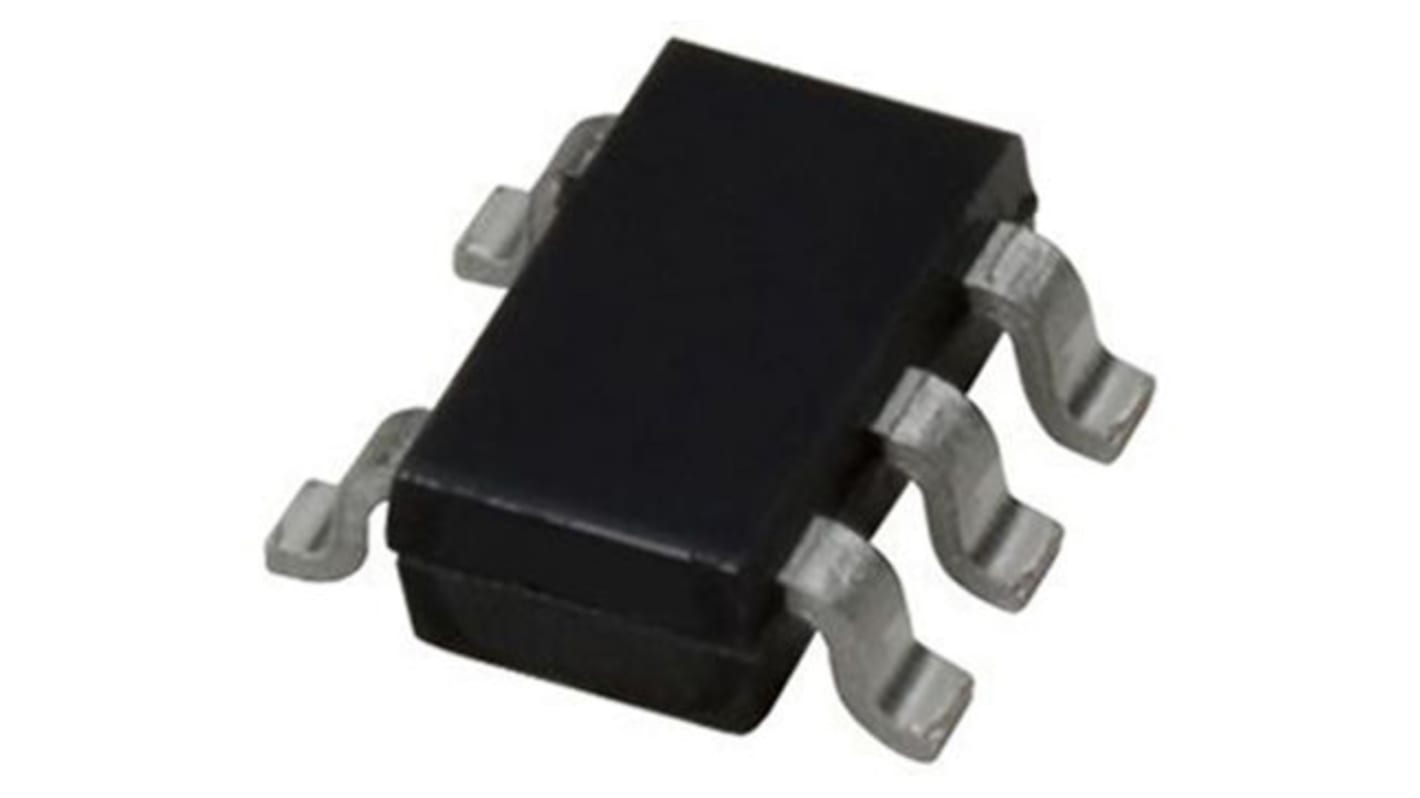

onsemi ロジックゲート, XOR, 表面実装, 2-入力, 74
- RS品番:
- 805-1570
- メーカー型番:
- M74VHC1GT86DFT2G
- メーカー/ブランド名:
- onsemi
在庫切れ
単価： 購入単位は100個
￥7.57
(税抜)
￥8.33
(税込)
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 + | ￥7.57 | ￥757.00 |
* 購入単位ごとの価格
- RS品番:
- 805-1570
- メーカー型番:
- M74VHC1GT86DFT2G
- メーカー/ブランド名:
- onsemi
その他
詳細情報
74VHC1Gファミリ、ON Semiconductor
ON Semiconductor社のアドバンスド74VHC高速シリコンゲートCMOSロジックファミリ製品は、CMOS低電力損失の利点を維持しながら、同等のバイポーラ ショットキーTTLと同様の高速動作を実現します。
アドバンスド高速及び低電力CMOSロジック
動作電圧範囲: 2.0 → 5.5 V
7 V許容入力
シングルゲートパッケージ
動作電圧範囲: 2.0 → 5.5 V
7 V許容入力
シングルゲートパッケージ
74VHCファミリ
仕様
特性 | |
|---|---|
| ロジックタイプ | XOR |
| 実装タイプ | 表面実装 |
| エレメント数 | 1 |
| ゲートあたりの入力数 | 2 |
| シュミットトリガ入力 | なし |
| パッケージタイプ | SC-88A |
| ピン数 | 5 |
| 論理回路 | VHC |
| 入力タイプ | TTL |
| 動作供給電圧 Max | 5.5 V |
| 高レベル出力電流 Max | -8mA |
| 最大伝播遅延時間 @ 最大 CL | 19.5 ns @ 50 pF |
| 動作供給電圧 Min | 3 V |
| 低レベル出力電流 Max | 8mA |
| 高さ | 1mm |
| 幅 | 1.35mm |
| 長さ | 2.2mm |
| 動作温度 Max | +125 °C |
| 動作温度 Min | -55 °C |
| 寸法 | 2.2 x 1.35 x 1mm |
| 出力タイプ | バッファ, CMOS |
| 伝播遅延テスト条件 | 50pF |
