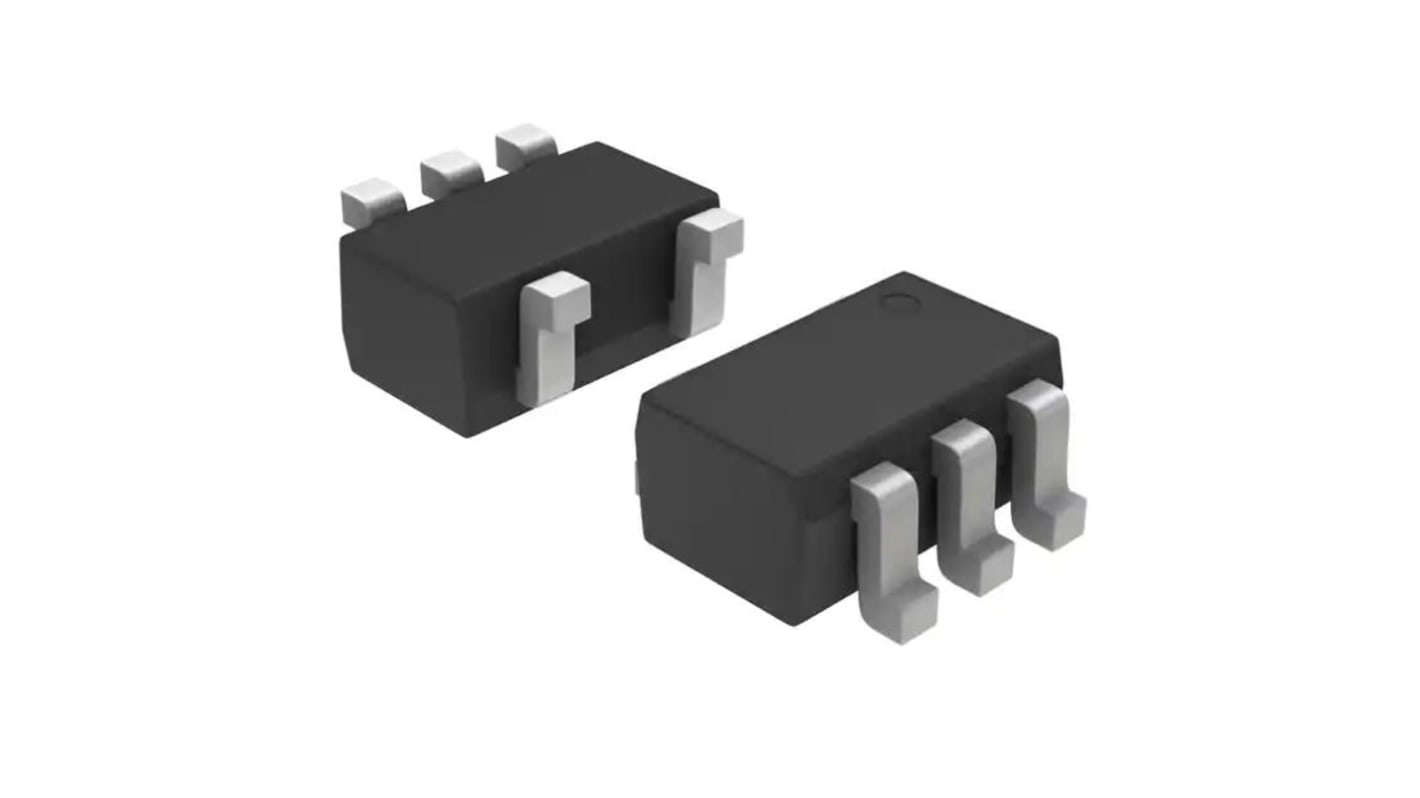

onsemi ロジックゲート, 74 1, AND, 表面, 1-入力, SOT-353, 5-Pin

MC74VHC1GT08 は、シリコンゲート CMOS 技術で製造された Advanced High Speed CMOS 2 入力 AND ゲートです。CMOS の低消費電力を維持しながら、同等のバイポーラショットキー TTL に匹敵する高速動作を実現しています。内部回路は、ノイズ耐性に優れ、出力が安定したバッファ出力をはじめとする 3 段階から構成されています。デバイス入力は TTL タイプ入力しきい値と互換性があり、出力は 5 V CMOS レベルのフル出力スイングを備えています。このデバイスの入力保護回路は、入力の過電圧許容差を許容するため、 3.0 V CMOS ロジックから 5.0 V CMOS ロジック、又は 1.8 V CMOS ロジックから 3.0 V CMOS ロジックへのロジックレベルトランスレータとして使用でき、高電圧電源で動作します。MC74VHC1GT08 入力構造は、供給電圧に関係なく、最大 7 V の電圧を印加するときに保護を提供します。このため、 MC74VHC1GT08 は、 5 V 回路を 3 V 回路にインターフェイスするために使用できます。VCC = 0 V の場合、出力構造も保護しますこれらの入出力構造は、電源電圧入力 / 出力電圧の不一致、バッテリバックアップ、ホット挿入などによるデバイスの破壊を防止するのに役立ちます
