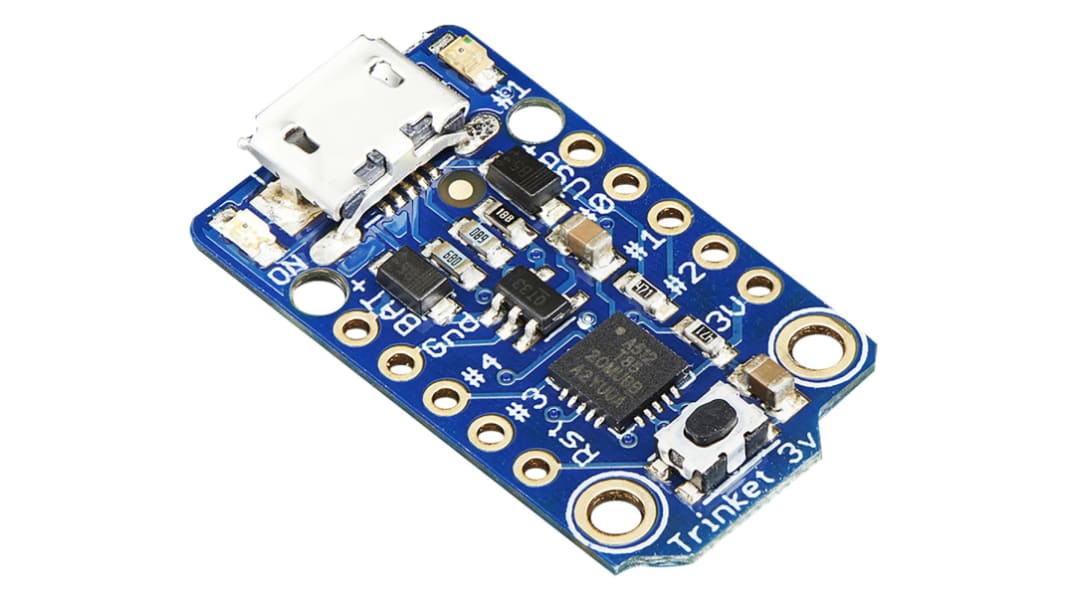

ADAFRUIT INDUSTRIES マイクロコントローラ開発キット, 開発 ボード, TRINKET 3.3V, MCU, 1500

第2世代のAdafruit Trinket開発ボードが発売されており、切手サイズのボードにより多くの機能が詰め込まれています。(測定値: 27 x 15 x 4 mm) Trinket開発キットは、8 Kのフラッシュと5本のI/Oピンを備えたAtmel ATtiny85プロセッサを搭載しています。USBブートローダーがあるので、コンピュータに接続して、Arduinoと同様に再プログラムできます。

この開発ボードはコスト効果が高く、ATtiny85プロセッサで開発やプログラミングを簡単かつシンプルに行えます。

Arduinoシールドをスタックすることはできませんが、多くのシンプル、小型、ポータブル、又はウェアラブルなプロジェクトでは、Trinketは完璧なプラットフォームになります。

オンボードの内容

- 寸法: 27 x 15 x 4 mm
- ATtiny85オンボード、8 Kのフラッシュ、512バイトのSRAM、512バイトのEEPROM
- 内部発振器は8 MHzで動作しますが、ソフトウェアを使用して周波数を16 MHzに倍増できます(5 Vバージョンのみ)
- USBブートローダ、LEDインジケータ付き
- 電源 / USBアップローディング用のMicro-USBジャック
- およそ5.25 Kバイトの空き容量(ブートローダが2.75 Kを使用)
- オンボードの3.3 V又は5.0 V電源レギュレータと150 mAの出力容量、超低ドロップアウト最高16 V入力、逆極性保護、熱 / 電流制限保護
- オンボードの緑色の電源LED / 赤色ピン#1 LED
- ブートローダを起動するか、プログラムを再起動するためのリセットボタン
- GPIOピン x 5 - 2本はUSBインターフェースと共有3つの個別のI/Oピンは、1個のアナログ入力と2個のPWM出力も備えています。2つの共有I/Oピンには、追加のアナログ入力2つとPWM出力1つがあります。

- ブレークアウト及びセンサのインターフェース用のハードウェアI²C / SPI機能
- Adafruit Neopixelを含む多数の基本的なArduinoライブラリに対応
- 2つの取り付け穴

Trinketキットには2つのバージョンがあります。

- Adafruit Trinket 3.3 V (8 MHz) (RS 124-5509)
- Adafruit Trinket 5 V (8 MHz又は16 MHz) (RS 124-5506)

どちらのバージョンも同じように機能しますが、異なるロジック電圧で動作します。3 Vバージョンをセンサと併用するか、LiPoバッテリで駆動することをお勧めします。

Adafruit Pro Trinketは当社でも提供しています。

Adafruit Pro Trinket 3.3 V

Adafruit Pro Trinket 5 V (RS 1245507)

TrinketはArduino IDEを使用してプログラムできますが、Arduinoとの互換性は100 %ではありません。

Adafruit Trinketマイクロコントローラ(MCU)
