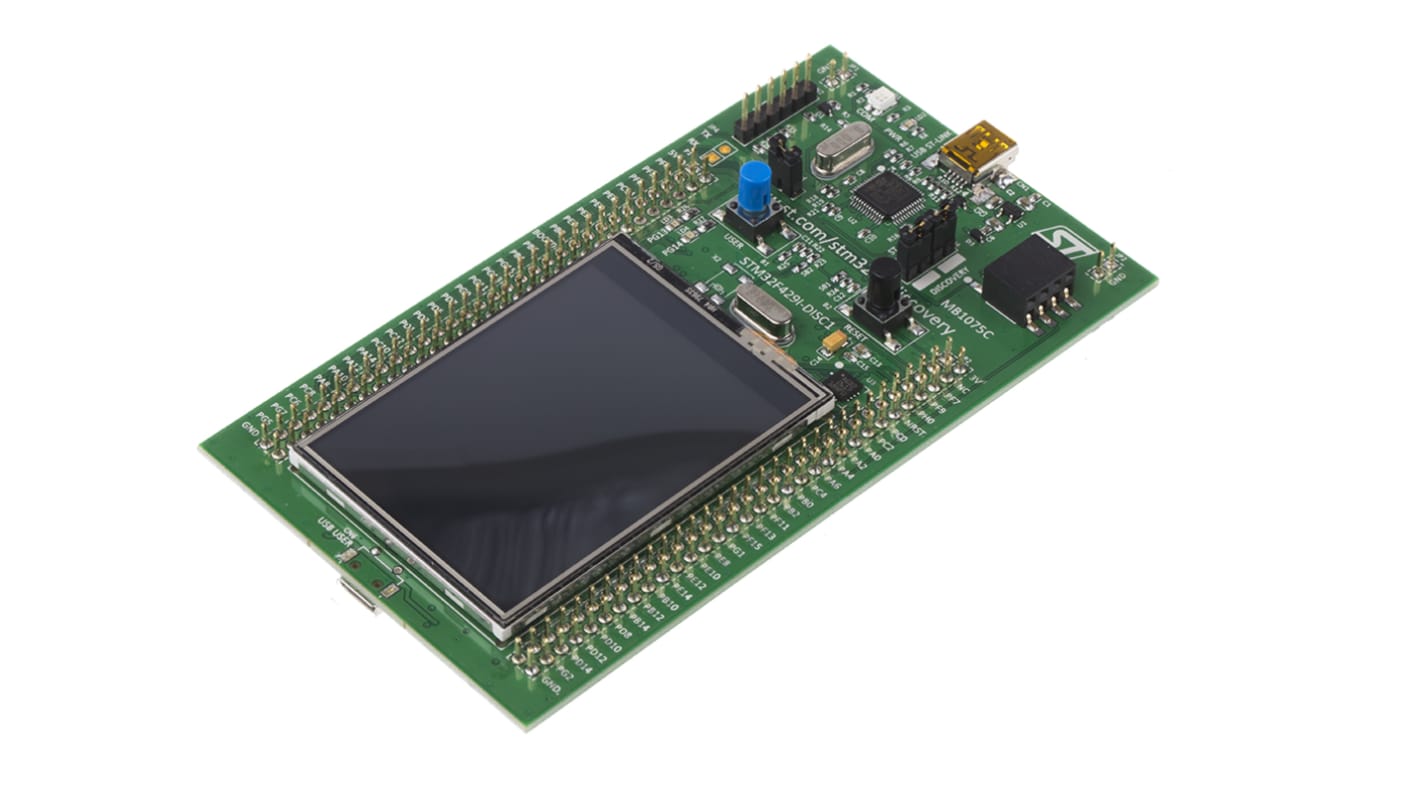

ST Microelectronics製のTM32F429I-DISC1は、STM32F429マイクロコントローラ（MCU）用のDiscoveryボードです。グラフィカルユーザーインターフェースを使用してアプリケーション開発を開始できるように、ビギナーからエキスパートまで必要なものがすべて含まれています。この開発ボードには、2.4インチのTFT LCD ディスプレイが搭載されています。
STM32F429I-DISC1開発ボードは、ST-LINK/V2-Bデバッガ/プログラマシステムを内蔵しています。

STM32F429 とは何ですか？
STM32F429のマイクロコントローラシリーズは、DSPとFPUの両方の命令を備えた高性能な Advanced Line MCUです。ARMのCortex-M4をベースにしており、最大で180MHzを実現しています。STM32F429ZIT6は、144ピンのLQFPパッケージに収容されたオンボードチップです。

適用対象はどのようなユーザーですか？
Discovery STM32 F429 開発ボードは、初心者にも経験豊富な設計者にも適しています。初めて MCU ベースのプロジェクトを開始する場合でも、複雑なグラフィックスディスプレイデバイスの場合でも、このボードが役に立ちます。

ボードの内容
MCU: STM32F429ZIT6
コア: ARM Cortex-M4
メモリ ：2 Mbフラッシュ、256 KB RAM、64 Mb SRAM
ディスプレイ ： 2.4 インチ QVGA TFT LCD x 1
デバッガ / プログラマ ： ST-LINK/V2-B
電源 ： USB 5V または 3.3V
USB 機能 : デバッグ、仮想 COM 、大容量記憶装置
センサ : L3GD20 ST MEMS モーションセンサ
LED ：赤（電源） x 1 、赤 / 緑（ USB ） x 1 、ユーザー赤 / 緑 x 2 、 USB OTG x 2
ボタン ：リセット x 1 、ユーザー x 1
USB OTG : マイクロ AB コネクタ
LQFP144 I/O 用の拡張ヘッダ

どのようなソフトウェアを使用していますか？
STM32F429I-DISC1のハードウェアの他に、コーディングなどを行うためのソフトウェアが必要です。このソフトウェアには次のようなものがあります。
- IAR EWARM （ IAR 組み込みワークベンチ）
- Keil MDK-ARM
- GCC ベースの IDE （ ARM 、 Atollic 、 TrueSTUDIO ）
- ARM mbed オンライン

他に必要な物は？
Windows XP、Windows 7、またはWindows 8を搭載したPCが必要です。また、USB-Aとmini-Bを接続するUSBケーブルも必要です。

STM32F4シリーズ32ビットARM Cortex-M4マイクロコントローラ、STMicroelectronics

DSP及びFPU命令を備えたARM Cortex-M4ベースのSTM32 F4シリーズ高性能MCUは、業界最先端のSTM32ポートフォリオをさらに拡張して性能を高めた製品です。 動作周波数: 最大180 MHz

最大2つのUSB 2.0 OTG FS/HS
SDIO (セキュアデジタル入出力)
USART、SPI、I²C
I²S (Inter-IC Sound) + オーディオPLL
16ビット及び32ビットタイマ
最大3つの12ビットADC
低電圧: 1.7 → 3.6 V
