STマイクロ 開発キット, 開発キット, Discovery, MCU, STM32F769I-DISCO

マイコン開発ツール の一覧へ
納期未定
世界的な供給不足により、 この商品の再入荷の目処が立っておりません。
RS品番:
123-1055
メーカー型番:
STM32F769I-DISCO
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

分類

開発キット

キット名

Discovery

テクノロジー

MCU

デバイスコア

ARM Cortex M7

プロセッサファミリ名

STM

プロセッサ品番

STM32F769NIH6

プロセッサ種類

MCU

STM32F769NIマイクロコントローラ用ディスカバリキット


STMicroelectronicsのSTM32F769I-DISCXディスカバリキットには、ARM Cortex-M7 32ビットコアに基づくSTM32F769NIH6マイクロコントローラが含まれています。STM32F769ディスカバリキットを使用すると、STM32F7シリーズを最短時間で評価できます。このディスカバリキットではArduino接続が可能なので、さまざまな専用アドオンボードを使用しながら拡張機能を無制限に提供できます。

STM32F769I-DISCXディスカバリキットには、いくつかの内蔵アクセサリ(B-LCDAD-RPI1プリント基板など)が含まれています。これらのアクセサリは柔軟性が高く、幅広い用途に使用できます。内蔵のB-LCDAD-HDMI1 DSI - HMDIアダプタにより、HDMIを通じて有効なディスプレイを簡単に接続し、出力を表示できます。

STM32F769I-DISCXディスカバリキットには、STM32CubeF7パッケージに含まれる無料ファームウェアが付属しています。このキットは組み込み用途に最適で、統合開発環境にサポートされています。オープンソースソフトウェアも使用できます。

ボードの内容


• 216 MHz STM32F769NIH6 Cortex-M7 コアマイクロコントローラ（2 MB フラッシュメモリ、532 KB RAM）
• RAMの構成：368 KBデータ、128 KBデータTCM、16 KB命令TCM、16 KB L1キャッシュ、4 KBバックアップ
• オンボード 512 Mbit Quad-SPI NOR フラッシュメモリ
• オンボード 128 Mbit （ 4 M x 32 ビット） SDRAM
• オンボード WM8994 ステレオオーディオコーデック
• 3.5 mm ステレオオーディオライン入力ジャックソケット
• 3.5 mm ステレオオーディオライン出力ジャックソケット
• スピーカー出力 x 2
• MP34DT01TR MEMS マイク（ DFSDM 入力） x 4
• S/PDIF 入力と出力（ RCA ジャックソケット）
• リセット / ユーザープッシュボタン
• MicroSDカードスロット
• MIPI DSI ディスプレイコネクタ
• WiFi／Ext-EEPドーターボードコネクタ
• USB OTG HS （ Micro-AB コネクタ経由）
• ST LINK/V2-1 （ Micro-B コネクタ経由）
• IEEE-802.3-2002 に準拠したイーサネット（ RJ45 コネクタ経由）
• USB再エニュメレーション機能をサポートするオンボードST-LINK/V2-1
• USB ST-LINK 機能：仮想 COM ポート、大容量記憶装置、デバッグポート
• 電源オプション：ST LINK/V2-1、USB コネクタ、PoE 、Arduino／外部コネクタ、USB 充電器
• パワー・オーバー・イーサネット（ PoE ）（ IEEE 802.3af 規格に準拠）
• 外部回路用の +3.3 V／+5 V dc の電源出力
• Arduino UNO V3形式シールドコネクタ
• 多様なサンプルを含む充実した無料ソフトウェア、 STM32Cube パッケージの一部
• 様々な統合開発環境(IDE)にサポートされています

用途:


このディスカバリキットは、マルチセンサのサポート、音声、ビデオ、グラフィック、大規模な通信周辺機器との高速接続機能を備えているため、さまざまなプロジェクトで使用できます。これらは応答性が高いため、スマートサーモスタット、フィットネスデバイス、スマートデバイスインターフェース(洗濯機など)、波形発生器、ペーパーカッターなどのIoTアプリケーションのサポートに最適です。STM32F769I-DISCXキットは、VNCクライアントを使用してリモートで制御することもできます。

STM32F769I-DISCXディスカバリキットには、音声PLL x 2、半二重I2Sインターフェース x 3、時分割多重モードをサポートするシリアルオーディオインターフェース、Sigma-Delta Modulator (DFSDM)用のデジタルフィルタが含まれています。これはビデオプレーヤ機能が提供されます。STM32F769I-DISCXキットは、アラームシステム、建物内のカメラ制御、独立したゾーンの自律監視の一部として使用できます。マイクロSDカードとUSBキーを使用して、メモリを拡張できます。

その他の用途には、ホームオートメーション、工業、医療などがあります。

異なるモデル:

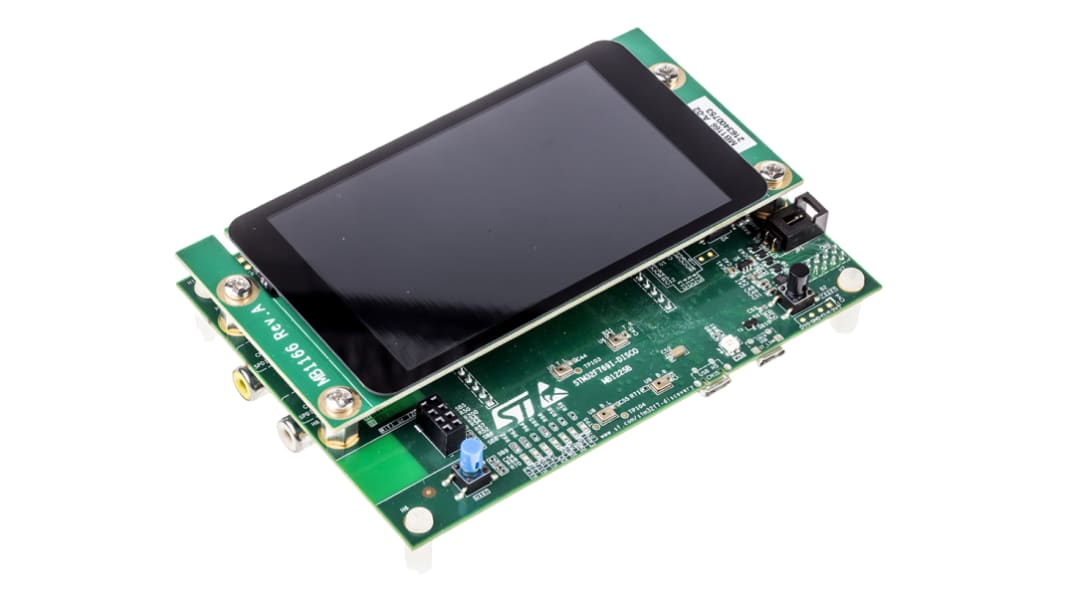

123-1055 STM32F769I-DISC0 (B-LCD40-DSI1 4インチ800 x 480静電容量型タッチ式LCDディスプレイパネル付)
124-1568 STM32F769I-DISC1 (ディスプレイパネルなしで提供)


STM32F7マイクロコントローラは、STのART Accelerator™とL1キャッシュを搭載し、コードが組み込みフラッシュメモリと外部メモリのいずれで実行されるかに関係なく、ARM Cortex-M7の最高の理論性能を実現します。標準的な性能数値: 1082 CoreMark / 462 DMIPS @ 216 MHz(クロック周波数)


コアを相互接続するAXI及びマルチAHBバスマトリックス、周辺機器、メモリ
種類によっては、倍精度浮動小数点演算ユニットを搭載
最大16 KB + 16 KBのIキャッシュとDキャッシュ
最大2 MBの組み込みフラッシュメモリで、デバイスによってはRead-While-Write(書き込み同時読み取り)機能を搭載
最大512 KBのデータメモリで、スタック、ヒープ用に最大128 KBのデータ用密結合メモリ(DTCM)を含む
時間が重要なルーチン用に16 KBの命令用密結合メモリ(ITCM)
最小電力モードでデータを保持する4 KBのバックアップSRAM
周辺機器の速度はCPU速度から独立(デュアルクロックサポート)
種類によっては、保護されたコードの実行機能(PC-ROP)を搭載
電力効率: 7 CoreMark/mW @ +1.8 V dc
