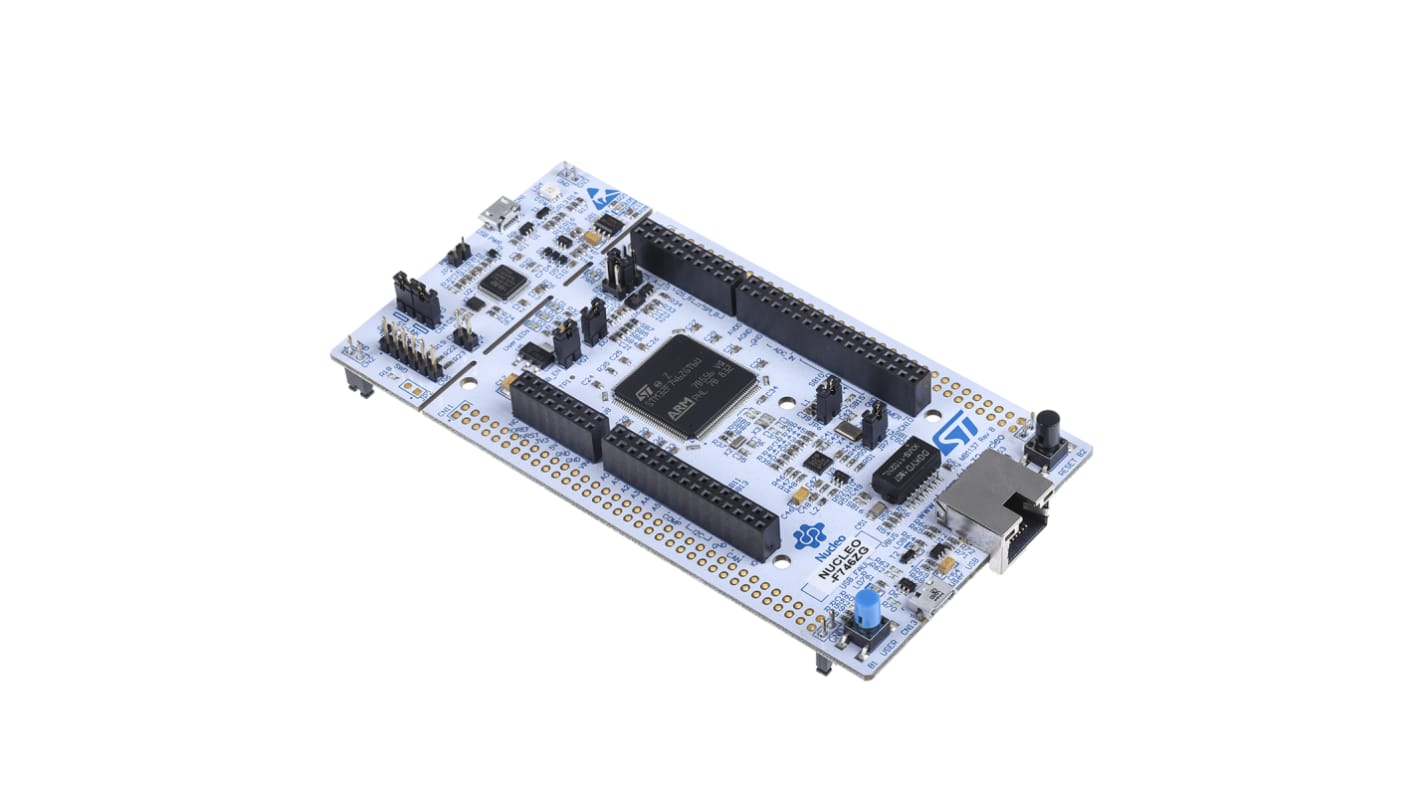

STマイクロ STM32 Nucleo-144 開発 ボード NUCLEO-F746ZG

このSTM32 Nucleo-144開発ボードは、STM32F746ZGT6シリーズマイクロコントローラを搭載したプロトタイプを製作するための、コスト効率が良く柔軟性の高い手段を提供します。Arduino Unoの拡張であるZioコネクタを使用すると、より多くの周辺機器にアクセスできます。また、ST morphoヘッダと組み合わせることで、各種シールドで機能を拡張できます。

内蔵のST-LINK/V2-1デバッガ / プログラマは、STM32総合ソフトウェアHALライブラリ及びソフトウェアサンプルが付属しているほか、ARM mbedオンラインリソースに直接アクセスすることもできます。IAR、Keil、GCCベース、ARM mbedなど、幅広い統合開発環境(IDE)でサポートされています。

特長

- STM32F746ZGT6 216MHz Cortex-M7コアマイクロコントローラ、1MBフラッシュメモリ、320KB SRAM搭載

-フラッシュメモリからの0ウェイトステートプログラムを実行する適応型リアルタイムメモリアクセラレータ(ART Accelerator™)

-専用 Chrom-ART を搭載した最大XGA解像度を持つLCD-TFT コントローラ　

- 最大 54 Mbps の 8 ～ 14 ビットパラレルカメラインターフェイス　

- ST ZioコネクタによるすべてのGPIOへのフルアクセス（Arduino Uno v3接続サポート）

-すべてのGPIOにアクセスするためのST morpho拡張ピンヘッダ

-SWDコネクタ付きST-LINK/V2-1デバッガ/プログラマ

-最大 25 個のシリアルインターフェース： USART 、 IrDA 、 I ² C 、 SPI 、 LIN 、 CAN 、 USB 、 I ² S 、 SDIO 、 HDMI-CEC 、 S/PDIF Rx 、イーサネット　

-フレキシブルなボード電源

- USB OTGまたはFSデバイス用Micro-ABコネクタ

-真の乱数ジェネレータ

- CRC 演算ユニット　

-秒以下精度のリアルタイムクロックとハードウェアカレンダー

- 96ビット 長のユニーク ID（UID）

-LED x 3 ：電源 LED 、 USB 通信、ユーザー LED

- ユーザーボタンとリセットボタン

- 32.768 KHz 水晶発振器　

- ARM mbed 対応（ mbed.org ）

- STM32F7マイクロコントローラは、STのART Accelerator™とL1キャッシュを搭載し、コードが内蔵フラッシュメモリと外部メモリのいずれで実行されるかに関係なく、ARM Cortex-M7の最高の理論性能を実現します。標準的な性能係数：1082 CoreMark / 462 DMIPS @ 216 MHz クロック周波数


コア、周辺機器、メモリを相互接続するための AXI とマルチ AHB バスマトリックス

種類によって、倍精度浮動小数点演算ユニットを搭載

最大16 KB + 16 KBのIキャッシュとDキャッシュ

最大 2 MB の内蔵フラッシュメモリで、デバイスによっては Read-While-Write （書き込み同時読み取り）機能を搭載

スタックやヒープ用に最大128 KBのデータ用密結合メモリ(DTCM)を含む最大512 KBのデータメモリ

時間が重要なルーチン用に16 KBの命令用密結合メモリ(ITCM)

最小電力モードでデータを保持する4 KBのバックアップSRAM

周辺機器の速度はCPU速度から独立(デュアルクロックサポート)

種類によって、保護されたコードの実行機能(PC-ROP)を搭載

電力効率: 7 CoreMark/mW @ +1.8 V dc

用途

組み込み設計と開発

STM32F7マイクロコントローラは、STのART Accelerator™とL1キャッシュを搭載し、コードが組み込みフラッシュメモリと外部メモリのいずれで実行されるかに関係なく、ARM Cortex-M7の最高の理論性能を実現します。標準的な性能数値: 1082 CoreMark / 462 DMIPS @ 216 MHz(クロック周波数)

コアを相互接続するAXI及びマルチAHBバスマトリックス、周辺機器、メモリ
種類によっては、倍精度浮動小数点演算ユニットを搭載
最大16 KB + 16 KBのIキャッシュとDキャッシュ
最大2 MBの組み込みフラッシュメモリで、デバイスによってはRead-While-Write(書き込み同時読み取り)機能を搭載
最大512 KBのデータメモリで、スタック、ヒープ用に最大128 KBのデータ用密結合メモリ(DTCM)を含む
時間が重要なルーチン用に16 KBの命令用密結合メモリ(ITCM)
最小電力モードでデータを保持する4 KBのバックアップSRAM
周辺機器の速度はCPU速度から独立(デュアルクロックサポート)
種類によっては、保護されたコードの実行機能(PC-ROP)を搭載
電力効率: 7 CoreMark/mW @ +1.8 V dc
