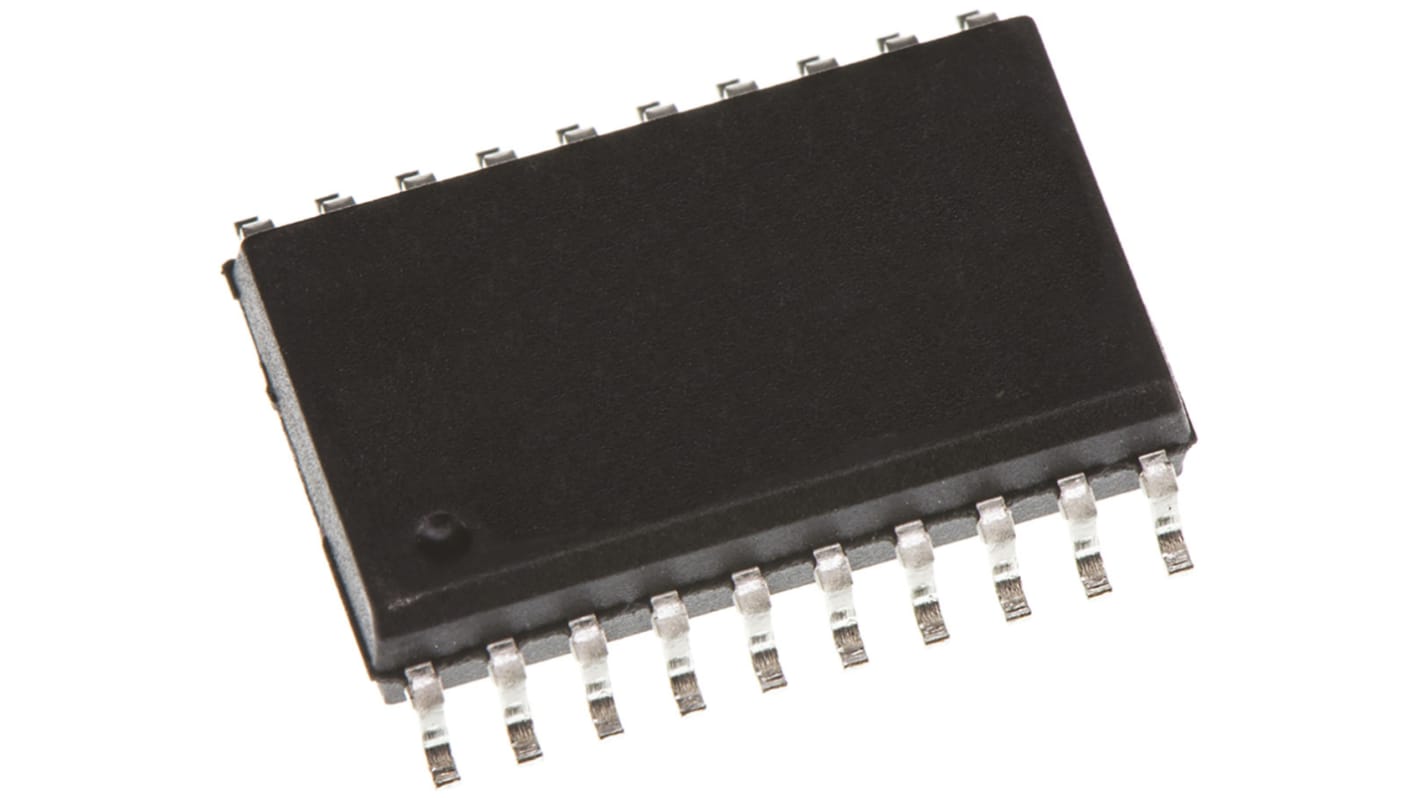

Microchip マイクロコントローラ, PIC, 20 MHz, 256 bit RAM, フラッシュ, 20ピン, SOIC
- RS品番:
- 400-570
- メーカー型番:
- PIC16F685-I/SO
- メーカー/ブランド名:
- Microchip
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 400-570
- メーカー型番:
- PIC16F685-I/SO
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | PIC | |
| 最大クロック周波数 | 20 MHz | |
| RAMサイズ | 256 bit | |
| プログラムメモリタイプ | フラッシュ | |
| ピン数 | 20 | |
| パッケージ型式 | SOIC | |
| ADC数 | 12 x 10 Bit | |
| アナログコンパレータ | 2 | |
| 自動車規格 | なし | |
| DAC | 1 x 5 Bit | |
| データバス幅 | 8 bit | |
| 高さ | 2.35 mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 12.8 mm | |
| 最大拡張メモリサイズ | 8 bit | |
| 動作温度 (Max) | 85 °C | |
| 最大許容損失(Pd) | 800 mW | |
| 最大電源電圧 | 5.5 V | |
| 動作温度 (Min) | -40 °C | |
| 最小電源電圧 | 1.8 V | |
| 取付タイプ | 表面 | |
| プログラムI/Os数 | 25 | |
| タイマー数 | 3 | |
| プログラムメモリサイズ | 4096 Words | |
| 規格 / 承認 | No | |
| 幅 | 7.5 mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア PIC | ||
最大クロック周波数 20 MHz | ||
RAMサイズ 256 bit | ||
プログラムメモリタイプ フラッシュ | ||
ピン数 20 | ||
パッケージ型式 SOIC | ||
ADC数 12 x 10 Bit | ||
アナログコンパレータ 2 | ||
自動車規格 なし | ||
DAC 1 x 5 Bit | ||
データバス幅 8 bit | ||
高さ 2.35 mm | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 12.8 mm | ||
最大拡張メモリサイズ 8 bit | ||
動作温度 (Max) 85 °C | ||
最大許容損失(Pd) 800 mW | ||
最大電源電圧 5.5 V | ||
動作温度 (Min) -40 °C | ||
最小電源電圧 1.8 V | ||
取付タイプ 表面 | ||
プログラムI/Os数 25 | ||
タイマー数 3 | ||
プログラムメモリサイズ 4096 Words | ||
規格 / 承認 No | ||
幅 7.5 mm | ||
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
PIC16F631/677/685/687/689/690 8ビットフラッシュマイクロコントローラ
Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。
PIC16F631/677/685/687/689/690ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を発揮し、最大7 KBのプログラムメモリ、256バイトのRAM、及び最大256バイトのデータEEPROMを搭載しています。 設定可能な内蔵発振器は、出荷時に±1 %の精度で較正されています。
CPU速度: 最大20 MHz
35の命令
8レベルハードウェアスタック
8 MHz内蔵発振器 – 選択可能な周波数範囲: 8 MHz → 32 kHz
I/Oピン x 18
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
12チャンネル10ビットA/Dコンバータ(ADC) – PIC16F677/685/687/689/690モデルのみ
2個のコンパレータ
8ビットタイマ – PIC16F631/677/687/689モデル x 1、PIC16F685/690モデル x 2
1個の16ビットタイマ
1つの拡張キャプチャ、コンペア、PWMモジュール – PIC16F685/690モデルのみ
同期シリアルポート(SSP) – PIC16F677/687/689/690モデルのみ
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART) – PIC16F687/689/690モデルのみ
