Select all	Attribute	Value
	ブランド	Microchip
	プロダクトタイプ	8ビットマイクロコントローラ
	シリーズ	PIC16F152
	パッケージ型式	SSOP
	取付タイプ	表面
	ピン数	20
	デバイスコア	PIC16F
	データバス幅	8bit
	プログラムメモリサイズ	3.5kB
	最大クロック周波数	32MHz
	RAMサイズ	2048bit
	最大電源電圧	5.5V
	プログラムI/Os数	35
	最大許容損失Pd	800mW
	動作温度 Min	-40°C
	最大拡張メモリサイズ	3.5kB
	動作温度 Max	125°C
	長さ	3mm
	幅	3 mm
	規格 / 承認	RoHS
	高さ	0.9mm
	最小電源電圧	1.8V
	プログラムメモリタイプ	フラッシュ
	ADC数	10 bit
	自動車規格	なし
	タイマー数	3
	インストラクションセットアーキテクチャ	RISC

	Select all
	ブランド Microchip
	プロダクトタイプ 8ビットマイクロコントローラ
	シリーズ PIC16F152
	パッケージ型式 SSOP
	取付タイプ表面
	ピン数 20
	デバイスコア PIC16F
	データバス幅 8bit
	プログラムメモリサイズ 3.5kB
	最大クロック周波数 32MHz
	RAMサイズ 2048bit
	最大電源電圧 5.5V
	プログラムI/Os数 35
	最大許容損失Pd 800mW
	動作温度 Min -40°C
	最大拡張メモリサイズ 3.5kB
	動作温度 Max 125°C
	長さ 3mm
	幅 3 mm
	規格 / 承認 RoHS
	高さ 0.9mm
	最小電源電圧 1.8V
	プログラムメモリタイプフラッシュ
	ADC数 10 bit
	自動車規格なし
	タイマー数 3
	インストラクションセットアーキテクチャ RISC

Datasheet - PIC16F15243-I/SS

COO (Country of Origin):: TH

マイクロチップ社のマイクロコントローラは、Cコンパイラ最適化RISCアーキテクチャを採用しており、動作速度はDC～32MHzクロック入力、最小命令時間は125nsです。最大28KBのプログラム・フラッシュ・メモリと最大2KBのデータSRAMメモリを搭載。メモリ・アクセス・パーティション（MAP）により、プログラム・フラッシュ・メモリをアプリケーション・ブロック、ブート・ブロック、ストレージ・エリア・フラッシュ（SAF）ブロックに分割することができます。さらに、セキュリティ強化のため、プログラマブル・コード・プロテクトと書き込み保護機能を備えている。

16レベルのディープ・ハードウェア・スタック

リセット時低消費電力

設定可能なパワーアップタイマー

ブラウン・アウト・リセット

ウォッチドッグタイマ

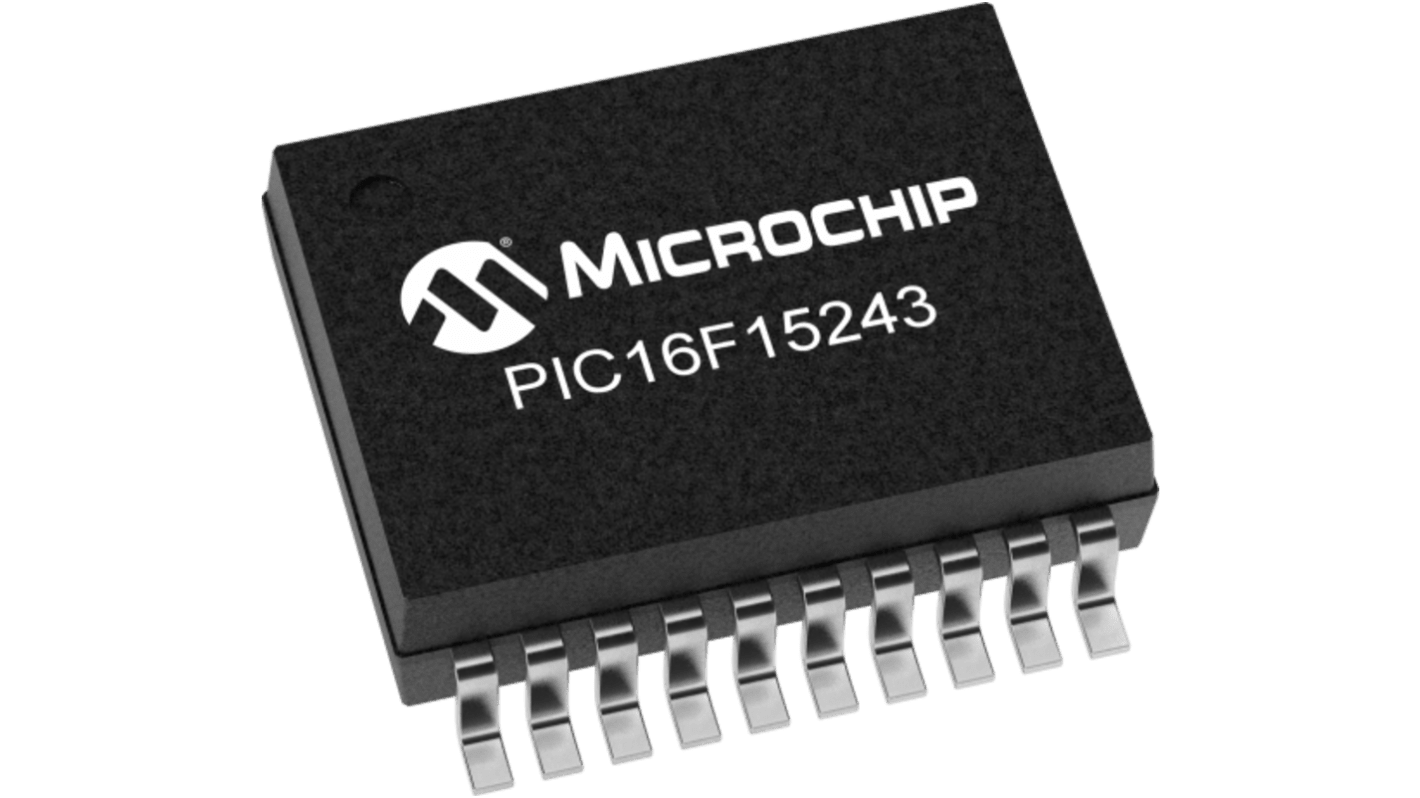

Microchip PIC16F15243-I/SS 8ビットマイクロコントローラ 8 bit, PIC16F, 32 MHz, 3.5kB, フラッシュ, 20-Pin SSOP
