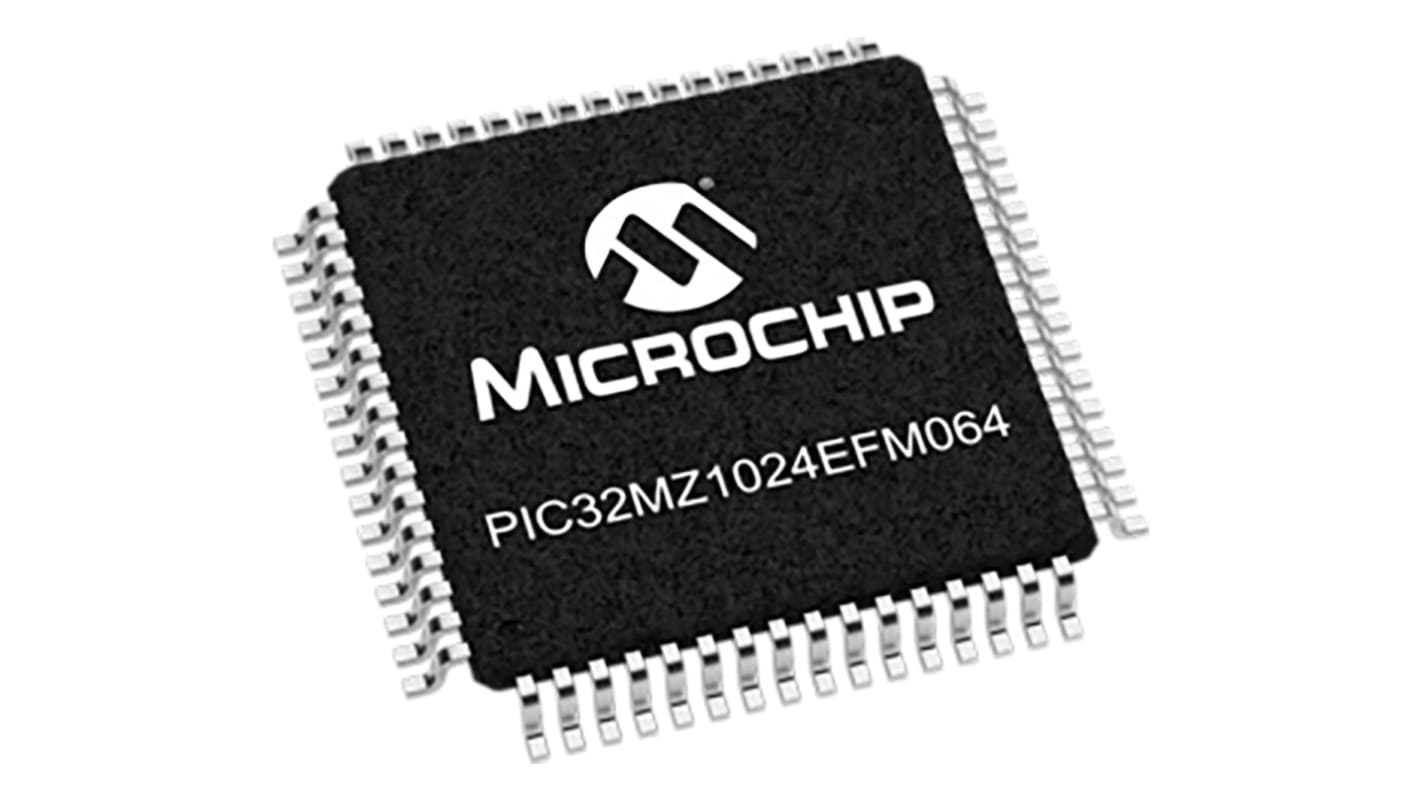

Microchip マイコン, 64-Pin TQFP PIC32MZ1024EFM064-I/PT

Microchip PIC32MZxxxxEFのマイクロコントローラファミリは、強力なMIPS32® M-Classコアに基づく高性能32ビットデバイスです。 この第2世代のPIC32MZデバイスは、単精度 / 倍精度演算を必要とする用途向けに高性能と低遅延を実現するハードウェア浮動小数点ユニット(FPU)を内蔵しています。 FPUと広範なオンボード周辺装置が一体になっているこのMCUは、処理主体の高速用途に最適です。

MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、迅速に市場に投入できるようになります。 詳細については、www.microchip.com/harmonyを参照してください。

MIPS32® 32ビットM-Classコア
最大周波数200 MHz - 330 DMIPS
浮動小数点ユニット(FPU)で高速単精度 / 倍精度演算に対応
microMIPS™モードでコードサイズを最大35 %縮小
コード効率の高いアーキテクチャ(C及びアセンブリ)
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ

グラフィックスインターフェイス
オーディオインターフェイス - I2S / LJ / RJ経由の通信、SPI / I2C経由の制御
メモリインターフェイス
乱数ジェネレータ(RNG)を搭載した暗号化エンジンでデータ暗号化 / 復号化と認証(AES、3DES、SHA、MD5、HMAC)に対応 - 一部のモデルは非対応
USB 2.0準拠の高速On-The-Go (OTG)コントローラ
CANモジュール x 2 - 一部のモデルは非対応
UARTモジュール x 6
4線式SPIモジュール - 4又は6 (モデルによって異なる)
SQIモジュール
I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
10 / 100イーサネット(MII / RMII対応)
12ビット18 Msps ADCモジュール - 24、40、又は48チャンネル(モデルによって異なる)
2個のコンパレータ
温度センサ
16ビットタイマ x 9 - ペアリングによって最大4つの32ビットタイマを実現可能
出力比較(OC) / 入力比較(IC)モジュール x 9
ペリフェラルピン選択(PPS)
ダイレクトメモリアクセス(DMA) - 12、16、又は18チャンネル(モデルによって異なる)

高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
