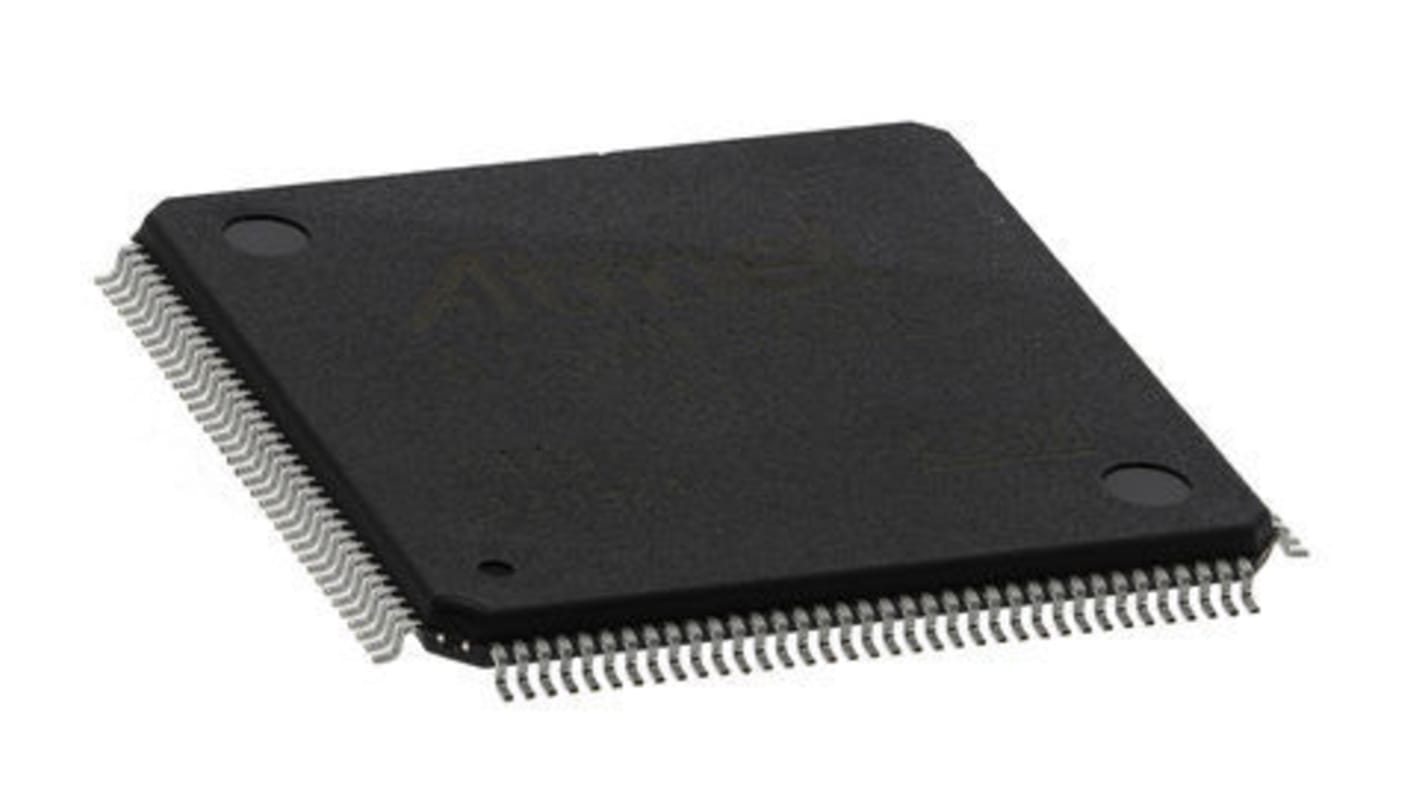

ルネサス エレクトロニクス RXファミリ マイコン, RXv2, 120MHz, 4 MB, フラッシュ, 144-Pin LQFP
- RS品番:
- 126-2505
- メーカー型番:
- R5F564MLCDFB#31
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
1個小計：*
￥2,822.00
(税抜)
￥3,104.20
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 64 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 29 | ￥2,822 |
| 30 - 299 | ￥2,637 |
| 300 - 399 | ￥2,453 |
| 400 - 499 | ￥2,268 |
| 500 + | ￥2,083 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 126-2505
- メーカー型番:
- R5F564MLCDFB#31
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| ファミリー名 | RX64M | |
| パッケージタイプ | LQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 144 | |
| デバイスコア | RXv2 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 4 MB | |
| 最大周波数 | 120MHz | |
| RAMサイズ | 512 kB | |
| USBチャンネル | 1 | |
| SPIチャンネル数 | 10 | |
| UARTチャンネル数 | 13 | |
| 標準動作供給電圧 | 2.7 → 3.6 V | |
| USARTチャネルの数 | 0 | |
| I2Cチャンネル数 | 11 | |
| CANチャンネル数 | 3 | |
| 長さ | 20.1mm | |
| ADC数 | 29 x 12 ビット | |
| 最大イーサネットチャンネル数 | 1 | |
| 動作温度 Max | +85 °C | |
| ADCユニット数 | 1 | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| インストラクションセットアーキテクチャ | CISC ハーバード | |
| LINチャネルの数 | 0 | |
| 幅 | 20.1mm | |
| 寸法 | 20.1 x 20.1 x 1.55mm | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 1 | |
| 高さ | 1.55mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
ファミリー名 RX64M | ||
パッケージタイプ LQFP | ||
実装タイプ 表面実装 | ||
ピン数 144 | ||
デバイスコア RXv2 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 4 MB | ||
最大周波数 120MHz | ||
RAMサイズ 512 kB | ||
USBチャンネル 1 | ||
SPIチャンネル数 10 | ||
UARTチャンネル数 13 | ||
標準動作供給電圧 2.7 → 3.6 V | ||
USARTチャネルの数 0 | ||
I2Cチャンネル数 11 | ||
CANチャンネル数 3 | ||
長さ 20.1mm | ||
ADC数 29 x 12 ビット | ||
最大イーサネットチャンネル数 1 | ||
動作温度 Max +85 °C | ||
ADCユニット数 1 | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
インストラクションセットアーキテクチャ CISC ハーバード | ||
LINチャネルの数 0 | ||
幅 20.1mm | ||
寸法 20.1 x 20.1 x 1.55mm | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 1 | ||
高さ 1.55mm | ||
- COO（原産国）:
- CN
RX64Mマイクロコントローラ
RX64Mファミリーは、120MHzの高速動作、大容量オンチップメモリ、イーサネット通信を特長とする32ビットマイクロコントローラです。
• 120MHz 32ビットRXv2コアマイクロコントローラ
• 最大 4MB のフラッシュメモリ
• 64KB データフラッシュメモリ
• 552KB RAM (512KB ECC/32KB Non-ECC/8KBスタンバイ)
• 積算機能付き32ビット乗算器 / 除算器
• 単精度浮動小数点演算装置 (IEEE 754準拠)
• メモリ保護ユニット(MPU)
• データ暗号化モジュール(AES、DES、SHA、RNG)
• 4 チャンネルの DMA コントローラ
• データ転送コントローラ
• シリアル通信: SPI、QSPI、I²C、USB、SDホスト、MMC ホスト、CAN、イーサネット
• シリアルサウンドインタフェース
• プログラマブルパルスジェネレータ
• 4 チャンネル PWM タイマ
• リアルタイムクロックを搭載
• 14 ビット独立ウォッチドッグタイマ
• CRC演算器
• データ演算回路
• クロック周波数精度測定回路
• 温度センサ
• オンチップデバッグとトレース
• 電源：2.7→ 3.6V dc （USB使用する場合：3.0 →3.6V）
• 低消費電力モード：スリープ、全モジュールクロック停止、ソフトウェアスタンバイ、ディープソフトウェアスタンバイ
• 最大 4MB のフラッシュメモリ
• 64KB データフラッシュメモリ
• 552KB RAM (512KB ECC/32KB Non-ECC/8KBスタンバイ)
• 積算機能付き32ビット乗算器 / 除算器
• 単精度浮動小数点演算装置 (IEEE 754準拠)
• メモリ保護ユニット(MPU)
• データ暗号化モジュール(AES、DES、SHA、RNG)
• 4 チャンネルの DMA コントローラ
• データ転送コントローラ
• シリアル通信: SPI、QSPI、I²C、USB、SDホスト、MMC ホスト、CAN、イーサネット
• シリアルサウンドインタフェース
• プログラマブルパルスジェネレータ
• 4 チャンネル PWM タイマ
• リアルタイムクロックを搭載
• 14 ビット独立ウォッチドッグタイマ
• CRC演算器
• データ演算回路
• クロック周波数精度測定回路
• 温度センサ
• オンチップデバッグとトレース
• 電源：2.7→ 3.6V dc （USB使用する場合：3.0 →3.6V）
• 低消費電力モード：スリープ、全モジュールクロック停止、ソフトウェアスタンバイ、ディープソフトウェアスタンバイ
