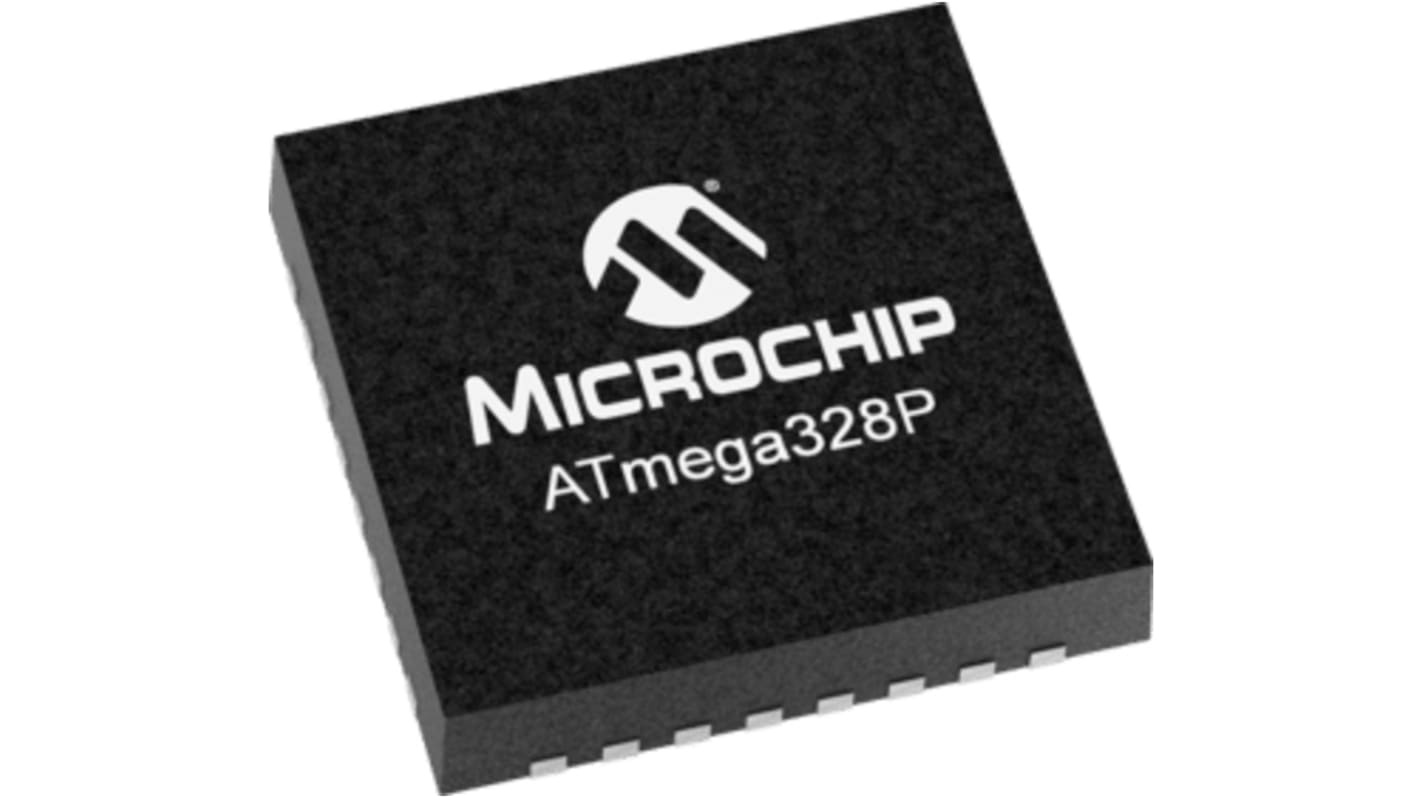

Microchip ATMEGA328P-MN megaAVR マイクロコントローラ 8 bit, AVR, 20 MHz, 32kB, フラッシュ, 32-Pin QFN

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
131-0273
メーカー型番:
ATMEGA328P-MN
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

megaAVR

パッケージ型式

QFN

取付タイプ

表面

ピン数

32

デバイスコア

AVR

データバス幅

8bit

プログラムメモリサイズ

32kB

インタフェースタイプ

SPI, USART

最大クロック周波数

20MHz

RAMサイズ

2kB

最大電源電圧

5.5V

アナログコンパレータ

1

プログラムI/Os数

23

動作温度 Min

-40°C

動作温度 Max

85°C

高さ

0.95mm

長さ

5.1mm

規格 / 承認

RoHS

幅

5.1 mm

最小電源電圧

1.8V

タイマー数

2

自動車規格

なし

プログラムメモリタイプ

フラッシュ

インストラクションセットアーキテクチャ

RISC

ADC数

8 x 10 Bit

ATmega328P 8 ビット megaAVR picoPower マイクロコントローラ


Atmel ATmega328P マイクロコントローラは、AVR 拡張 RISC アーキテクチャをベースとする 8 ビット megaAVR デバイスです。超低消費電力と低電力スリープモードを実現する picoPower 技術を備え、バッテリ駆動用途に最適です。

マイクロコントローラ機能


• 20 MHz （最大）動作周波数

• 最大 20 MIPS @ 20 MHz

• 32 KB フラッシュ

• 1024 B EEPROM

• SRAM ： 2 KB

• 131の命令 – ほとんどの命令をシ１クロックサイクルで実行

• 汎用レジスタ x 32

• GPIO x 23

• パワーオンリセットとプログラム可能なブラウンアウト検出機能

• 内蔵の較正済み発振器

• 外部 / 内部の割り込みソース

• 6種類の省電力スリープモード

• 内部 / 外部割り込み

• 完全スタティック動作

周辺機器


• 10 ビット 15 ksps A/D コンバータ（ ADC ） - 8/6 チャンネル

• 静電容量型タッチセンス– 16 チャンネル

• 温度センサ

• 8 ビットタイマ x 2

• 16 ビットタイマ x 1

• 出力比較モジュール - 6 チャンネル

• PWM チャンネル x 6

• プログラム可能なシリアルUSART

• マスタ / スレーブ SPI シリアルインターフェイス

• バイト指向の 2 線シリアルインターフェース - I2C 互換

• プログラム可能な独立した発振器のウォッチドッグタイマ

• アナログコンパレータ

• ピン変更時の割り込みとウェイクアップ
