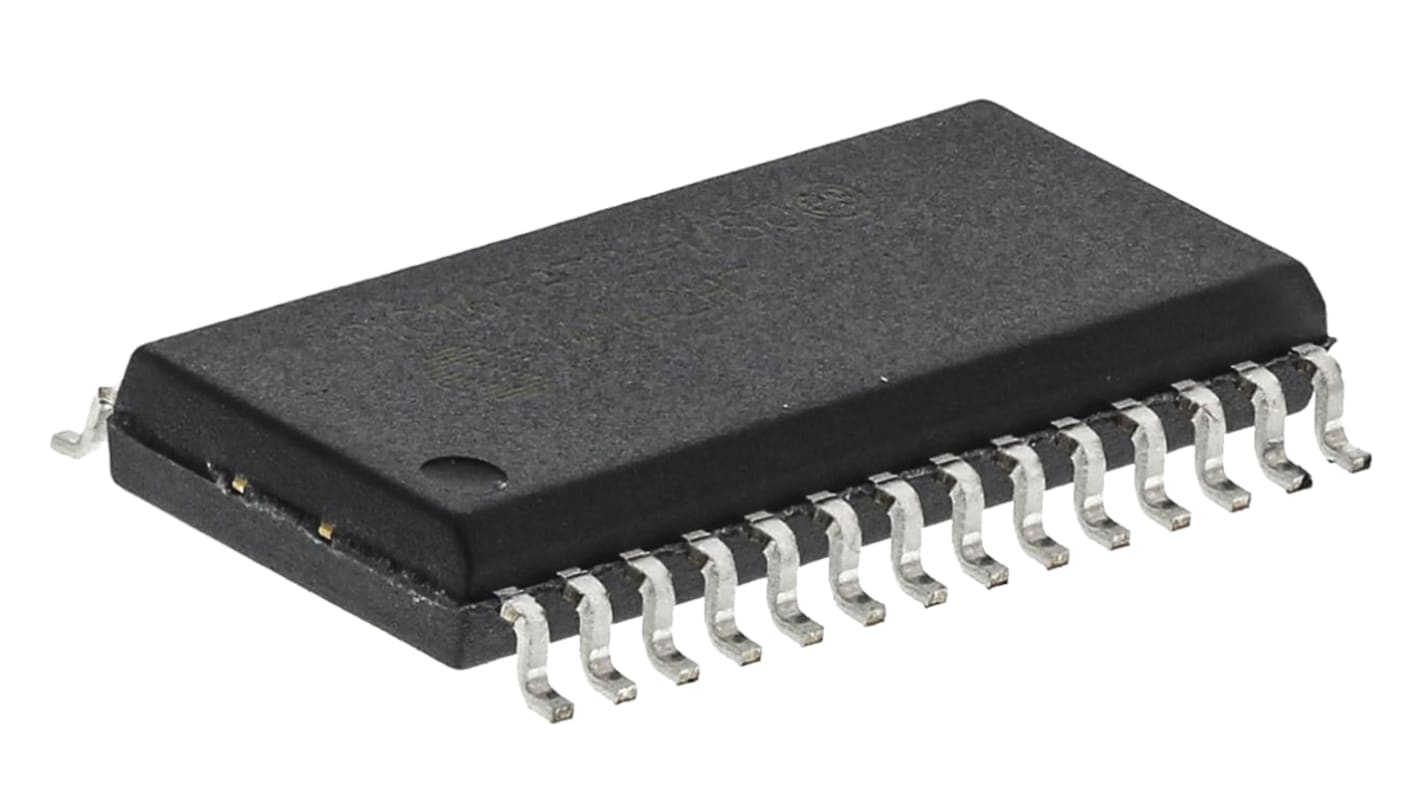

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 3.5kB, フラッシュ, 28-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本27個入り) 小計：*

￥15,950.007

(税抜)

￥17,545.005

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 108 は 2025年12月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
27 - 108￥590.741￥15,950
135 - 243￥584.852￥15,791
270 - 648￥578.963￥15,632
675 - 1323￥573.148￥15,475
1350 +￥567.481￥15,322

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
144-9139
メーカー型番:
PIC16F872-I/SO
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16F872

プロダクトタイプ

マイクロコントローラ

パッケージ型式

SOIC

取付タイプ

表面

ピン数

28

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

3.5kB

最大クロック周波数

20MHz

RAMサイズ

128bit

最大電源電圧

5.5V

動作温度 Min

-40°C

プログラムI/Os数

22

最大許容損失Pd

1W

動作温度 Max

85°C

長さ

18.08mm

高さ

2.39mm

幅

7.59 mm

規格 / 承認

RoHS

最小電源電圧

2V

インストラクションセットアーキテクチャ

RISC

自動車規格

なし

ADC数

5 x 10 Bit

プログラムメモリタイプ

フラッシュ

タイマー数

3

PIC16F872 8ビットマイクロコントローラ


Microchip製マイクロコントローラのPIC16F製品は、省スペース14ピンデバイスから多機能な64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込む8ビットMCUです。 ベースライン、ミッドレンジ又は拡張ミッドレンジアーキテクチャを備えたデバイスには、さまざまな周辺機器の組み合わせが用意されています。これによって各設計者の用途に対し、柔軟性と選択肢を提供します。

PIC16F872ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の命令を備えたMicrochipのミッドレンジコアをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、3.5 KBのプログラムメモリ、128バイトのRAM、及び64バイトのEEPROMを搭載しています。

マイクロコントローラの機能


CPU速度: 最大20 MHz

35の命令

8レベルハードウェアスタック

I/Oピン x 22

パワーオンリセット(POR)

ブラウンアウトリセット(BOR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ウォッチドッグタイマ(WDT)

In-Circuitシリアルプログラミング(ICSP)

In-Circuitデバッグ(ICD)

周辺機器


5チャンネル10ビットA/Dコンバータ(ADC)

キャプチャ / コンペア / PWM (CCP)モジュール

2個の8ビットタイマ

1個の16ビットタイマ

SPI及びI2Cを備えた同期シリアルポート(SSP)
