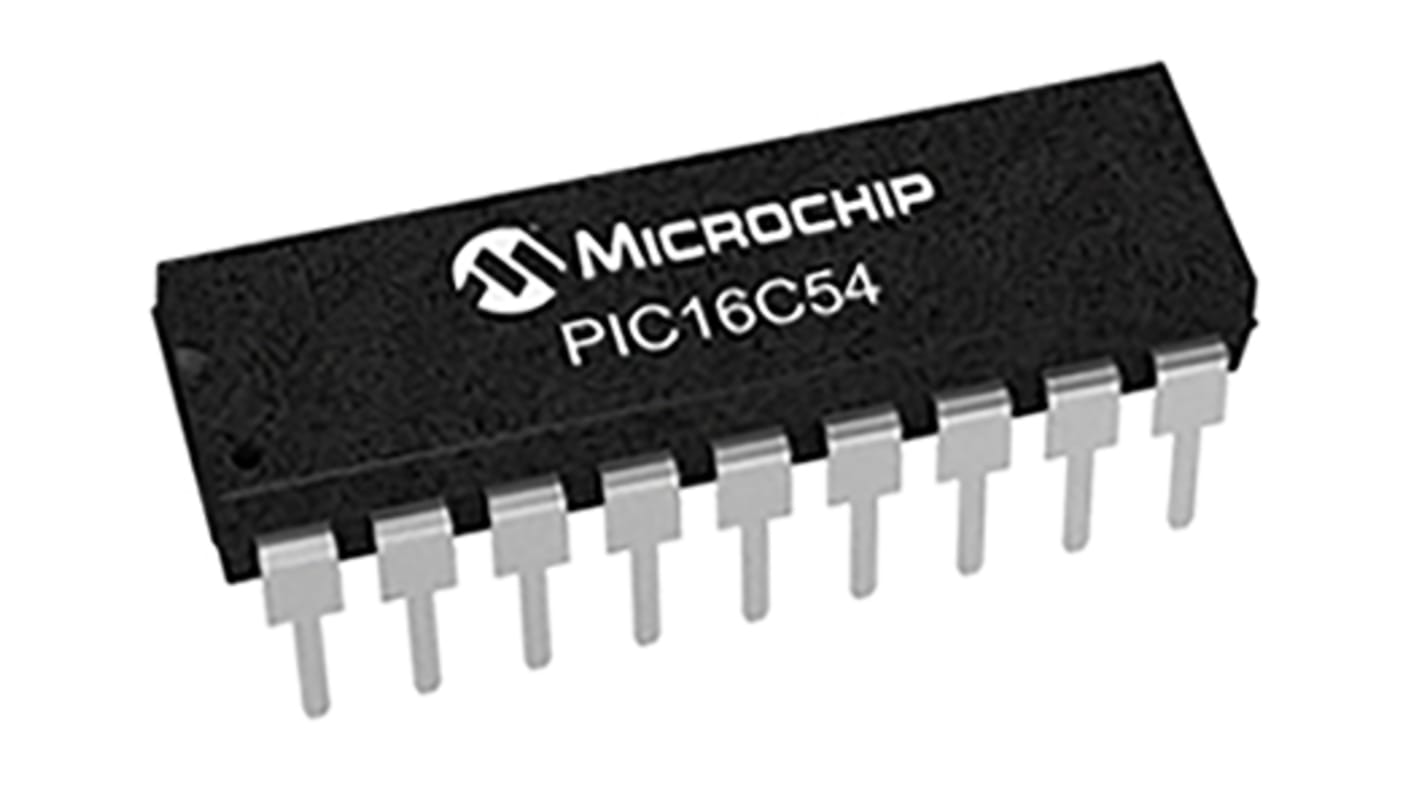

Microchip マイコン, PIC, 40MHz, 750 B, OTP, 18-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
取扱終了
RS品番:
145-9105
メーカー型番:
PIC16C54-XT/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16C

パッケージタイプ

PDIP

実装タイプ

スルーホール

ピン数

18

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

750 B

最大周波数

40MHz

RAMサイズ

25 B

USBチャンネル

0

PWMユニット数

0

SPIチャンネル数

0

CANチャンネル数

0

UARTチャンネル数

0

USARTチャネルの数

0

I2Cチャンネル数

0

標準動作供給電圧

2.5 → 6.3 V

インストラクションセットアーキテクチャ

RISC

動作温度 Min

0 °C

LINチャネルの数

0

高さ

3.68mm

幅

6.6mm

寸法

22.99 x 6.6 x 3.68mm

PWM

0

PCIチャンネル数

0

イーサネットチャンネル数

0

動作温度 Max

+70 °C

ADCユニット数

0

長さ

22.99mm

ADC数

0

最大イーサネットチャンネル数

0

プログラムメモリタイプ

OTP

PIC16C5x 8ビットマイクロコントローラ


Microchip製マイクロコントローラのPIC16C製品は、省スペースの14ピンデバイスから多機能の64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込んだ8ビットCMOS MCUです。 現在は、フラッシュベースの製品に取って代わられていますが、これらのデバイスはレガシー設計ではまだ人気があります。 新しいアプリケーションには、PIC16F製品をお勧めします。

PIC16C5xファミリのマイクロコントローラは、2レベルのハードウェアスタックと33個の12ビット命令を備えたMicrochipのベースラインアーキテクチャをベースにしています。 これらのMCUは、最高10 MIPSの性能を有し、最大3 KBのプログラムメモリと最大73バイトRAMのデータメモリを搭載しています。 内蔵発振器の精度は±1 %です。

特長


33の命令
2レベルハードウェアスタック
I/Oピン x 12 – PIC16C55/C55A/C57/C57C/CR57Cを除くすべてのモデル
I/Oピン x 20 – PIC16C55/C55A/C57/C57C/CR57C
8ビットタイマ x 1
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
デバイスリセットタイマ(DRT)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
