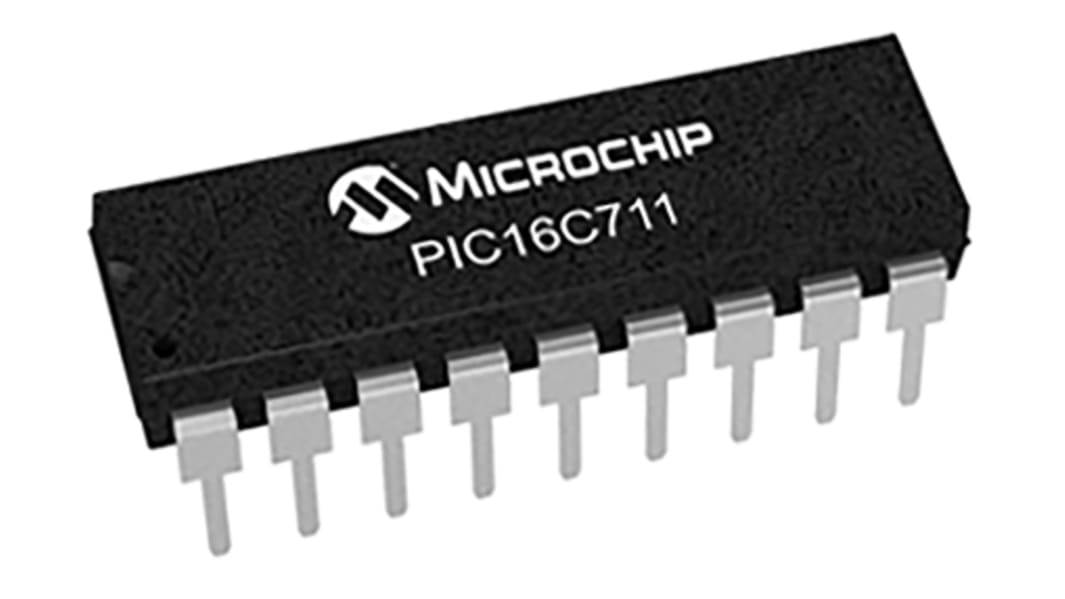

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 1.75kB, OTP, 18-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋2個入り) 小計：*

￥1,236.00

(税抜)

￥1,359.60

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年2月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
2 - 4￥618.00￥1,236
6 - 10￥611.50￥1,223
12 - 14￥605.50￥1,211
16 - 18￥599.00￥1,198
20 +￥594.00￥1,188

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
893-8082
メーカー型番:
PIC16C711-04I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC16C71X

プロダクトタイプ

マイクロコントローラ

パッケージ型式

PDIP 　

取付タイプ

スルーホール

ピン数

18

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

SPI

プログラムメモリサイズ

1.75kB

最大クロック周波数

20MHz

RAMサイズ

68bit

最大電源電圧

5.5V

アナログコンパレータ

2

最大許容損失Pd

1W

プログラムI/Os数

22

動作温度 Min

-40°C

動作温度 Max

85°C

規格 / 承認

No

長さ

23.5mm

幅

7.11 mm

高さ

3.81mm

最小電源電圧

2V

インストラクションセットアーキテクチャ

RISC

タイマー数

1

プログラムメモリタイプ

OTP

ADC数

4 x 8 Bit

自動車規格

ISO 9001

PIC16C71/710/711/715 8ビットマイクロコントローラ


Microchip製マイクロコントローラのPIC16C製品は、省スペースの14ピンデバイスから多機能の64ピンデバイスまで、MicrochipのPIC®アーキテクチャをさまざまなピン及びパッケージオプションに組み込んだ8ビットCMOS MCUです。 現在は、フラッシュベースの製品に取って代わられていますが、これらのデバイスはレガシー設計ではまだ人気があります。 新しいアプリケーションには、PIC16F製品をお勧めします。

PIC16C71/710/711/715ファミリのマイクロコントローラは、8レベルのハードウェアスタックと35個の14ビット命令を備えたMicrochipのミッドレンジアーキテクチャをベースにしています。 これらのMCUは、最高5 MIPSの性能を有し、最大3.5 KBのプログラムメモリと最大128バイトRAMのデータメモリを搭載しています。 RC発振器が内蔵されています。

特長


35の命令

8レベルハードウェアスタック

RC発振器

I/Oピン x 13

8ビットタイマ x 1

4チャンネル8ビットA/Dコンバータ

ウォッチドッグタイマ(WDT)

パワーオンリセット(POR)

パワーアップタイマ(PWRT)

オシレータスタートアップタイマ(OST)

ブラウンアウトリセット(BOR) – PIC16C71モデルを除く

In-Circuitシリアルプログラミング(ICSP)
