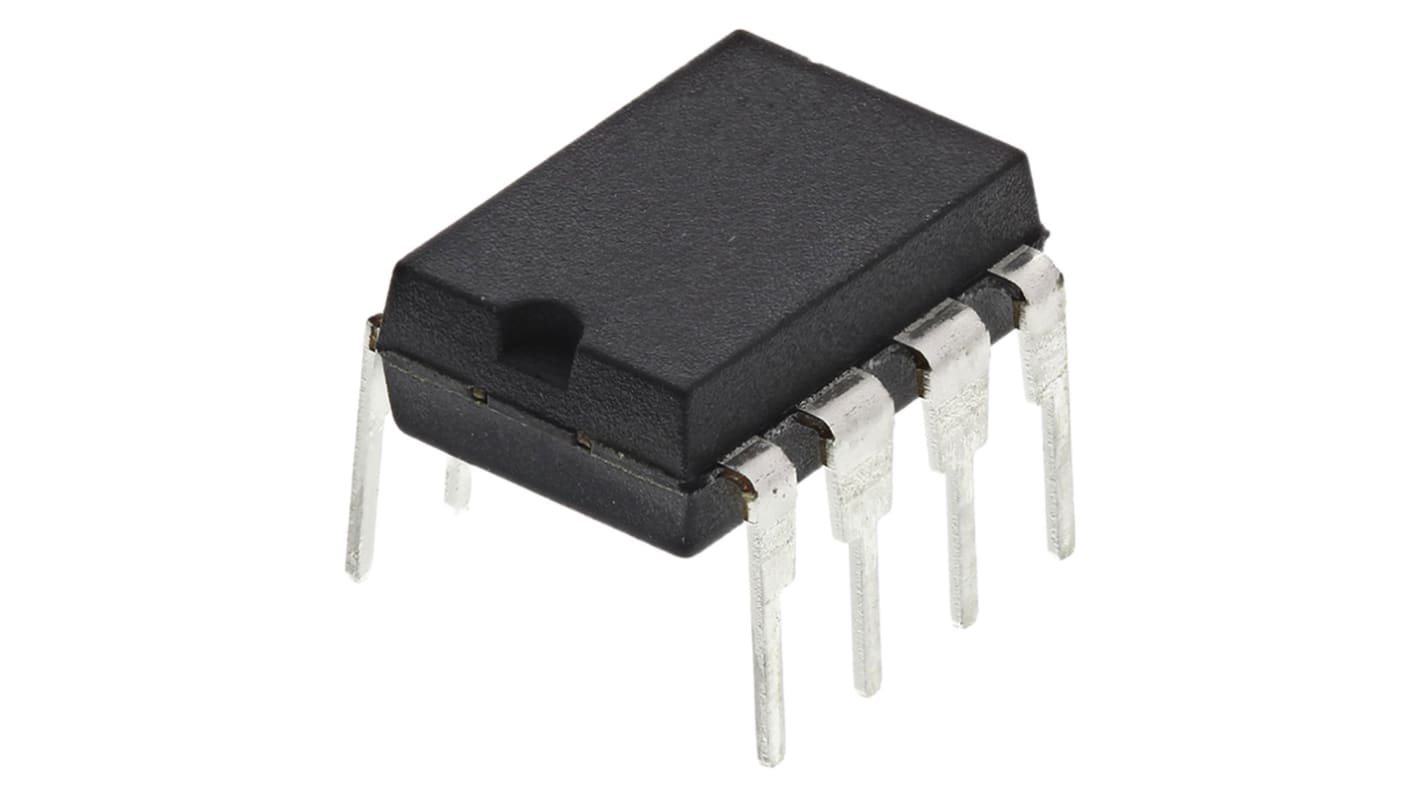

Microchip マイコン, PIC, 32MHz, 7 KB, フラッシュ, 8-Pin PDIP
- RS品番:
- 146-0179
- メーカー型番:
- PIC12F1840-E/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 本(1本60個入り) 小計：*
￥12,352.98
(税抜)
￥13,588.26
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 60 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 60 - 240 | ￥205.883 | ￥12,353 |
| 300 - 540 | ￥204.167 | ￥12,250 |
| 600 - 1440 | ￥201.55 | ￥12,093 |
| 1500 - 2940 | ￥198.967 | ￥11,938 |
| 3000 + | ￥197.25 | ￥11,835 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 146-0179
- メーカー型番:
- PIC12F1840-E/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC12F | |
| パッケージタイプ | PDIP | |
| 実装タイプ | スルーホール | |
| ピン数 | 8 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 7 KB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 256 B | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| UARTチャンネル数 | 0 | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 標準動作供給電圧 | 2.3 → 5.5 V | |
| I2Cチャンネル数 | 1 | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40 °C | |
| インストラクションセットアーキテクチャ | RISC | |
| ADC数 | 4 x 10ビット | |
| 長さ | 10.16mm | |
| 自動車規格 | AEC-Q100 | |
| 幅 | 0.28インチ | |
| 寸法 | 0.4 x 0.28 x 0.2インチ | |
| PWM | 1 (1チャンネル) | |
| 動作温度 Max | +125 °C | |
| ADCユニット数 | 1 | |
| 最大イーサネットチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 5.08mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC12F | ||
パッケージタイプ PDIP | ||
実装タイプ スルーホール | ||
ピン数 8 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 7 KB | ||
最大周波数 32MHz | ||
RAMサイズ 256 B | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
UARTチャンネル数 0 | ||
CANチャンネル数 0 | ||
USARTチャネルの数 1 | ||
標準動作供給電圧 2.3 → 5.5 V | ||
I2Cチャンネル数 1 | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40 °C | ||
インストラクションセットアーキテクチャ RISC | ||
ADC数 4 x 10ビット | ||
長さ 10.16mm | ||
自動車規格 AEC-Q100 | ||
幅 0.28インチ | ||
寸法 0.4 x 0.28 x 0.2インチ | ||
PWM 1 (1チャンネル) | ||
動作温度 Max +125 °C | ||
ADCユニット数 1 | ||
最大イーサネットチャンネル数 0 | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 5.08mm | ||
- COO（原産国）:
- TH
PIC12F1822/1840 8ビットフラッシュマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。元々はワンタイムプログラマブル（OTP）パーツとして発売されたこのデバイスのラインナップは、追加の機能やさらなる改良が加えられるにつれて拡大し続けています。
PIC12F1822/1840マイクロコントローラは、 ハードウェアスタックと49 の命令を備えた Microchip のミッドレンジコアをベースにしています。このMCUは、最大8MIPS、3.5Kバイトのプログラムメモリ、128バイトのデータメモリを搭載しています。±1％の精度で設定可能なRCオシレータをボードに搭載しています。
PIC12F1822/1840マイクロコントローラは、 ハードウェアスタックと49 の命令を備えた Microchip のミッドレンジコアをベースにしています。このMCUは、最大8MIPS、3.5Kバイトのプログラムメモリ、128バイトのデータメモリを搭載しています。±1％の精度で設定可能なRCオシレータをボードに搭載しています。
特長
命令数: 49
16 レベルハードウェアスタック
16 MHz 内部発振器 - 16 MHz から 31 kHz まで選択可能な出力範囲
6 I/O ピン
1 コンパレータ
4 チャンネル 10 ビットアナログデジタルコンバータ（ADC）
4 チャンネル静電容量式センシング（mTouch™）モジュール
2 つの 8 ビットタイマ
1 つの 16 ビットタイマ
1 つの拡張キャプチャ、コンペアPWM（ECCP）モジュール
SPI/I2C付きマスター同期シリアルポート（MSSP）
EUSART
インサーキットシリアルプログラミング（ICSP）
XLPテクノロジー
16 レベルハードウェアスタック
16 MHz 内部発振器 - 16 MHz から 31 kHz まで選択可能な出力範囲
6 I/O ピン
1 コンパレータ
4 チャンネル 10 ビットアナログデジタルコンバータ（ADC）
4 チャンネル静電容量式センシング（mTouch™）モジュール
2 つの 8 ビットタイマ
1 つの 16 ビットタイマ
1 つの拡張キャプチャ、コンペアPWM（ECCP）モジュール
SPI/I2C付きマスター同期シリアルポート（MSSP）
EUSART
インサーキットシリアルプログラミング（ICSP）
XLPテクノロジー
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
