- RS品番:
- 146-0244
- メーカー型番:
- PIC12F683-E/P
- メーカー/ブランド名:
- Microchip
300 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は60個
¥389.133
(税抜)
¥428.046
(税込)
個 | 単価 | 1チューブあたりの価格* |
60 - 240 | ¥389.133 | ¥23,347.98 |
300 - 540 | ¥381.35 | ¥22,881.00 |
600 - 1440 | ¥373.733 | ¥22,423.98 |
1500 - 2940 | ¥366.25 | ¥21,975.00 |
3000 + | ¥358.917 | ¥21,535.02 |
* 購入単位ごとの価格 |
- RS品番:
- 146-0244
- メーカー型番:
- PIC12F683-E/P
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報

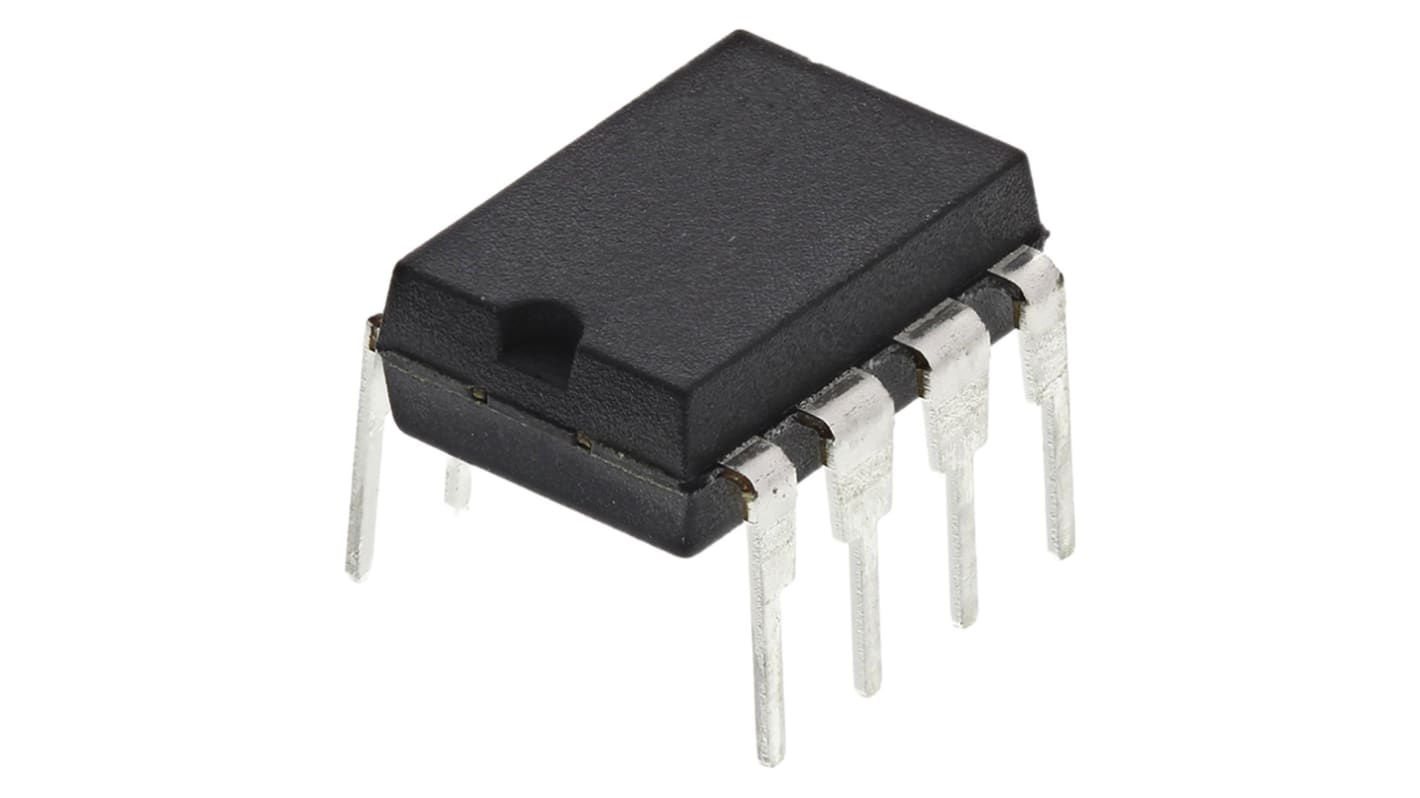

PIC12F683 8 ビットマイクロコントローラ
MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。当初ワンタイムプログラマブル( OTP )の部品として発売されたこのデバイスシリーズは、追加機能として拡大し続けて、さらなる強化を加えています。
PIC12F683 ファミリのマイクロコントローラは、 8 レベルのハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最高 5 MIPS の性能と、 3.5 KB のプログラムメモリ、 128 バイト RAM と 256 バイト EEPROM から成るデータメモリを備えています。設定可能な精度±1 %のRCオシレータをボードに搭載しています。
PIC12F683 ファミリのマイクロコントローラは、 8 レベルのハードウェアスタックと 35 個の命令を備えた Microchip のミッドレンジコアをベースにしています。これらの MCU は、最高 5 MIPS の性能と、 3.5 KB のプログラムメモリ、 128 バイト RAM と 256 バイト EEPROM から成るデータメモリを備えています。設定可能な精度±1 %のRCオシレータをボードに搭載しています。
特長
35個の命令
8 レベルのハードウェアスタック
8 MHz 内蔵発振器 – 8 MHz → 125 kHzの範囲内で選択可能
I/O ピン x 6
コンパレータ x 1
4 チャンネル 10 ビット A/D コンバータ( ADC )
CCP モジュール(キャプチャー/コンペ/パルス幅変調)
8 ビットタイマ x 2
16 ビットタイマ x 1
インサーキットシリアルプログラミング( ICSP )
8 レベルのハードウェアスタック
8 MHz 内蔵発振器 – 8 MHz → 125 kHzの範囲内で選択可能
I/O ピン x 6
コンパレータ x 1
4 チャンネル 10 ビット A/D コンバータ( ADC )
CCP モジュール(キャプチャー/コンペ/パルス幅変調)
8 ビットタイマ x 2
16 ビットタイマ x 1
インサーキットシリアルプログラミング( ICSP )
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Microchip PIC12F、8ビットPIC®マイクロコントローラ
MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ~ 32 MHzの間で構成できます。
仕様
特性 | |
---|---|
ファミリー名 | PIC12F |
パッケージタイプ | PDIP |
実装タイプ | スルーホール |
ピン数 | 8 |
デバイスコア | PIC |
データバス幅 | 8bit |
プログラムメモリサイズ | 2.048 kB |
最大周波数 | 32MHz |
RAMサイズ | 128 B |
USBチャンネル | 0 |
PWMユニット数 | 1 |
SPIチャンネル数 | 0 |
CANチャンネル数 | 0 |
USARTチャネルの数 | 0 |
標準動作供給電圧 | 2 → 5.5 V |
UARTチャンネル数 | 0 |
I2Cチャンネル数 | 0 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
プログラムメモリタイプ | フラッシュ |
PWM | 1 (CCP) |
寸法 | 0.4 x 0.28 x 0.195インチ |
幅 | 0.28インチ |
LINチャネルの数 | 0 |
高さ | 4.95mm |
ADC数 | 4 x 10ビット |
長さ | 10.16mm |
動作温度 Max | +125 °C |
ADCユニット数 | 1 |
最大イーサネットチャンネル数 | 0 |
インストラクションセットアーキテクチャ | RISC |
動作温度 Min | -40 °C |
