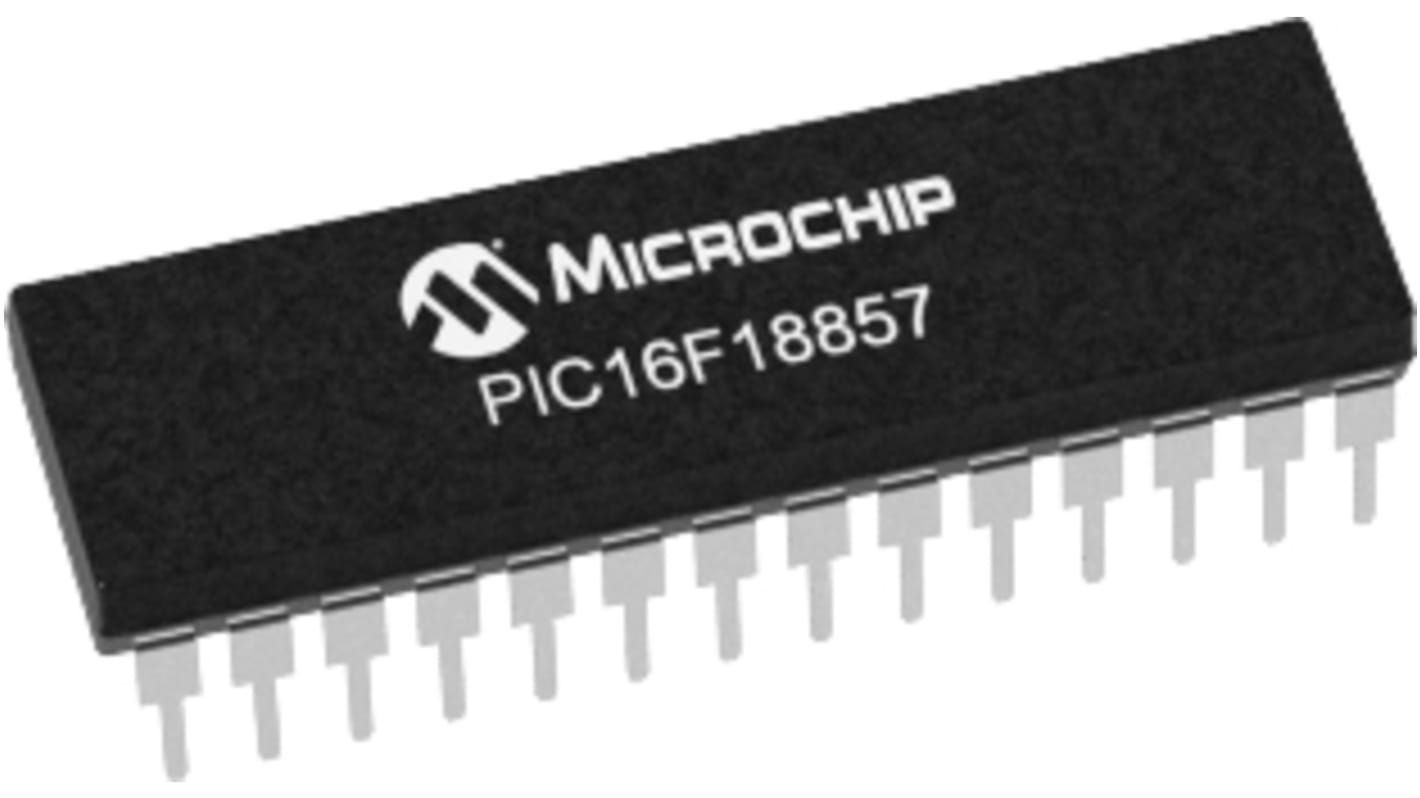

Microchip マイコン, 28-Pin SPDIP PIC16F18857-I/SP

MicrochipのPIC16Fシリーズのマイクロコントローラは、MicrochipのPIC®アーキテクチャをさまざまなピン / パッケージオプションに組み込んだ8ビットMCUです。

PIC16F1885x/1887xxマイクロコントローラはMicrochipの改良型ミッドレンジコアをベースとしています。複数の新しい低電力機能を搭載した初めてのマイクロコントローラです。 ペリフェラルモジュールディスエーブルと共にアイドル及びドーズモードが追加されました。このため、電力が漏洩することなく、ペリフェラルを電力レール及びクロックツリーから取り外しできます。

さらにこのデバイスは、演算機能付きA/Dコンバータ(ADC2)を内蔵したMicrochip初めてのPIC MCUです。 集積、平均化、ローパスフィルタ計算のような機能が、MCUソフトウェアではなく、ADCハードウェアで実行できます。このため、CPUを解放してスリープ状態にしたり、その他のタスクを実行したりすることができます。

CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
内部発振器
25又は36 I/Oピン
パワーオンリセット(POR)
構成可能パワーアップタイマ(PWRTE)
ブラウンアウトリセット(BOR)及び低消費電力ブランアウトリセット(LPBOR)
ウィンドウ型ウォッチドッグタイマ(WWDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
低電圧プログラミング(LVP)
ペリフェラルピン選択(PPS)

ペリフェラルモジュールディスエーブル(PMD) – 消費電力を最低限に抑えるために、使用されていないペリフェラルを無効にする機能
スリープ、アイドル、ドーズ低電力モード
スリープモード: 50 nA @ 1.8 V (標準)
ウォッチドッグタイマ: 500 nA @ 1.8 V (標準)
二次発振器: 500 nA @ 32 kHz
動作電流: 8 μA @ 32 kHz 1.8 V (標準)

演算機能付き10ビットA/Dコンバータ(ADC2) - PIC16F18855 25チャンネル、PIC16F18875 36チャンネル
5ビットD/Aコンバータ(DAC)
コンパレータ(COMP) x 2
電圧基準
設定可能なロジックセル(CLC) x 4
コンプリメンタリ波形発生器(CWG):
キャプチャ / 比較 / PWM (CCP)モジュール x 5
10ビットPWM x 2
数値制御発振器(NCO)
信号測定タイマ(SMT) x 2
巡回冗長検査(CRC/SCAN)
EUSART / RS-232 / RS-485 / LIN互換インターフェイス
SPIインターフェイス x 2
I2C / SMBus / PMBus™互換インターフェイス x 2
データ信号変調器(DSM)
ハードウェア制限タイマ(HLT)付き8ビットタイマ x 3
16ビットタイマ x 4

PIC16(L)F1885X / 7Xマイクロコントローラは、アナログペリフェラル、コア独立ペリフェラル、通信ペリフェラルと、さまざまな汎用用途や低消費電力用途向けのeXtreme Low Power (XLP)技術が一体化した製品です。このファミリは、用途の安全性を高めたいお客様をサポートするためにCRC/SCAN、HLT、ウィンドウ型WDTを備えています。

49個の命令に対応する、16スタックレベルの拡張ミッドレンジコア
調整可能な発振器(1-32 MHz)を内蔵
10ビットPWM x 2
キャプチャ / コンペア / PWM (CCP) x 5
コンプリメンタリ波形発生器(CWG)
数値制御発振器(NCO)
設定可能ロジックコントローラ(CLC) x 4
演算機能付き10ビットADC (ADC2)
5ビットD/Aコンバータ(DAC)
データ信号変調器(DSM)
ゼロクロス検出(ZCD)
巡回冗長検査(CRC/SCAN)
ウィンドウ型ウォッチドッグタイマ(WWDT)
ペリフェラルピン選択(PPS)
