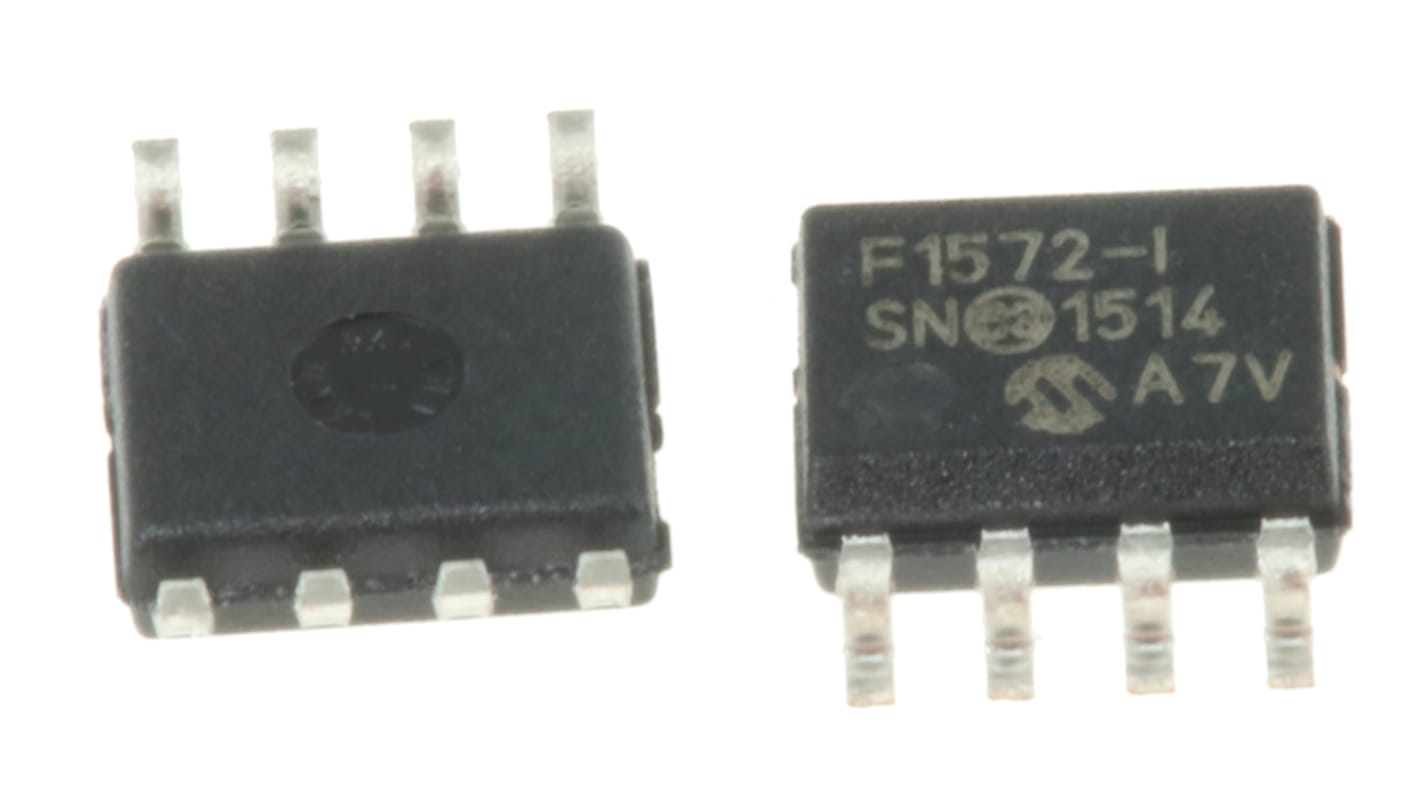

Microchip マイコン, PIC, 16MHz, 3.5 kB, フラッシュ, 8-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本100個入り) 小計：*

￥10,382.00

(税抜)

￥11,420.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 200 は海外在庫あり
  • 800 は 2025年11月21日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1チューブあたりの価格*
100 - 400￥103.82￥10,382
500 - 900￥103.25￥10,325
1000 - 2400￥102.66￥10,266
2500 - 4900￥102.09￥10,209
5000 +￥101.51￥10,151

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
165-2001
メーカー型番:
PIC12F1572-I/SN
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC12F

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

8

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

3.5 kB

最大周波数

16MHz

RAMサイズ

256 B

USBチャンネル

1

PWMユニット数

1 x 16 bit

SPIチャンネル数

0

CANチャンネル数

0

UARTチャンネル数

0

I2Cチャンネル数

0

標準動作供給電圧

2.3 → 5.5 V

USARTチャネルの数

1

LINチャネルの数

0

高さ

1.5mm

幅

3.9mm

寸法

4.9 x 3.9 x 1.5mm

PWM

1 (3 x 16ビット)

イーサネットチャンネル数

0

ADCユニット数

1

ADC数

4 x 10ビット

長さ

4.9mm

インストラクションセットアーキテクチャ

RISC

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

最大イーサネットチャンネル数

0

動作温度 Max

+85 °C

PCIチャンネル数

0

COO（原産国）:
TH

PIC12F1571 / 1572 8ビットフラッシュマイクロコントローラ


MicrochipのPIC12マイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 当初はワンタイムプログラマブル(OTP)部品として発売されたこのデバイスシリーズは、継続的な拡張により、特別な機能やさらなる改善が加えられています。

PIC12F1571 / 1572ファミリのマイクロコントローラは、深いハードウェアスタックと49個の命令を備えた、Microchipの拡張ミッドレンジコアをベースにしています。 これらのMCUは、最高8 MIPSで動作し、最高3.5 KBのプログラムメモリと最高256バイトのデータメモリを備えています。 精度±1 %の構成可能なRC発振器をオンボードに搭載しています。

特長


49の命令
16レベルハードウェアスタック
16 MHz内蔵発振器 – 選択可能な出力範囲: 16 MHz → 31 kHz
I/Oピン x 6
スタンドアロンPWMモジュール x 3
4チャンネル10ビットA/Dコンバータ(ADC)
5ビットD/Aコンバータ(DAC)
8ビットタイマ x 2 (TMR0 / TMR2)
16ビットタイマ x 1 (TMR1)
設定可能なロジックセル(CLC)
数値制御発振器(NCO)
コンプリメンタリ波形発生器(CWG)
インサーキットシリアルプログラミング(ICSP)


Microchip PIC12F、8ビットPIC®マイクロコントローラ


MicrochipのPIC12Fマイクロコントローラ(MCU)は、世界初の8ピンマイクロコントローラでした。 このデバイスシリーズは当初OTP (One Time Programmable)部品として発売され、その後Microchipがさらに機能を追加して仕様を改善し、より優れた機能の製品を提供し続けています。 PIC12Fが成功した要因は、8ピンパッケージ内で6つのI/Oを実現した内部RC発振器にありました。 このRC発振器の後続バージョンは、31 KHz ～ 32 MHzの間で構成できます。
