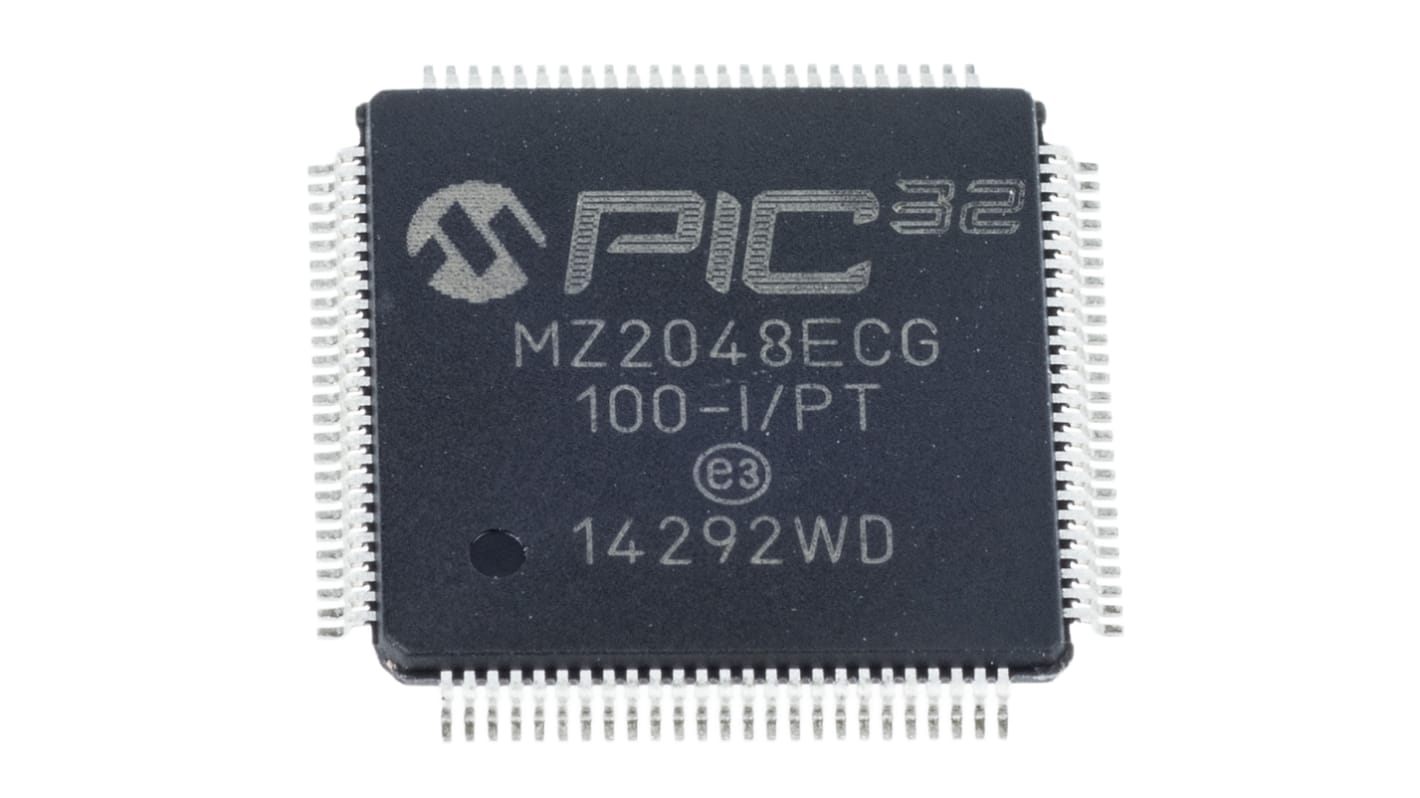

Microchip マイコン, PIC, 200MHz, 2.048 MB, フラッシュ, 100-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ119個入り) 小計：*

￥231,085.029

(税抜)

￥254,193.52

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年1月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
119 - 119￥1,941.891￥231,085
238 - 1071￥1,903.05￥226,463
1190 - 1666￥1,865.00￥221,935
1785 - 2261￥1,827.723￥217,499
2380 +￥1,791.151￥213,147

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
165-2224
メーカー型番:
PIC32MZ2048ECG100-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC32MZ

パッケージタイプ

TQFP

実装タイプ

表面実装

ピン数

100

デバイスコア

PIC

データバス幅

32bit

プログラムメモリサイズ

2.048 MB

最大周波数

200MHz

RAMサイズ

512 kB

USBチャンネル

1

PWMユニット数

1

SPIチャンネル数

6

UARTチャンネル数

6

I2Cチャンネル数

5

標準動作供給電圧

2.2 → 3.6 V

USARTチャネルの数

0

CANチャンネル数

0

LINチャネルの数

1

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

ADC数

40 x 12ビット

長さ

12mm

PCIチャンネル数

0

ADCユニット数

1

イーサネットチャンネル数

1

動作温度 Max

+85 °C

最大イーサネットチャンネル数

1

インストラクションセットアーキテクチャ

MIPS32

高さ

1.05mm

幅

12mm

寸法

12 x 12 x 1.05mm

PWM

1 (9チャンネル)

COO（原産国）:
TH

PIC32MZxxxEC Embedded Connectivity 32ビットマイクロコントローラ


Microchip PIC32MZxxxECファミリの組み込み接続マイクロコントローラは、強力なMIPS32 microAptiv™コアを搭載した高性能32ビットデバイスです。 豊富なオンボード周辺装置には、オーディオ / グラフィックスインターフェイス、高速通信に対応したHi-Speed USB及び10 / 100イーサネットのインターフェイスが含まれています。

MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、完成品を迅速に市場に投入できるようになります。 詳細については、microchip.com/harmonyにアクセスしてください。

MIPS32 microAptiv™コアの特長


最大200 MHz (最大330 DMIPS)
16 KB Iキャッシュ、4 KB Dキャッシュ
組み込みOSの実行を最適化するMMU
コードのサイズを最大で35 %縮小するmicroMIPS®モード
DSP拡張コア(4つの64ビットアキュムレータ及びシングルサイクルMACを搭載)
コード効率の高いアーキテクチャ(C及びアセンブリ)

通信インターフェイス


USB 2.0準拠のHi-Speed On-The-Go (OTG)コントローラ(専用DMA付)
10 / 100 MbpsイーサネットMAC (MII / RMIIインターフェイス及び専用DMA付)
CAN 2.0Bモジュール x 2 – PIC32MZxxxxECHxxx及びPIC32MZxxxxECMxxxモデルのみ
UARTモジュール(25 Mbps) x 6 – LIN 1.2及びIrDA®プロトコルに対応
4線式SPIモジュール x 4又は6
SQIを追加SPIモジュール(50 MHz)として構成可能
I2Cモジュール(最大1 Mbaud) x 4又は5 – SMBusに対応
パラレルマスタポート(PMP)

オーディオ / グラフィックスインターフェイス


外部バスインターフェイス(EBI)経由のグラフィックスインターフェイス – PIC32MZxxxxECHxxx及びPIC32MZxxxxECMxxxモデルのみ
パラレルマスターポート経由のグラフィックスインターフェイス – 全モデル
I2S、LJ、及びRJ経由のオーディオデータ通信
SPI及びI2C経由のオーディオ制御インターフェイス
オーディオマスタクロック: USB同期による分数クロック周波数

その他のハイライト


暗号化エンジン - PIC32MZxxxxECMxxxモデルのみ
乱数ジェネレータ(RNG)
ダイレクトメモリアクセス(DMA)
50 MHzシリアルクワッドインターフェイスSQIメモリインターフェイス
50 MHz外部バスインターフェイス(EBI)メモリインターフェイス - PIC32MZxxxxECHxxx及びPIC32MZxxxxECMxxxモデルのみ
10ビットA/Dコンバータ(ADC) – 24、40、又は48チャンネル
コンパレータ(32のプログラマブル電圧リファレンス搭載) x 2
温度センサ(精度±2 ºC)
16ビットタイマ x 9 – 最大4つの32ビットタイマとして構成可能
出力比較(OC) / 入力比較(IC)モジュール x 9
リアルタイムクロック / カレンダー(RTCC)モジュール
内部発振器
プログラマブルPLL及び発振器クロックソース
フェールセーフクロックモニタ(FSCM)
独立ウォッチドッグタイマ(WDT)及びデッドマンタイマ(DMT)
高速ウェイクアップ / スタートアップ
低電力モード(スリープ及びアイドル)
パワーオンリセット(POR)及びブラウンアウトリセット(BOR)機能を内蔵
ペリフェラルピン選択(PPS)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。


高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
