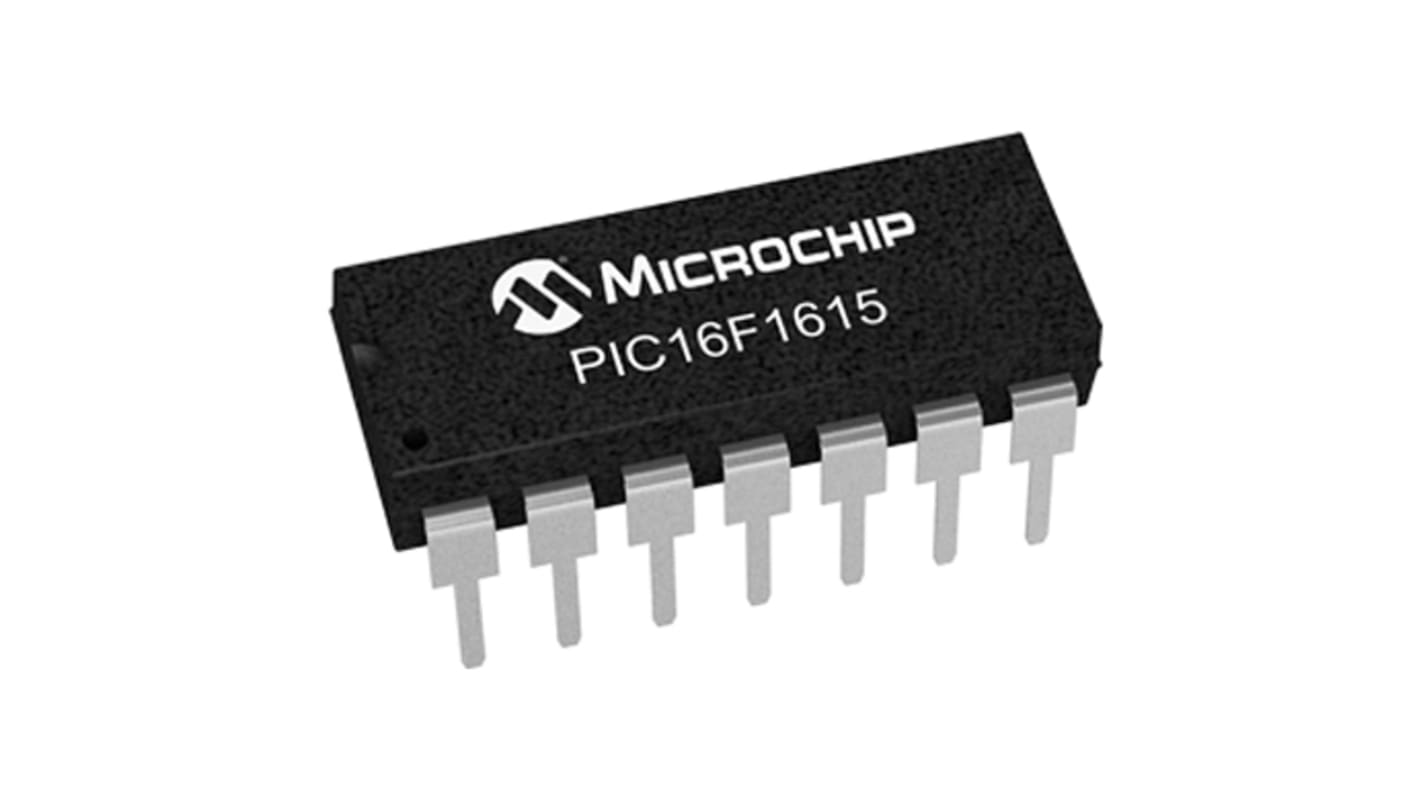

Microchip マイコン, PIC, 32MHz, 14 kB, フラッシュ, 14-Pin PDIP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 本(1本30個入り) 小計：*

￥5,985.00

(税抜)

￥6,583.50

(税込)

Add to Basket
数量を選択または入力
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
個
単価
1チューブあたりの価格*
30 - 120￥199.50￥5,985
150 - 270￥198.00￥5,940
300 - 720￥194.90￥5,847
750 - 1470￥191.867￥5,756
1500 +￥188.80￥5,664

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
165-4143
メーカー型番:
PIC16F1615-I/P
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

ファミリー名

PIC16F

パッケージタイプ

PDIP 　

実装タイプ

スルーホール

ピン数

14

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

14 kB

最大周波数

32MHz

RAMサイズ

1.024 kB

USBチャンネル

0

PWMユニット数

2

SPIチャンネル数

1

USARTチャネルの数

1

UARTチャンネル数

1

標準動作供給電圧

2.3 →5.5 V

CANチャンネル数

0

I2Cチャンネル数

1

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

高さ

5.33mm

PWM

2 x 10ビット

寸法

19.56 x 7.11 x 5.33mm

幅

7.11mm

LINチャネルの数

0

イーサネットチャンネル数

0

PCIチャンネル数

0

インストラクションセットアーキテクチャ

RISC

最大イーサネットチャンネル数

0

ADC数

8 x 10ビット

長さ

19.56mm

ADCユニット数

1

動作温度 Max

+85 °C

COO（原産国）:
TH

PIC16F1615 / 1619 8ビットフラッシュマイクロコントローラ


MicrochipのPIC16Fシリーズのマイクロコントローラは、MicrochipのPIC®アーキテクチャをさまざまなピン / パッケージオプションに組み込んだ8ビットMCUです。

PIC16F1615 / 1619マイクロコントローラはMicrochipの拡張ミッドレンジコアをベースに、様々なペリフェラルを統合しています。このため、これらのデバイスは、汎用用途や小規模なモータ制御用途に幅広く使用できます。

マイクロコントローラの機能


CPU速度: 最大32 MHz
49の命令
16レベルハードウェアスタック
内部発振器
12又は18 I/Oピン
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
ブラウンアウトリセット(BOR)
ウィンドウ型ウォッチドッグタイマ(WWDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
低電圧プログラミング(LVP)

周辺機能


10ビットA/Dコンバータ(ADC) - PIC16F1615 8チャンネル、PIC16F1619 12チャンネル
8ビットD/Aコンバータ(DAC)
電圧基準
ゼロクロス検出(ZCD)
キャプチャ / コンペア / PWM (CCP)モジュール x 2
2個のコンパレータ
24ビット信号測定タイマ(SMT) x 2
角度タイマ
メモリスキャン(CRC / SCAN)による巡回冗長検査
PID (Proportional-Integral-Derivative)機能付き数値演算アクセラレータ
ゼロクロス検出器
電圧リファレンスモジュール
ハードウェア制限タイマ(HLT)付き8ビットタイマ x 4
16ビットタイマ x 3
ペリフェラルピン選択(PPS)
コンプリメンタリ波形発生器(CWG)
設定可能なロジックセル(CLC) x 2
拡張USART (EUSART)
SPI / I2Cシリアル通信

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
