- RS品番:
- 165-4309
- メーカー型番:

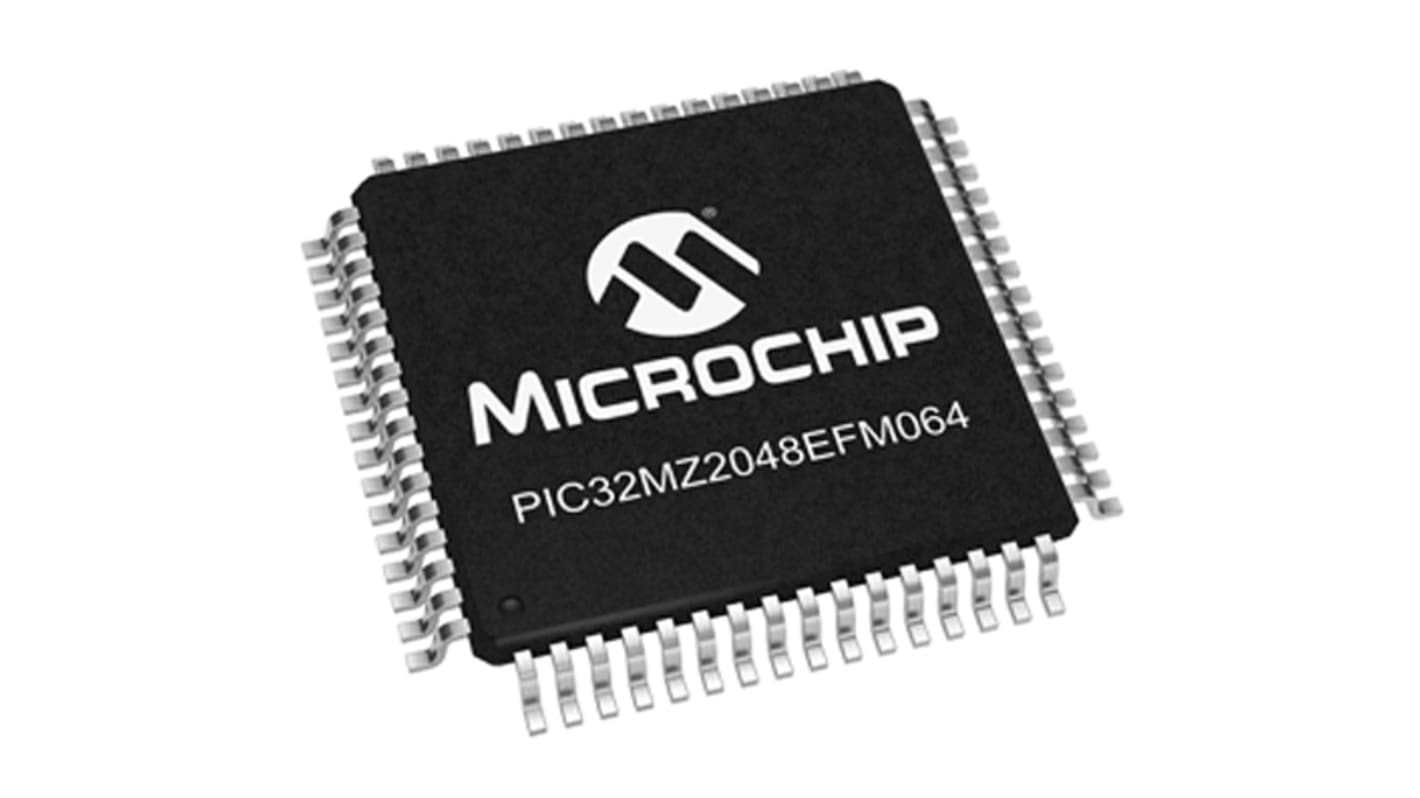

- PIC32MZ2048EFM064-I/PT
- メーカー/ブランド名:
- Microchip
一時的な在庫切れ - 2024/05/08に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は160 個
¥2,189.106
(税抜)
¥2,408.017
(税込)
個 | 単価 | 購入単位毎合計* |
160 - 160 | ¥2,189.106 | ¥350,256.96 |
320 - 1440 | ¥2,145.325 | ¥343,252.00 |
1600 - 2240 | ¥2,102.419 | ¥336,387.04 |
2400 - 3040 | ¥2,060.375 | ¥329,660.00 |
3200 + | ¥2,019.169 | ¥323,067.04 |
* 購入単位ごとの価格 |
- RS品番:
- 165-4309
- メーカー型番:
- PIC32MZ2048EFM064-I/PT
- メーカー/ブランド名:
- Microchip
その他
- COO(原産国):
- TH
詳細情報
PIC32MZxxxxEF Embedded Connectivity 32ビットマイクロコントローラ
Microchip PIC32MZxxxxEFのマイクロコントローラファミリは、強力なMIPS32® M-Classコアに基づく高性能32ビットデバイスです。 この第2世代のPIC32MZデバイスは、単精度 / 倍精度演算を必要とする用途向けに高性能と低遅延を実現するハードウェア浮動小数点ユニット(FPU)を内蔵しています。 FPUと広範なオンボード周辺装置が一体になっているこのMCUは、処理主体の高速用途に最適です。
MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、迅速に市場に投入できるようになります。 詳細については、www.microchip.com/harmonyを参照してください。
MPLAB® Harmony統合ソフトウェアフレームワークは、PIC32 MCUに対応した、Microchipの開発プラットフォームです。 このIDEは、さまざまなドライバとライブラリをまとめた、開発を簡素化する単一の統合プラットフォームです。このIDEにより、迅速に市場に投入できるようになります。 詳細については、www.microchip.com/harmonyを参照してください。
マイクロコントローラの機能
MIPS32® 32ビットM-Classコア
最大周波数200 MHz - 330 DMIPS
浮動小数点ユニット(FPU)で高速単精度 / 倍精度演算に対応
microMIPS™モードでコードサイズを最大35 %縮小
コード効率の高いアーキテクチャ(C及びアセンブリ)
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ
最大周波数200 MHz - 330 DMIPS
浮動小数点ユニット(FPU)で高速単精度 / 倍精度演算に対応
microMIPS™モードでコードサイズを最大35 %縮小
コード効率の高いアーキテクチャ(C及びアセンブリ)
低消費電力管理モード
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ
プログラマブルPLL及びクロックソース用の発振器
高速ウェイクアップ / スタートアップ
周辺機能
グラフィックスインターフェイス
オーディオインターフェイス - I2S / LJ / RJ経由の通信、SPI / I2C経由の制御
メモリインターフェイス
乱数ジェネレータ(RNG)を搭載した暗号化エンジンでデータ暗号化 / 復号化と認証(AES、3DES、SHA、MD5、HMAC)に対応 - 一部のモデルは非対応
USB 2.0準拠の高速On-The-Go (OTG)コントローラ
CANモジュール x 2 - 一部のモデルは非対応
UARTモジュール x 6
4線式SPIモジュール - 4又は6 (モデルによって異なる)
SQIモジュール
I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
10 / 100イーサネット(MII / RMII対応)
12ビット18 Msps ADCモジュール - 24、40、又は48チャンネル(モデルによって異なる)
2個のコンパレータ
温度センサ
16ビットタイマ x 9 - ペアリングによって最大4つの32ビットタイマを実現可能
出力比較(OC) / 入力比較(IC)モジュール x 9
ペリフェラルピン選択(PPS)
ダイレクトメモリアクセス(DMA) - 12、16、又は18チャンネル(モデルによって異なる)
オーディオインターフェイス - I2S / LJ / RJ経由の通信、SPI / I2C経由の制御
メモリインターフェイス
乱数ジェネレータ(RNG)を搭載した暗号化エンジンでデータ暗号化 / 復号化と認証(AES、3DES、SHA、MD5、HMAC)に対応 - 一部のモデルは非対応
USB 2.0準拠の高速On-The-Go (OTG)コントローラ
CANモジュール x 2 - 一部のモデルは非対応
UARTモジュール x 6
4線式SPIモジュール - 4又は6 (モデルによって異なる)
SQIモジュール
I2Cモジュール - 4又は5 (モデルによって異なる)
パラレルマスタポート(PMP)
10 / 100イーサネット(MII / RMII対応)
12ビット18 Msps ADCモジュール - 24、40、又は48チャンネル(モデルによって異なる)
2個のコンパレータ
温度センサ
16ビットタイマ x 9 - ペアリングによって最大4つの32ビットタイマを実現可能
出力比較(OC) / 入力比較(IC)モジュール x 9
ペリフェラルピン選択(PPS)
ダイレクトメモリアクセス(DMA) - 12、16、又は18チャンネル(モデルによって異なる)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
高性能32ビットマイクロコントローラ、用途: インパクトの強いグラフィックス / ユーザーインターフェイス、Ethernet / USB / CAN接続、マルチタスク組み込み制御、高性能オーディオ
仕様
特性 | |
---|---|
ファミリー名 | PIC32MZ |
パッケージタイプ | TQFP |
実装タイプ | 表面実装 |
ピン数 | 64 |
デバイスコア | MIPS® MicroAptiv™ |
データバス幅 | 32bit |
プログラムメモリサイズ | 160 kB (ブートフラッシュ), 2.048 MB (フラッシュ) |
最大周波数 | 200MHz |
RAMサイズ | 512 kB |
USBチャンネル | 3 |
PWMユニット数 | 1 x 16/32 bit |
SPIチャンネル数 | 4 |
UARTチャンネル数 | 6 |
I2Cチャンネル数 | 4 |
標準動作供給電圧 | 3.3 V |
CANチャンネル数 | 2 |
USARTチャネルの数 | 0 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 1 |
プログラムメモリタイプ | フラッシュ |
PWM | 1 ( 9 ) |
寸法 | 10 x 10 x 1.05mm |
幅 | 10mm |
LINチャネルの数 | 0 |
高さ | 1.05mm |
最大イーサネットチャンネル数 | 1 |
動作温度 Max | +85 °C |
ADCユニット数 | 1 |
ADC数 | 24 x 10ビット |
長さ | 10mm |
インストラクションセットアーキテクチャ | ハーバード |
動作温度 Min | -40 °C |
