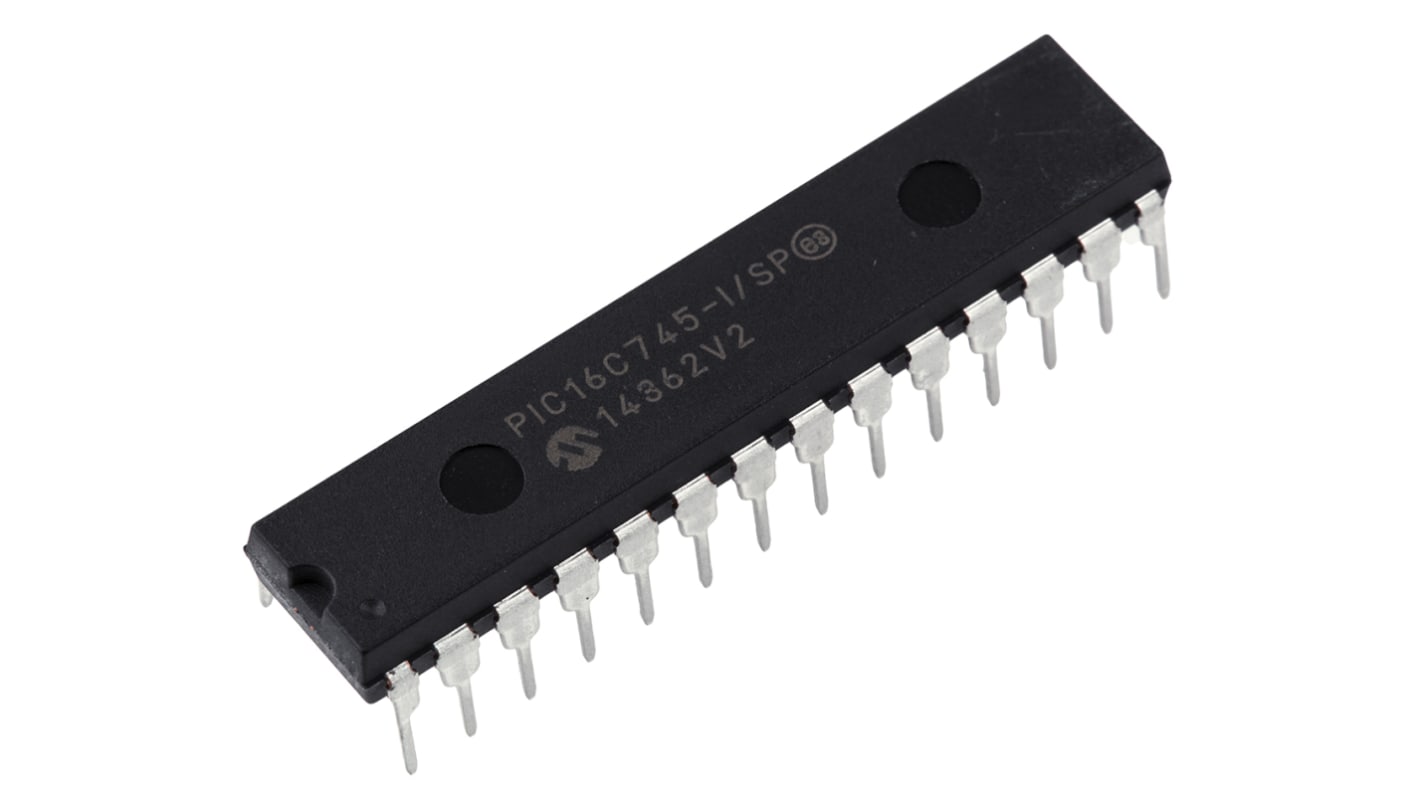

Microchip マイクロコントローラ, PIC, 24 MHz, 256 B RAM, EPROM, 28ピン, SPDIP
- RS品番:
- 165-4702
- メーカー型番:
- PIC16C745-I/SP
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 165-4702
- メーカー型番:
- PIC16C745-I/SP
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16C | |
| プロダクトタイプ | マイクロコントローラ | |
| デバイスコア | PIC | |
| 最大クロック周波数 | 24 MHz | |
| RAMサイズ | 256 B | |
| プログラムメモリタイプ | EPROM | |
| ピン数 | 28 | |
| パッケージ型式 | SPDIP | |
| ADC数 | 5 x 8 Bit | |
| データバス幅 | 8 bit | |
| 高さ | 3.43 mm | |
| インストラクションセットアーキテクチャ | RISC | |
| 長さ | 35.18 mm | |
| 動作温度 (Max) | 85 °C | |
| 動作温度 (Min) | -40 °C | |
| 取付タイプ | スルーホール | |
| タイマー数 | 3 | |
| 幅 | 7.49 mm | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16C | ||
プロダクトタイプ マイクロコントローラ | ||
デバイスコア PIC | ||
最大クロック周波数 24 MHz | ||
RAMサイズ 256 B | ||
プログラムメモリタイプ EPROM | ||
ピン数 28 | ||
パッケージ型式 SPDIP | ||
ADC数 5 x 8 Bit | ||
データバス幅 8 bit | ||
高さ 3.43 mm | ||
インストラクションセットアーキテクチャ RISC | ||
長さ 35.18 mm | ||
動作温度 (Max) 85 °C | ||
動作温度 (Min) -40 °C | ||
取付タイプ スルーホール | ||
タイマー数 3 | ||
幅 7.49 mm | ||
PIC16C745/765 8-Bit Microcontrollers
The PIC16C range of Microcontrollers from Microchip are 8-bit CMOS MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Now supplanted by Flash based variants these devices are still popular in legacy designs. For new applications PIC16F variants should be considered.
The PIC16C745/765 family of microcontrollers is based upon Microchip’s mid-range architecture with an 8 level hardware stack and 35 14-bit instructions. These MCUs provide up to 6 MIPS, 14 Kbytes program memory with data memory of 256 bytes RAM. On board is a RC oscillator with ±1% accuracy.
Features
35 Instructions
8 Level Hardware Stack
6 MHz RC Oscillator
22 I/O Pins – PIC16C745
33 I/O Pins – PIC16C765
2 Capture, Compare, PWM (CCP) Modules
5 Channel 8-bit Analogue-to-Digital Converter (ADC) – PIC16C745
8 Channel 8-bit Analogue-to-Digital Converter (ADC) – PIC16C765
Two 8-bit Timers
One 16-bit Timer
Universal Synchronous Asynchronous Receiver Transmitter (USART/SCI)
Parallel Slave Port –PIC16C765 only
Watchdog Timer (WDT)
Power-on Reset (POR)
Power-up Timer (PWRT)
Oscillator Start-up Timer (OST)
Brown-out Reset (BOR)
In-Circuit Serial Programming (ICSP)
