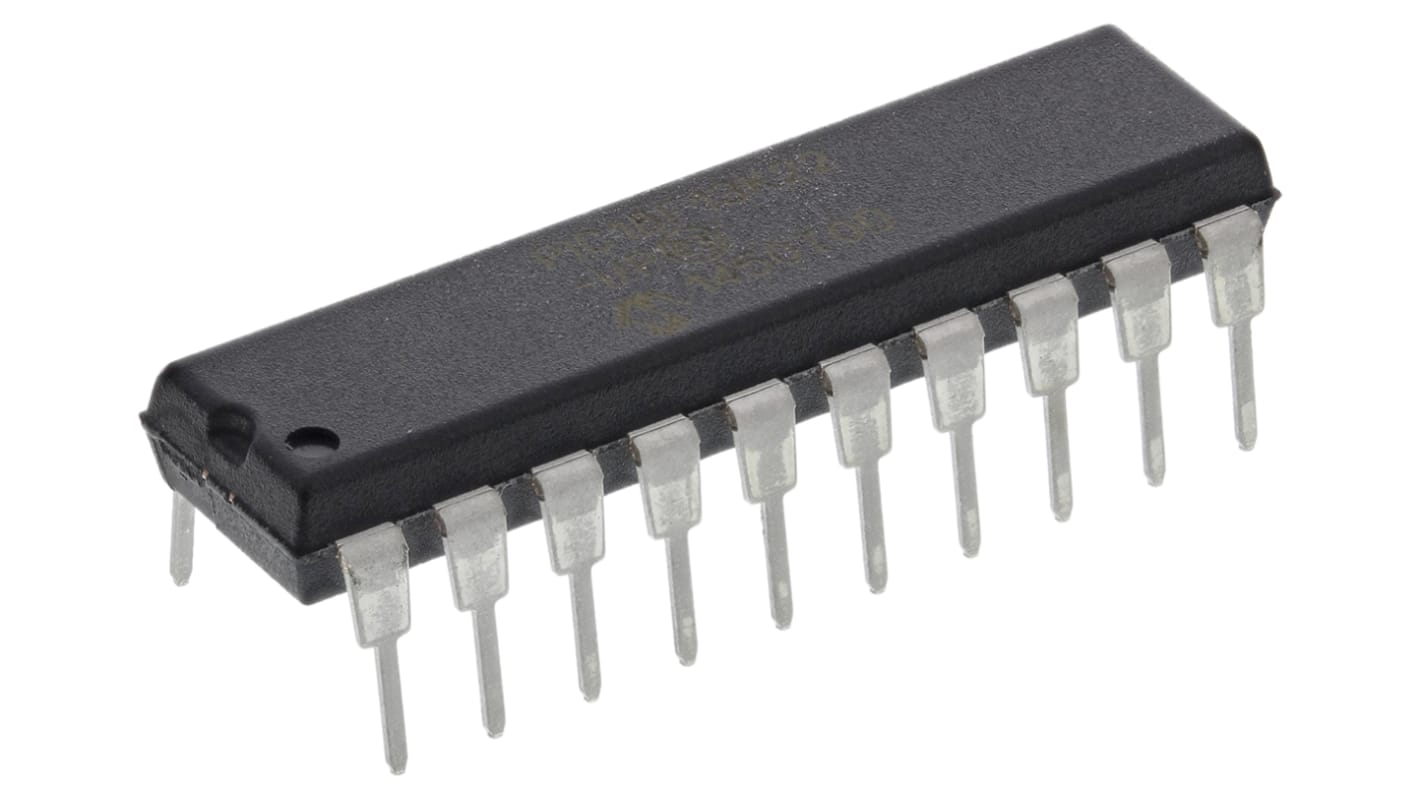

Microchip マイクロコントローラ, PIC, 20 MHz, 256 bit RAM, フラッシュ, 20ピン, PDIP
- RS品番:
- 165-4762
- メーカー型番:
- PIC18F13K22-I/P
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本22個入り) 小計：*
￥7,913.004
(税抜)
￥8,704.30
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年8月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 22 - 88 | ￥359.682 | ￥7,913 |
| 110 - 198 | ￥358.864 | ￥7,895 |
| 220 - 528 | ￥353.364 | ￥7,774 |
| 550 - 1078 | ￥347.909 | ￥7,654 |
| 1100 + | ￥343.364 | ￥7,554 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 165-4762
- メーカー型番:
- PIC18F13K22-I/P
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC18(L)F1XK22 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 20 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| インタフェースタイプ | SPI | |
| プログラムメモリサイズ | 8kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 256bit | |
| 最大電源電圧 | 5.5V | |
| プログラムI/Os数 | 35 | |
| アナログコンパレータ | 2 | |
| 動作温度 Min | -40°C | |
| DAC | 1 x 5 Bit | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| 長さ | 26.92mm | |
| 幅 | 7.11mm | |
| 高さ | 4.95mm | |
| 最小電源電圧 | 1.8V | |
| ADC数 | 12 x 10 Bit | |
| 自動車規格 | なし | |
| インストラクションセットアーキテクチャ | RISC | |
| タイマー数 | 4 | |
| プログラムメモリタイプ | フラッシュ | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC18(L)F1XK22 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 20 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
インタフェースタイプ SPI | ||
プログラムメモリサイズ 8kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 256bit | ||
最大電源電圧 5.5V | ||
プログラムI/Os数 35 | ||
アナログコンパレータ 2 | ||
動作温度 Min -40°C | ||
DAC 1 x 5 Bit | ||
最大許容損失Pd 800mW | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
長さ 26.92mm | ||
幅 7.11mm | ||
高さ 4.95mm | ||
最小電源電圧 1.8V | ||
ADC数 12 x 10 Bit | ||
自動車規格 なし | ||
インストラクションセットアーキテクチャ RISC | ||
タイマー数 4 | ||
プログラムメモリタイプ フラッシュ | ||
- COO（原産国）:
- TH
PIC18F1xK22 8ビットフラッシュマイクロコントローラ
PIC18F2x1x / 4x1xファミリのマイクロコントローラは、31レベルのハードウェアスタックと75の命令を備えたPIC18アーキテクチャをベースにしています。 eXtreme Low Power技術を採用しており、低消費電力が重視される用途に最適です。
マイクロコントローラの機能
CPU処理能力: 16 MIPS (最大)
75の命令 – 83の拡張命令セットを有効化
31レベルのハードウェアスタック
構成可能な内部発振器 - 選択可能な周波数範囲: 16 MHz → 31 kHz
I/Oピン x 18
パワーオンリセット(POR)
パワーアップタイマ(PWRT)
オシレータスタートアップタイマ(OST)
ブラウンアウトリセット(BOR)
拡張ウォッチドッグタイマ(WDT)
In-Circuitシリアルプログラミング(ICSP)
In-Circuitデバッグ(ICD)
eXtreme Low-Power (XLP)機能
スリープモード: 34 nA
ウォッチドグタイマ: 460 nA
タイマ1発振器: 650 nA @ 32 kHz
周辺機器
10ビットA / Dコンバータ(ADC) - 12チャンネル
コンパレータモジュール
電圧リファレンスモジュール
16ビットタイマ x 3
1個の8ビットタイマ
強化されたキャプチャ / コンペア / PWMモジュール
SPI及びI²Cを備えたマスタ同期シリアルポート(MSSP)モジュール
強化型アドレス指定可能ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
SRラッチモジュール
