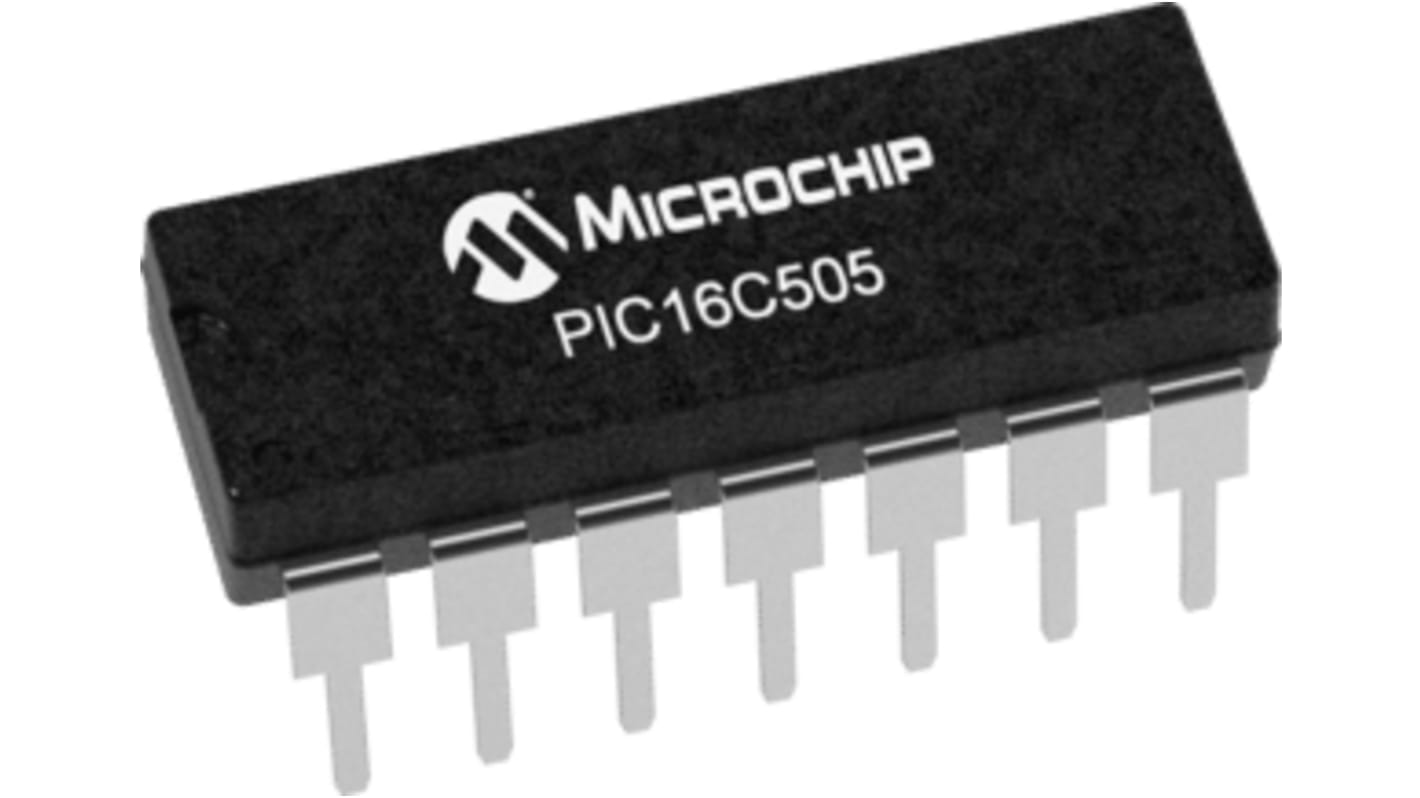

Microchip PIC16C505-04/P マイクロコントローラ 8 bit, PIC, 20 MHz, 1kB, EPROM, 14-Pin PDIP
- RS Stock No.:
- 165-4766
- Mfr. Part No.:
- PIC16C505-04/P
- Brand:
- Microchip
Bulk discount available
Subtotal (1 tube of 30 units)*
￥8,750.01
(exc. VAT)
￥9,625.02
(inc. VAT)
￥3,000円を超える注文については、送料無料
在庫あり
- 420 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
Units | Per unit | Per Tube* |
|---|---|---|
| 30 - 120 | ￥291.667 | ￥8,750 |
| 150 - 270 | ￥290.333 | ￥8,710 |
| 300 - 720 | ￥289.00 | ￥8,670 |
| 750 - 1470 | ￥287.60 | ￥8,628 |
| 1500 + | ￥286.30 | ￥8,589 |
*price indicative
- RS Stock No.:
- 165-4766
- Mfr. Part No.:
- PIC16C505-04/P
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16C | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | PDIP | |
| 取付タイプ | スルーホール | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 1kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 72bit | |
| 最大電源電圧 | 5.5V | |
| 最大許容損失Pd | 700mW | |
| プログラムI/Os数 | 11 | |
| 動作温度 Min | 0°C | |
| 動作温度 Max | 70°C | |
| 幅 | 6.6 mm | |
| 規格 / 承認 | No | |
| 長さ | 19.3mm | |
| 高さ | 3.68mm | |
| 最小電源電圧 | 3V | |
| インストラクションセットアーキテクチャ | RISC | |
| 自動車規格 | ISO 9001 | |
| ADC数 | 0 bit | |
| プログラムメモリタイプ | EPROM | |
| タイマー数 | 1 | |
| Select all | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16C | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 PDIP | ||
取付タイプ スルーホール | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
プログラムメモリサイズ 1kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 72bit | ||
最大電源電圧 5.5V | ||
最大許容損失Pd 700mW | ||
プログラムI/Os数 11 | ||
動作温度 Min 0°C | ||
動作温度 Max 70°C | ||
幅 6.6 mm | ||
規格 / 承認 No | ||
長さ 19.3mm | ||
高さ 3.68mm | ||
最小電源電圧 3V | ||
インストラクションセットアーキテクチャ RISC | ||
自動車規格 ISO 9001 | ||
ADC数 0 bit | ||
プログラムメモリタイプ EPROM | ||
タイマー数 1 | ||
PIC16C505 8-Bit Microcontrollers
The PIC16C range of Microcontrollers from Microchip are 8-bit CMOS MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Now supplanted by Flash based variants these CMOS devices are still popular in legacy designs. For new applications PIC16F variants should be considered.
The PIC16C505 family of microcontrollers is based upon Microchip’s baseline architecture with a 2 level hardware stack and 33 12-bit instructions. These MCUs provide up to 5 MIPS, 1.5 Kbytes program memory with data memory of 72 bytes RAM. On board is a RC oscillator with ±1% accuracy.
Features
33 Instructions
2 Level Hardware Stack
4 MHz Internal Oscillator
11 I/O Pins
One 8-bit Timer
Watchdog Timer (WDT)
Power-on Reset (POR)
Device Reset Timer (DRT)
In-Circuit Serial Programming (ICSP)
