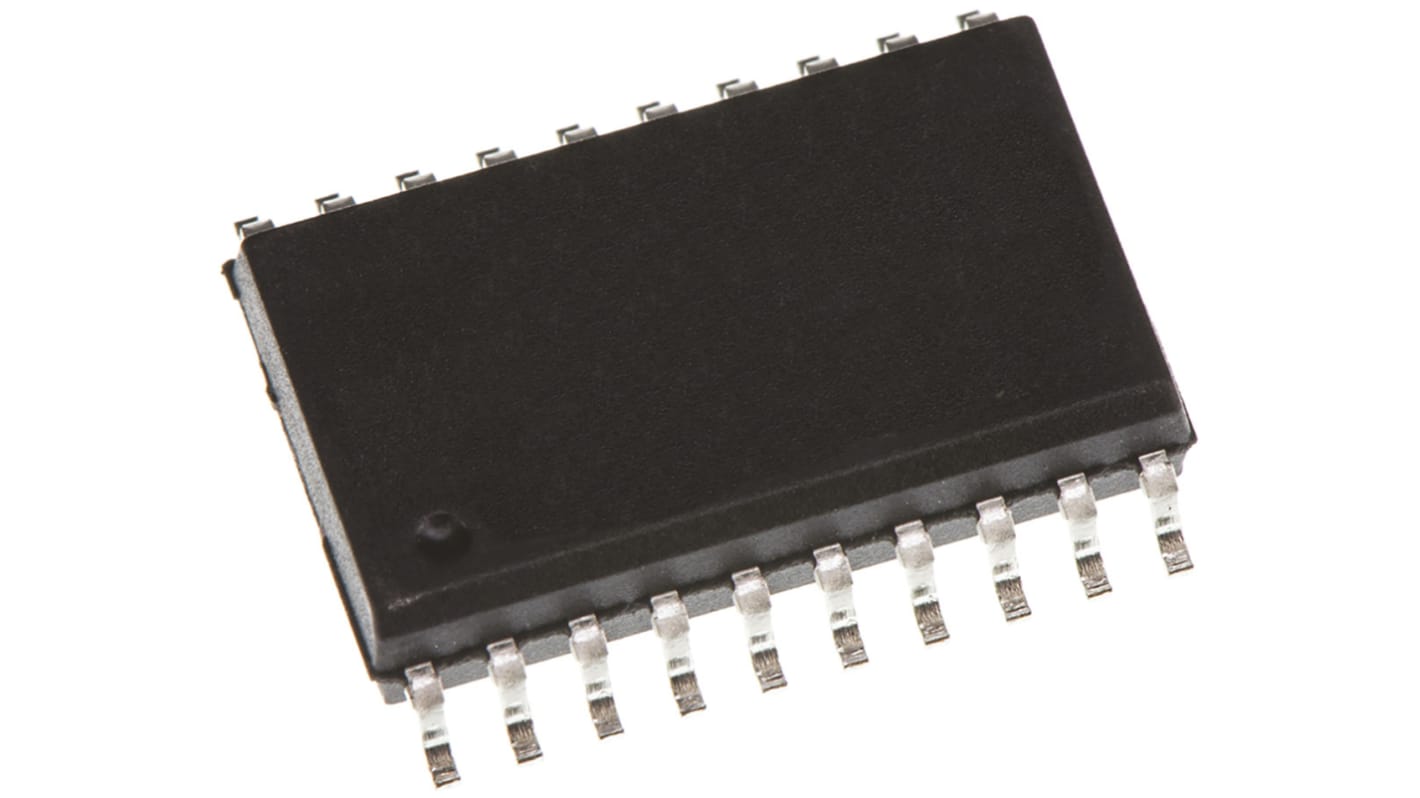

NXP HCS08 マイコン, S08, 20MHz, 4 kB, フラッシュ, 20-Pin SOIC

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
169-7149
メーカー型番:
MC9S08PA4VWJ
メーカー/ブランド名:
NXP
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

NXP

ファミリー名

HCS08

パッケージタイプ

SOIC

実装タイプ

表面実装

ピン数

20

デバイスコア

S08

データバス幅

8bit

プログラムメモリサイズ

4 kB

最大周波数

20MHz

RAMサイズ

512 B

USBチャンネル

0

PWMユニット数

1

SPIチャンネル数

1

標準動作供給電圧

2.7 → 5.5 V

USARTチャネルの数

0

CANチャンネル数

0

I2Cチャンネル数

1

UARTチャンネル数

2

長さ

12.8mm

PWM

1(2 x 16ビット)、1(6 x 16ビット)

高さ

2.5mm

LINチャネルの数

1

イーサネットチャンネル数

0

ADC数

1 (12 x 12ビット)

寸法

12.8 x 7.5 x 2.5mm

最大イーサネットチャンネル数

0

幅

7.5mm

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

ADCユニット数

1

動作温度 Max

+105 °C

PCIチャンネル数

0

COO（原産国）:
US

S08ファミリマイクロコントローラ


備考

NXP は NXP B.V. の商標


S08 マイクロコントローラ NXP


S08コア8ビットマイクロコントローラファミリは、高性能かつ低電力です。


ゼロコンポーネントの「停止」からの自動ウェイクアップで電流を0.7 μAに削減
最大40 MHz CPU / 20 MHzバス @ 2.1 V、及び16 MHz CPU / 8 MHzバス @ 1.8 V
プログラム可能な内部クロック発生器、温度補償及び電圧補償(標準ドリフト <2 %)
4つのシリアル通信ポート、最大8のタイマ / PWM、1.8 V仕様の8チャネル10ビットADC
