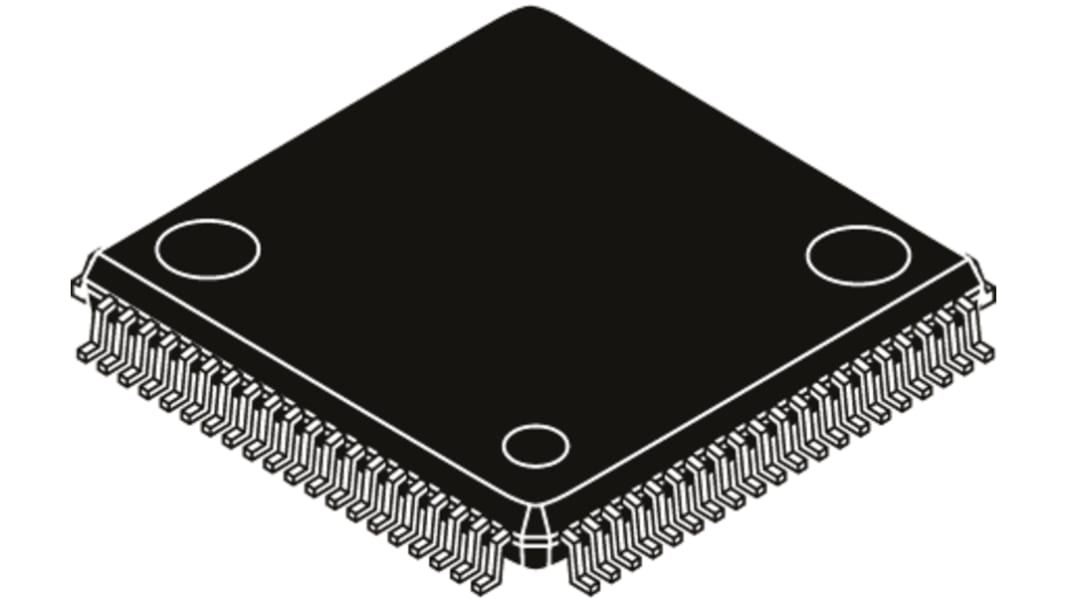

NXP HCS12 マイコン, HSC12, 25MHz, 64 kB, フラッシュ, 80-Pin QFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ84個入り) 小計：*

￥245,180.04

(税抜)

￥269,697.96

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 336 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
84 - 84￥2,918.81￥245,180
168 - 756￥2,909.536￥244,401
840 - 1176￥2,900.262￥243,622
1260 - 1596￥2,891.00￥242,844
1680 +￥2,882.738￥242,150

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
169-7279
メーカー型番:
MC9S12D64CFUE
メーカー/ブランド名:
NXP
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

NXP

ファミリー名

HCS12

パッケージタイプ

QFP

実装タイプ

表面実装

ピン数

80

デバイスコア

HSC12

データバス幅

16bit

プログラムメモリサイズ

64 kB

最大周波数

25MHz

RAMサイズ

4 kB

USBチャンネル

0

PWMユニット数

2 x 8/16 bit

SPIチャンネル数

1

標準動作供給電圧

2.5 → 5 V

USARTチャネルの数

0

UARTチャンネル数

0

I2Cチャンネル数

1

CANチャンネル数

1

動作温度 Max

+85 °C

ADCユニット数

2

長さ

14.1mm

ADC数

8 x 10ビット

インストラクションセットアーキテクチャ

MCU

最大イーサネットチャンネル数

0

イーサネットチャンネル数

0

LINチャネルの数

0

高さ

2.2mm

幅

14.1mm

寸法

14.1 x 14.1 x 2.2mm

PWM

1 (4 x 16ビット)、1 (8 x 8ビット)

動作温度 Min

-40 °C

プログラムメモリタイプ

フラッシュ

PCIチャンネル数

0

S12A/Dシリーズマイクロコントローラユニット


S12A/Dシリーズは、16ビットマイクロコントローラユニット(MCU)です。単一の8ビット幅メモリをインターフェイスにして、より低コストのシステムを実現することもできます。 内蔵のPLL回路により、ユーザーの動作要件に合わせて消費電力や性能に柔軟性を持たせることができます。
S12A/Dマイクロコントローラユニットには、以下の標準オンチップ周辺機器が搭載されています。
HCS12 CPU
フラッシュEEPROM 64 Kバイト
EEPROM 1 Kバイト
RAM 4 Kバイト
非同期シリアル通信インターフェイス(SCI) x 2
シリアルペリフェラルインターフェイス(SPI) x 1
8チャンネルIC / OC拡張キャプチャタイマ
8チャンネル10ビットA/Dコンバータ(ADC) x 2
8チャンネルパルス幅変調器(PWM)
デジタルバイトデータリンクコントローラ(BDLC)
ディスクリートデジタルI/Oチャンネル x 29
ディスクリートデジタルI/Oライン x 20
CANソフトウェア互換モジュール
Byteflightモジュール
Inter-ICバス

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

備考

NXP は NXP B.V. の商標


S12 マイクロコントローラ NXP


NXP S12 マイクロコントローラは、車載および産業用アプリケーション向けの高性能 16 ビットデバイスです。
