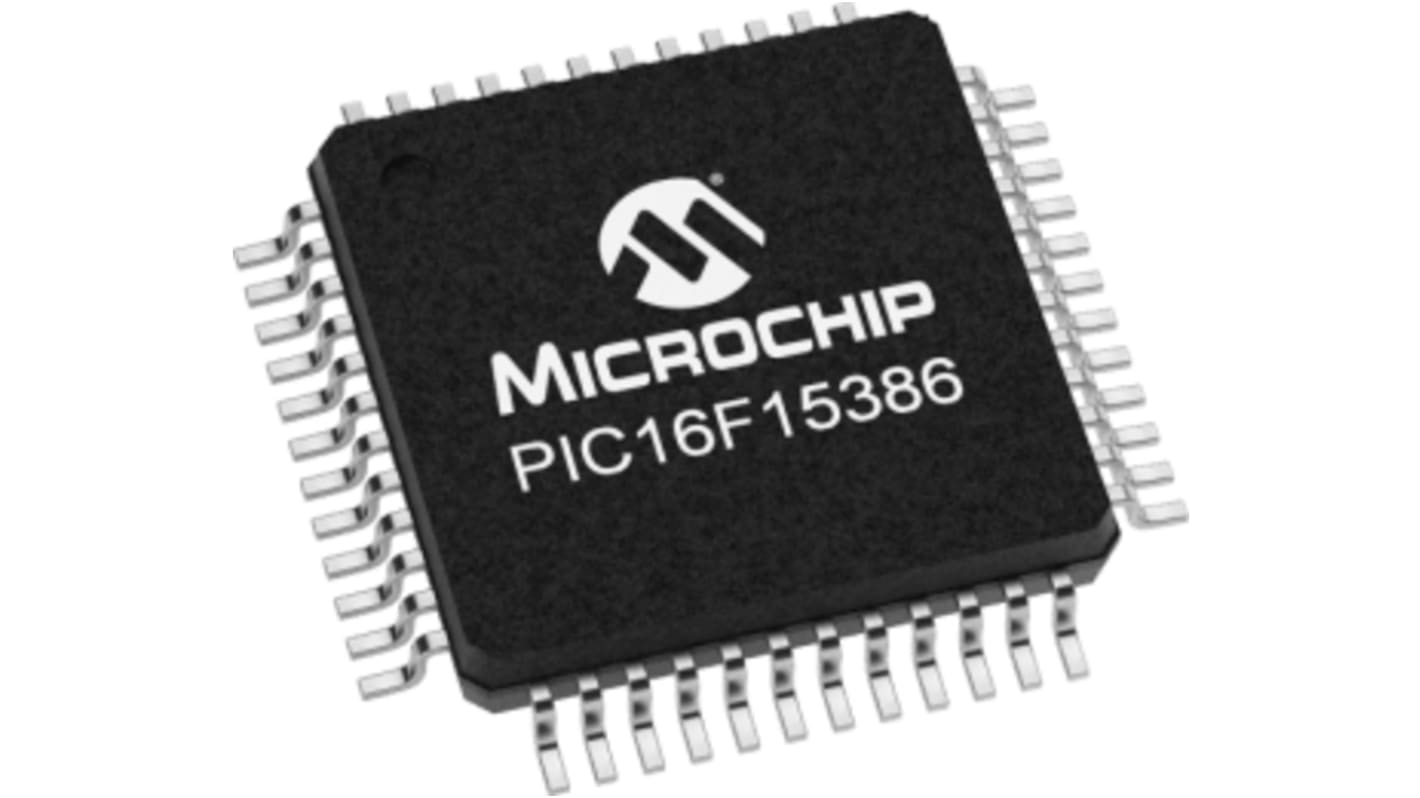

Microchip マイクロコントローラ 8 bit, PIC, 32 MHz, 28kB, フラッシュ, 48-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
ボリュームディスカウント対象商品

1 トレイ(1トレイ250個入り) 小計：*

￥53,015.00

(税抜)

￥58,317.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 250 は 2025年12月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
250 - 1000￥212.06￥53,015
1250 - 2250￥210.632￥52,658
2500 - 6000￥209.216￥52,304
6250 - 12250￥207.836￥51,959
12500 +￥206.408￥51,602

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
171-7772
メーカー型番:
PIC16F15386-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

プロダクトタイプ

マイクロコントローラ

シリーズ

PIC16F15386

パッケージ型式

TQFP

取付タイプ

表面

ピン数

48

デバイスコア

PIC

データバス幅

8bit

インタフェースタイプ

SPI, I2C, EUSART

プログラムメモリサイズ

28kB

最大クロック周波数

32MHz

RAMサイズ

2kB

最大電源電圧

5.5V

アナログコンパレータ

2

DAC

1 x 5 Bit

プログラムI/Os数

44

動作温度 Min

-40°C

最大許容損失Pd

800mW

動作温度 Max

85°C

長さ

7mm

幅

7 mm

高さ

1.05mm

規格 / 承認

RoHS

最小電源電圧

1.8V

インストラクションセットアーキテクチャ

RISC

タイマー数

2

プログラムメモリタイプ

フラッシュ

ADC数

43 x 10 Bit

自動車規格

なし

Microchip Technology マイクロ


Microchip Technology PIC16F15386 -I/PT ファミリタイプ、 TQFP パッケージ、表面実装、 48 ピン 8 ビット PIC は、最大定格電圧 5.5 V を備えています。最大速度 32 MHz で動作し、 28 KB ISP フラッシュプログラムメモリ及び 2 KB の SRAM を搭載しています。プログラマブルかつ再構成可能なアナログ / デジタルブロックを柔軟な自動ルーティングと組み合わせています。

特長と利点


•構成可能ロジックコントローラ（ CLC ） x 4

• 49 個の命令、 16 個のスタックレベルを備えた拡張ミッドレンジコア

•拡張電源オン / オフリセット

•超低消費電力（ XLP ）

•自己読み取り / 書き込み機能付きのフラッシュプログラムメモリ

• 4 つの 10 ビット PWM

•電圧リファレンス付き 43 チャネル 10 ビット ADC を搭載

• 5 ビット D/A コンバータ (DAC) を装備

•コンプリメンタリ波形発生器（ CWG ）を装備

• IDLE および DOZE の低電力モードがあります

•インサーキットシリアルプログラミング

•低消費電力ブランアウトリセット (LPBOR)

•数値制御オシレータ（ NCO ）

• 8 ビットタイマ x 1 （ TMR0 / TMR1 ）

•動作温度範囲： -40 ° C ～ 125 ° C

•ペリフェラルモジュールディスエーブル (PMD)

•ペリフェラルピン選択 (PPS)

•プログラム可能なブラウンアウトリセット（ BOR ）

• 16 ビットタイマ x 2 （ TMR1 ）

• 2 つのキャプチャ / コンペア、 PWM (CCP)

•コンパレータ x 2

•ウィンドウウォッチドッグタイマ (WWDT)

用途


•デザインを埋め込む

• 家庭電化製品

• 産業用
