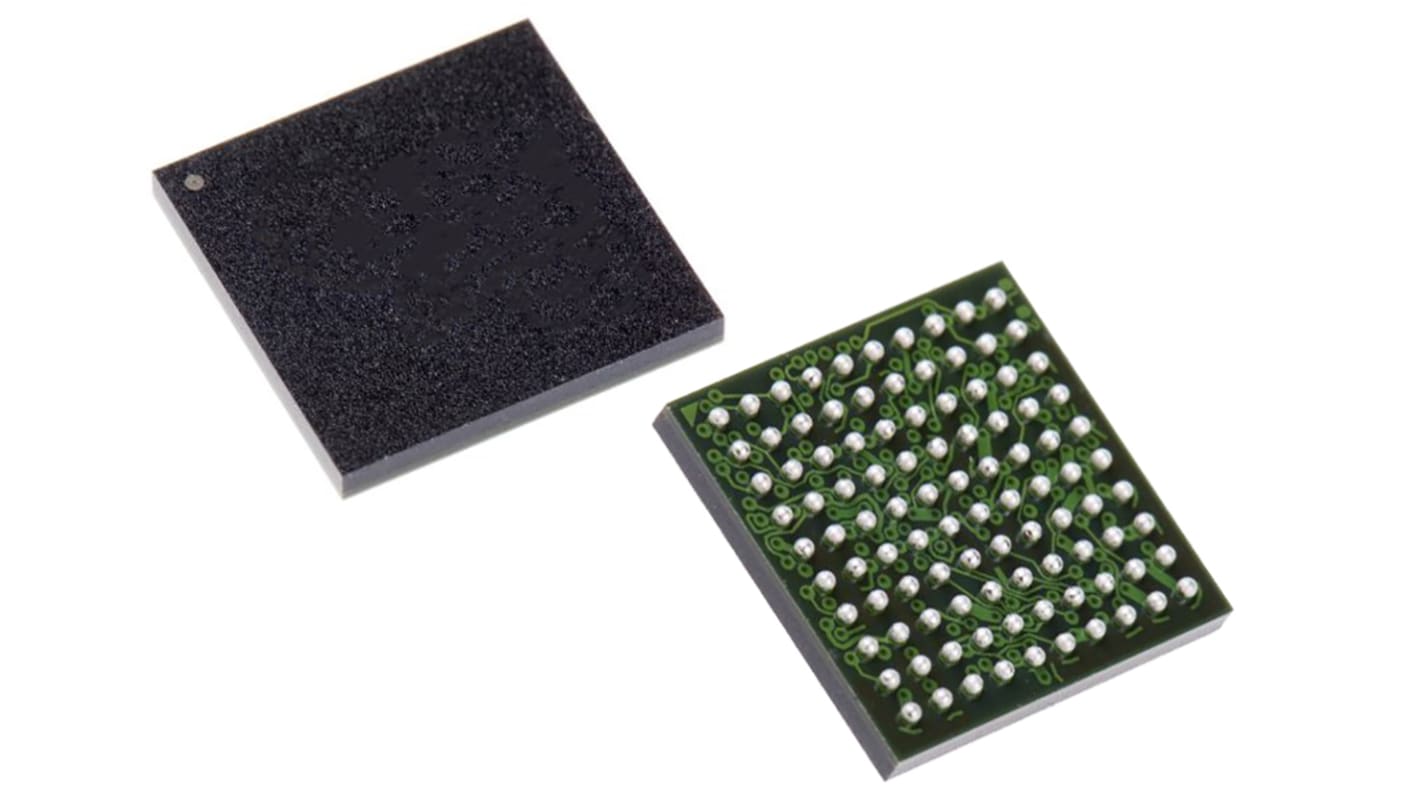

ルネサス エレクトロニクス S3A1 マイコン, ARM Cortex M4コア, 48MHz, 1 MB, フラッシュ, 121-Pin BGA

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
176-9643
メーカー型番:
R7FS3A17C2A01CBJ#AC0
メーカー/ブランド名:
ルネサス エレクトロニクス
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

ルネサス エレクトロニクス

ファミリー名

S3A1

パッケージタイプ

BGA

実装タイプ

表面実装

ピン数

121

デバイスコア

ARM Cortex M4

データバス幅

32bit

プログラムメモリサイズ

1 MB

最大周波数

48MHz

RAMサイズ

192 kB

USBチャンネル

1

PWMユニット数

1 x 16 bit, 1 x 32 bit

SPIチャンネル数

2

I2Cチャンネル数

3

CANチャンネル数

1

UARTチャンネル数

1

標準動作供給電圧

5.5 (最大) V

プログラムメモリタイプ

フラッシュ

ADCユニット数

1

PWM

1 (4 x 32ビット)、1 (6 x 32ビット)

動作温度 Max

+85 °C

動作温度 Min

-40 °C

高さ

0.96mm

インストラクションセットアーキテクチャ

DSP

幅

8.1mm

寸法

8.1 x 8.1 x 0.96mm

ADC数

26 x 14 ビット

長さ

8.1mm

このMCUは、一連のソフトウェアと、ピン互換のARM®ベースの32ビットMCUを統合し、ルネサスの共通ペリフェラルセットを共有して、設計の拡張性と効率的なプラットフォームベースの製品開発を容易にします。また、低消費電力と高性能のARM Cortex®-M4コアの最適な組み合わせを実現しており、最大48 MHzで動作します。

1 MBコードフラッシュメモリ
192 KB SRAM
セグメントLCDコントローラ(SLCDC)
静電容量型タッチセンサユニット(CTSU)
USB 2.0フルスピードモジュール(USBFS)
14ビットA/Dコンバータ(ADC14)
12ビットD/Aコンバータ(DAC12)
セキュリティ機能
