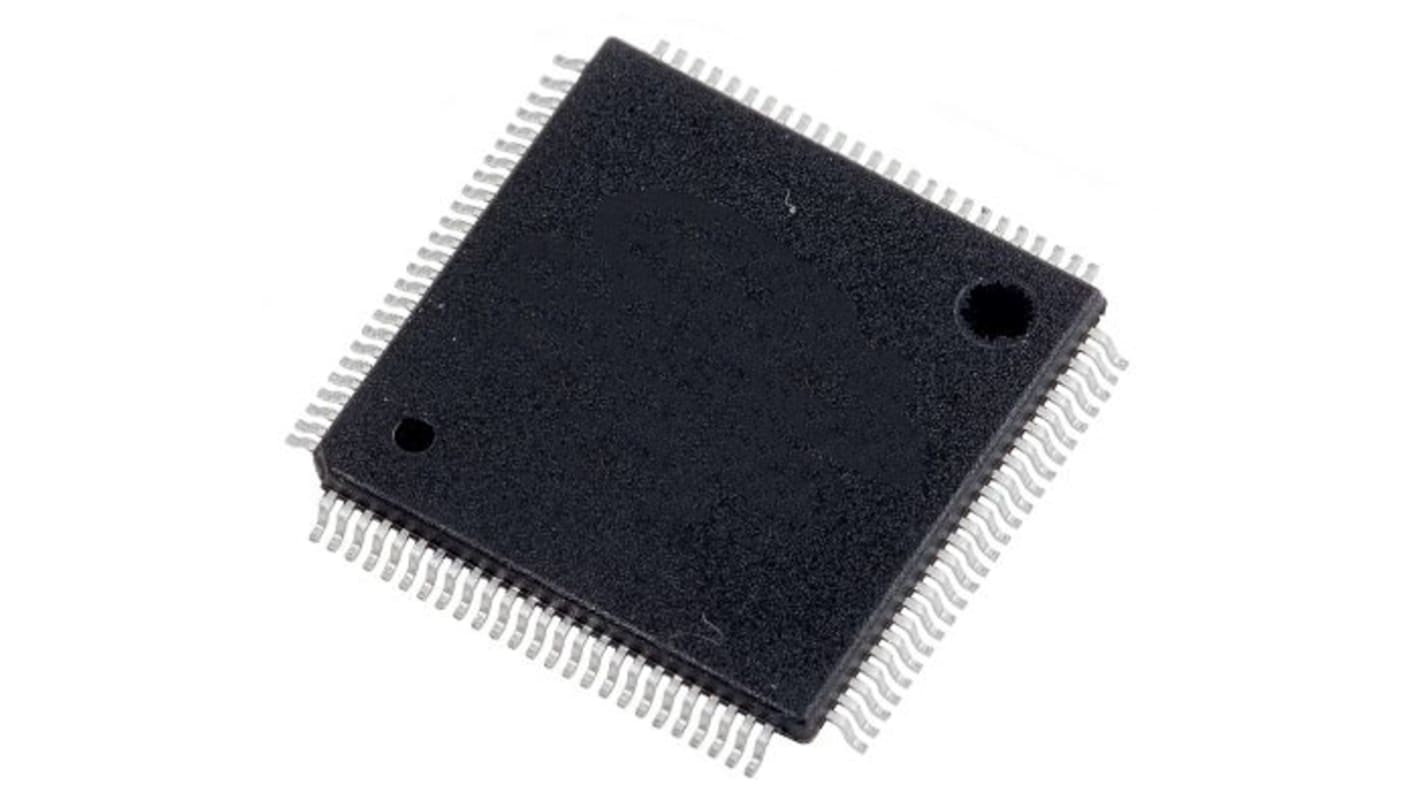

Renesas Electronics S5D9 マイコン, ARM Cortex M4コア, 120MHz, 2 MB, フラッシュ, 100-Pin LQFP

マイクロコントローラ・マイコン の一覧へ
取扱終了
梱包形態
RS品番:
176-9681
メーカー型番:
R7FS5D97E3A01CFP#AA0
メーカー/ブランド名:
Renesas Electronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Renesas Electronics

ファミリー名

S5D9

パッケージタイプ

LQFP

実装タイプ

表面実装

ピン数

100

デバイスコア

ARM Cortex M4

データバス幅

32bit

プログラムメモリサイズ

2 MB

最大周波数

120MHz

RAMサイズ

640 kB

USBチャンネル

2

SPIチャンネル数

2

UARTチャンネル数

1

CANチャンネル数

2

I2Cチャンネル数

2

標準動作供給電圧

3.6 V (最大)

USARTチャネルの数

0

PCIチャンネル数

0

イーサネットチャンネル数

1

プログラムメモリタイプ

フラッシュ

LINチャネルの数

0

高さ

1.55mm

幅

14.1mm

寸法

14.1 x 14.1 x 1.55mm

動作温度 Max

+105 °C

ADCユニット数

1

長さ

14.1mm

ADC数

19 x 12ビット

最大イーサネットチャンネル数

1

インストラクションセットアーキテクチャ

DSP

動作温度 Min

-40 °C

このMCUは、一連のソフトウェアとピンのどちらにも互換性のあるARM®ベースの32ビットコアを搭載し、ルネサスの同一ペリフェラルセットを共有しているため、設計の拡張や効率的なプラットフォームベースの製品開発が容易になります。このシリーズは、高性能ARM Cortex®-M4コアを採用しており、最大120 MHzで動作します。

コードフラッシュメモリ: 最大2 MB
SRAM: 640 KB
グラフィックスLCDコントローラ(GLCDC)
2D描画エンジン(DRW)
静電容量型タッチセンサユニット(CTSU)
IEEE1588 PTP対応のイーサネットMACコントローラ(ETHERC)、USBFS、USBHS、SD/MMCホストインターフェース
クワッドシリアルペリフェラルインターフェース(QSPI)
セキュリティ / 安全機能
アナログペリフェラル

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
