製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	ルネサスエレクトロニクス
	シリーズ	S3A6
	プロダクトタイプ	マイクロコントローラ
	パッケージ型式	LQFP
	取付タイプ	表面
	ピン数	48
	デバイスコア	ARM Cortex M4
	データバス幅	32bit
	プログラムメモリサイズ	256kB
	最大クロック周波数	48MHz
	RAMサイズ	32kB
	最大電源電圧	5.5V
	動作温度 Min	-40°C
	動作温度 Max	105°C
	幅	7.1 mm
	規格 / 承認	No
	高さ	1.55mm
	アナログコンパレータ	2
	長さ	7.1mm
	DAC	2 x 8 Bit
	最小電源電圧	1.6V
	自動車規格	なし
	タイマー数	2
	インストラクションセットアーキテクチャ	DSP
	プログラムメモリタイプ	フラッシュ
	ADC数	14 x 14 Bit

	すべて選択
	ブランドルネサスエレクトロニクス
	シリーズ S3A6
	プロダクトタイプマイクロコントローラ
	パッケージ型式 LQFP
	取付タイプ表面
	ピン数 48
	デバイスコア ARM Cortex M4
	データバス幅 32bit
	プログラムメモリサイズ 256kB
	最大クロック周波数 48MHz
	RAMサイズ 32kB
	最大電源電圧 5.5V
	動作温度 Min -40°C
	動作温度 Max 105°C
	幅 7.1 mm
	規格 / 承認 No
	高さ 1.55mm
	アナログコンパレータ 2
	長さ 7.1mm
	DAC 2 x 8 Bit
	最小電源電圧 1.6V
	自動車規格なし
	タイマー数 2
	インストラクションセットアーキテクチャ DSP
	プログラムメモリタイプフラッシュ
	ADC数 14 x 14 Bit

このMCUは、一連のソフトウェアとピンのどちらにも互換性のあるARM®ベースの32ビットコアを搭載し、ルネサスの共通ペリフェラルセットを共有しているため、設計の拡張や効率的なプラットフォームベースの製品開発が容易になります。また、低消費電力と高性能のARM Cortex®-M4コアの最適な組み合わせを実現しており、最大48 MHzで動作します。

コードフラッシュメモリ: 256 KB

SRAM: 32 KB

セグメントLCDコントローラ(SLCDC)

静電容量型タッチセンサユニット(CTSU)

USB 2.0フルスピードモジュール(USBFS)

14ビットA/Dコンバータ(ADC14)

12ビットD/Aコンバータ(DAC12)

セキュリティ機能

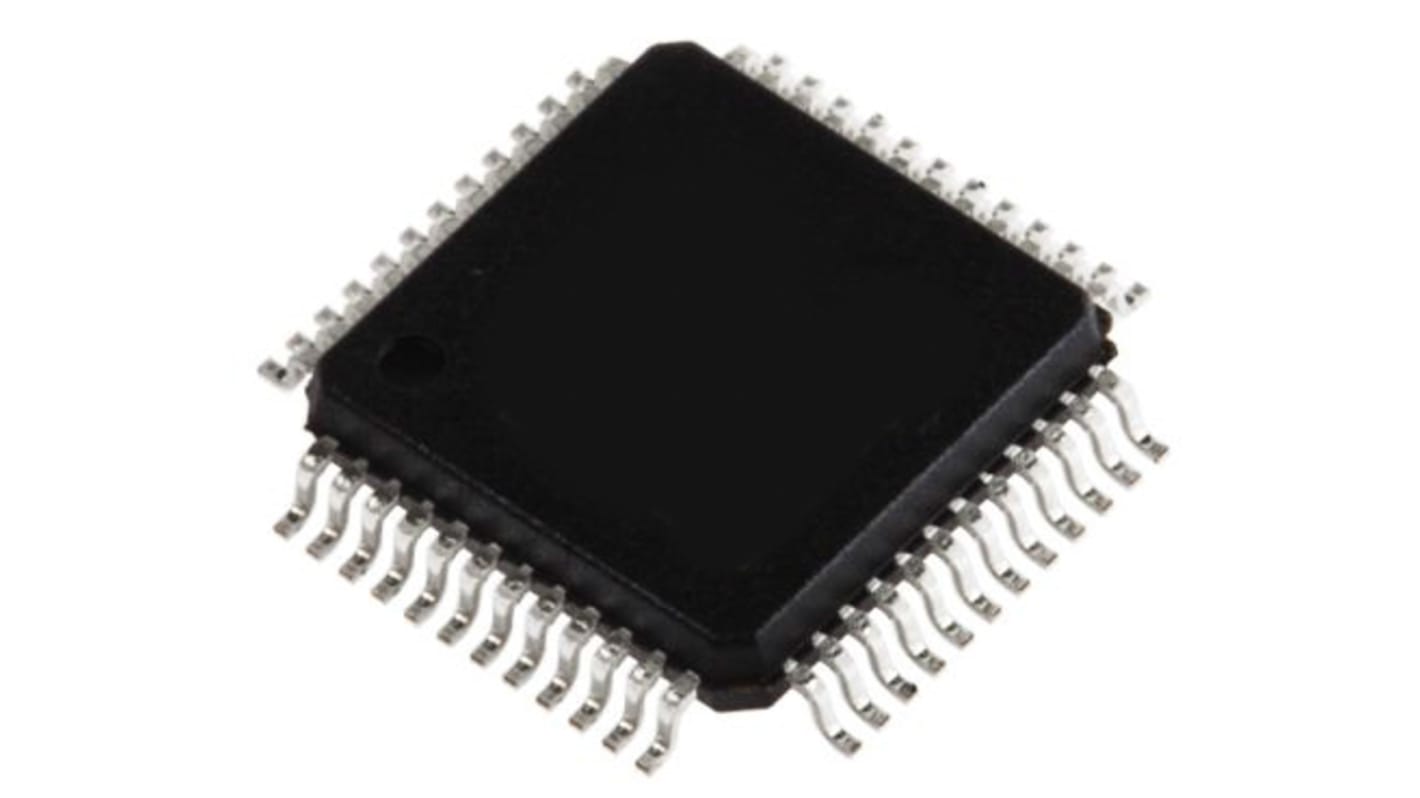

Renesas Electronics R7FS3A6783A01CFL#AA0 S3A6 マイクロコントローラ, ARM Cortex M4, 48 MHz, 256kB, フラッシュ, 48-Pin LQFP
