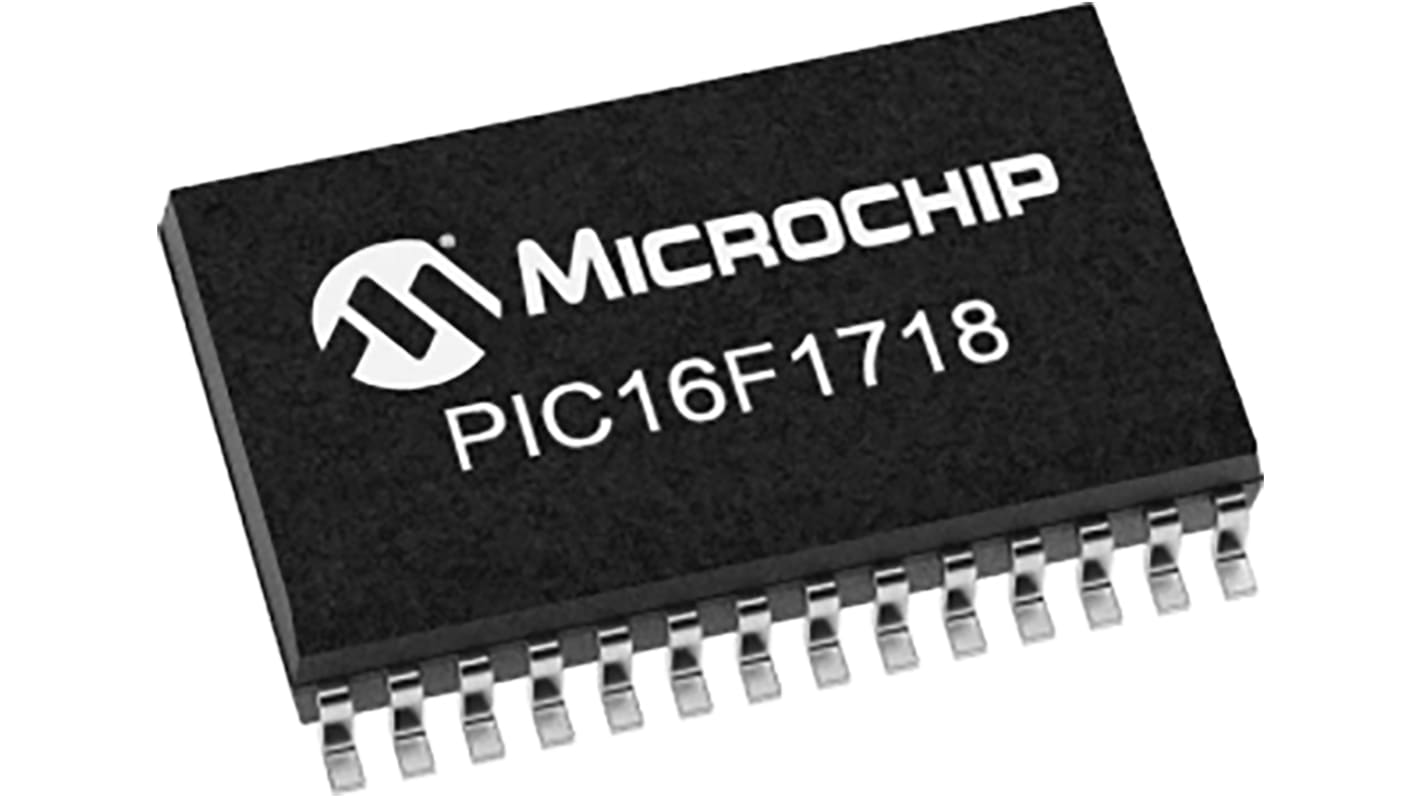

Microchip マイコン, 28-Pin SSOP PIC16F1718-E/SS
- RS品番:
- 177-2411
- メーカー型番:
- PIC16F1718-E/SS
- メーカー/ブランド名:
- Microchip
在庫切れ
単価： 購入単位は5個
￥239.40
(税抜)
￥263.34
(税込)
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 5 | ￥239.40 | ￥1,197.00 |
| 10 - 20 | ￥232.00 | ￥1,160.00 |
| 25 - 95 | ￥222.40 | ￥1,112.00 |
| 100 + | ￥210.20 | ￥1,051.00 |
* 購入単位ごとの価格
- RS品番:
- 177-2411
- メーカー型番:
- PIC16F1718-E/SS
- メーカー/ブランド名:
- Microchip
データシート
その他
- COO（原産国）:
- US
詳細情報
PIC16F1718は、低コストとeXtreme Low Power (XLP)技術を組み合わせた、内蔵のインテリジェントアナログモジュールで、さまざまな汎用用途に適合します。このマイクロコントローラは、オンチップオペアンプ、コア独立ペリフェラル(CLC、COG、NCO、ゼロクロス検出)、ペリフェラルピン選択により、設計の柔軟性を高めています。
28 KBフラッシュプログラムメモリ
2 KBデータSRAM
高耐久性フラッシュメモリ(HEF)
128 Bの不揮発性データメモリ
I/Oピン x 25
8ビットタイマ x 4 / 16ビットタイマ x 1
高速コンパレータ x 2
オペアンプ x 2
17チャンネル x 10ビットADC
8ビットDAC x 1及び5ビットDAC x 1
ゼロクロス検出
CCP x 2 / PWM x 2
COG x 1
EUSART x 1
I2C / SPI x 1
CLC x 4
NCO x 1
2 KBデータSRAM
高耐久性フラッシュメモリ(HEF)
128 Bの不揮発性データメモリ
I/Oピン x 25
8ビットタイマ x 4 / 16ビットタイマ x 1
高速コンパレータ x 2
オペアンプ x 2
17チャンネル x 10ビットADC
8ビットDAC x 1及び5ビットDAC x 1
ゼロクロス検出
CCP x 2 / PWM x 2
COG x 1
EUSART x 1
I2C / SPI x 1
CLC x 4
NCO x 1
仕様
特性 | |
|---|---|
| ファミリー名 | PIC16F |
| パッケージタイプ | SSOP |
| 実装タイプ | 表面実装 |
| ピン数 | 28 |
| デバイスコア | PIC |
| データバス幅 | 8bit |
| プログラムメモリサイズ | 28 kB |
| 最大周波数 | 32MHz |
| RAMサイズ | 2 kB |
| PWMユニット数 | 1 x 10 bit |
| SPIチャンネル数 | 1 |
| I2Cチャンネル数 | 1 |
| 標準動作供給電圧 | 5.5 (最大) V |
| UARTチャンネル数 | 1 |
| USARTチャネルの数 | 1 |
| ADC数 | 17 x 10ビット |
| 長さ | 10.5mm |
| 動作温度 Max | +125 °C |
| プログラムメモリタイプ | フラッシュ |
| ADCユニット数 | 1 |
| PWM | 1 (2 x 10ビット) |
| 寸法 | 10.5 x 5.6 x 1.85mm |
| 動作温度 Min | -40 °C |
| 幅 | 5.6mm |
| 高さ | 1.85mm |
