製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Microchip
	ファミリー名	PIC16F
	パッケージタイプ	SSOP
	実装タイプ	表面実装
	ピン数	20
	デバイスコア	PIC
	データバス幅	8bit
	プログラムメモリサイズ	28 kB
	最大周波数	32MHz
	RAMサイズ	2 kB
	PWMユニット数	1 x 10 bit
	SPIチャンネル数	2
	I2Cチャンネル数	2
	標準動作供給電圧	5.5 (最大) V
	USARTチャネルの数	1
	UARTチャンネル数	1
	ADC数	17 x 10ビット
	動作温度 Max	+125 °C
	プログラムメモリタイプ	フラッシュ
	ADCユニット数	1
	長さ	7.5mm
	幅	5.6mm
	PWM	1 (2 x 10ビット)
	動作温度 Min	-40 °C
	寸法	7.5 x 5.6 x 1.85mm
	高さ	1.85mm

	すべて選択
	ブランド Microchip
	ファミリー名 PIC16F
	パッケージタイプ SSOP
	実装タイプ表面実装
	ピン数 20
	デバイスコア PIC
	データバス幅 8bit
	プログラムメモリサイズ 28 kB
	最大周波数 32MHz
	RAMサイズ 2 kB
	PWMユニット数 1 x 10 bit
	SPIチャンネル数 2
	I2Cチャンネル数 2
	標準動作供給電圧 5.5 (最大) V
	USARTチャネルの数 1
	UARTチャンネル数 1
	ADC数 17 x 10ビット
	動作温度 Max +125 °C
	プログラムメモリタイプフラッシュ
	ADCユニット数 1
	長さ 7.5mm
	幅 5.6mm
	PWM 1 (2 x 10ビット)
	動作温度 Min -40 °C
	寸法 7.5 x 5.6 x 1.85mm
	高さ 1.85mm

Datasheet

COO（原産国）:: TH

PIC16F18344マイクロコントローラは、アナログペリフェラル、コア独立ペリフェラル、通信ペリフェラルと、さまざまな汎用の用途や低消費電力用途向けのeXtreme Low Power (XLP)技術が一体化した製品です。

49個の命令に対応する、16スタックレベルの拡張ミッドレンジコア
自己読み取り / 書き込み機能付きフラッシュプログラムメモリ
256B EEPROM
アイドル / Doze低消費電力モード
ペリフェラルモジュールディスエーブル(PMD)
ペリフェラルピン選択(PPS)
10ビットPWM x 2
キャプチャ / 比較 / PWM (CCP) x 4
相補波形発生器(CWG) x 2
数値制御発振器(NCO)
設定可能ロジックコントローラ(CLC) x 4
17チャンネル10ビットADC、基準電圧付き
5ビットD/Aコンバータ(DAC)
コンパレータ x 2
SPI / I2C
強化型ユニバーサル同期 / 非同期レシーバ / トランスミッタ(EUSART)
8ビットタイマ x 4 (TMR0 / TMR2)
16ビットタイマ x 3 (TMR1)
拡張ウォッチドッグタイマ(WDT)
拡張電源オン / オフのリセット
低消費電力ブランアウトリセット(LPBOR)
プログラム可能なブラウンアウトリセット(BOR)

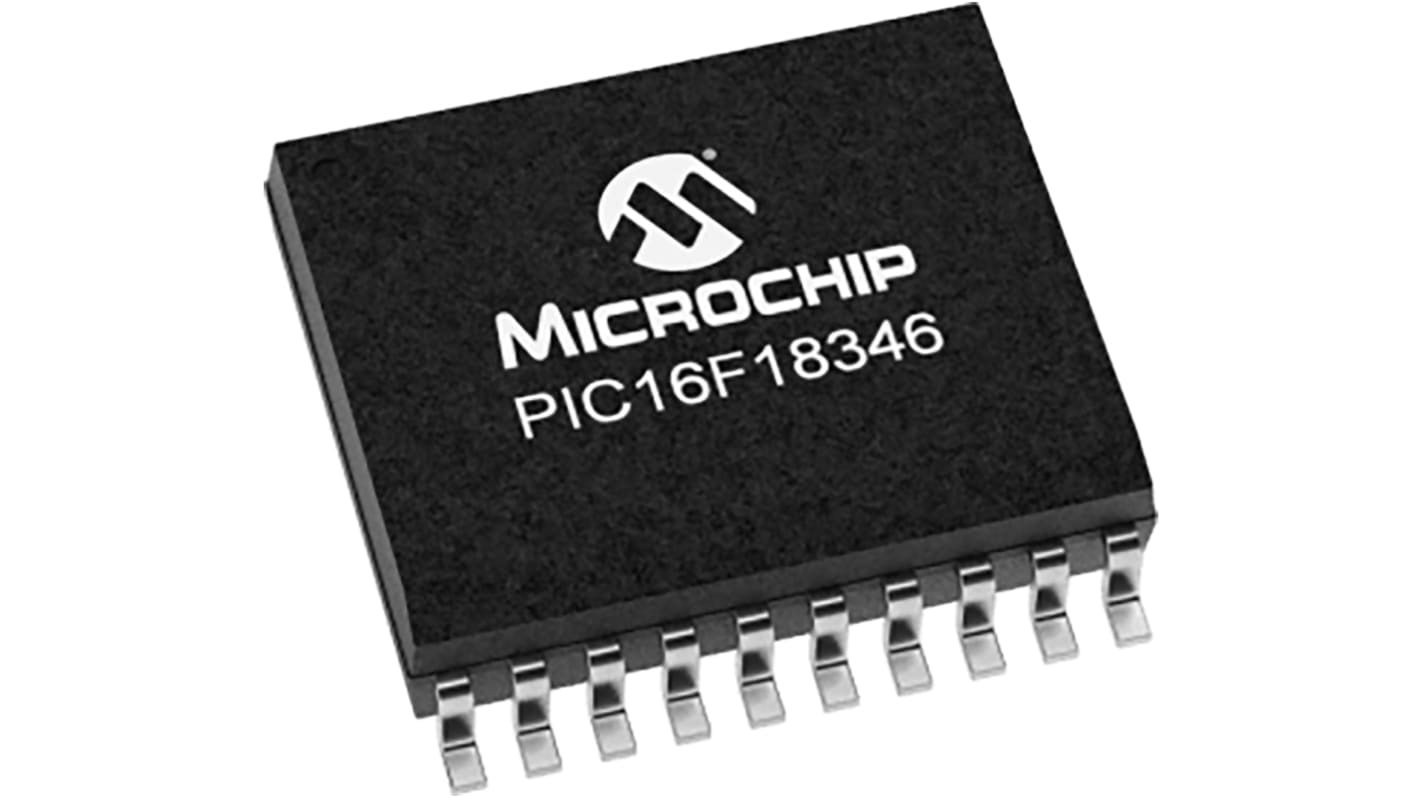

Microchip マイコン, PIC, 32MHz, 28 kB, フラッシュ, 20-Pin SSOP
