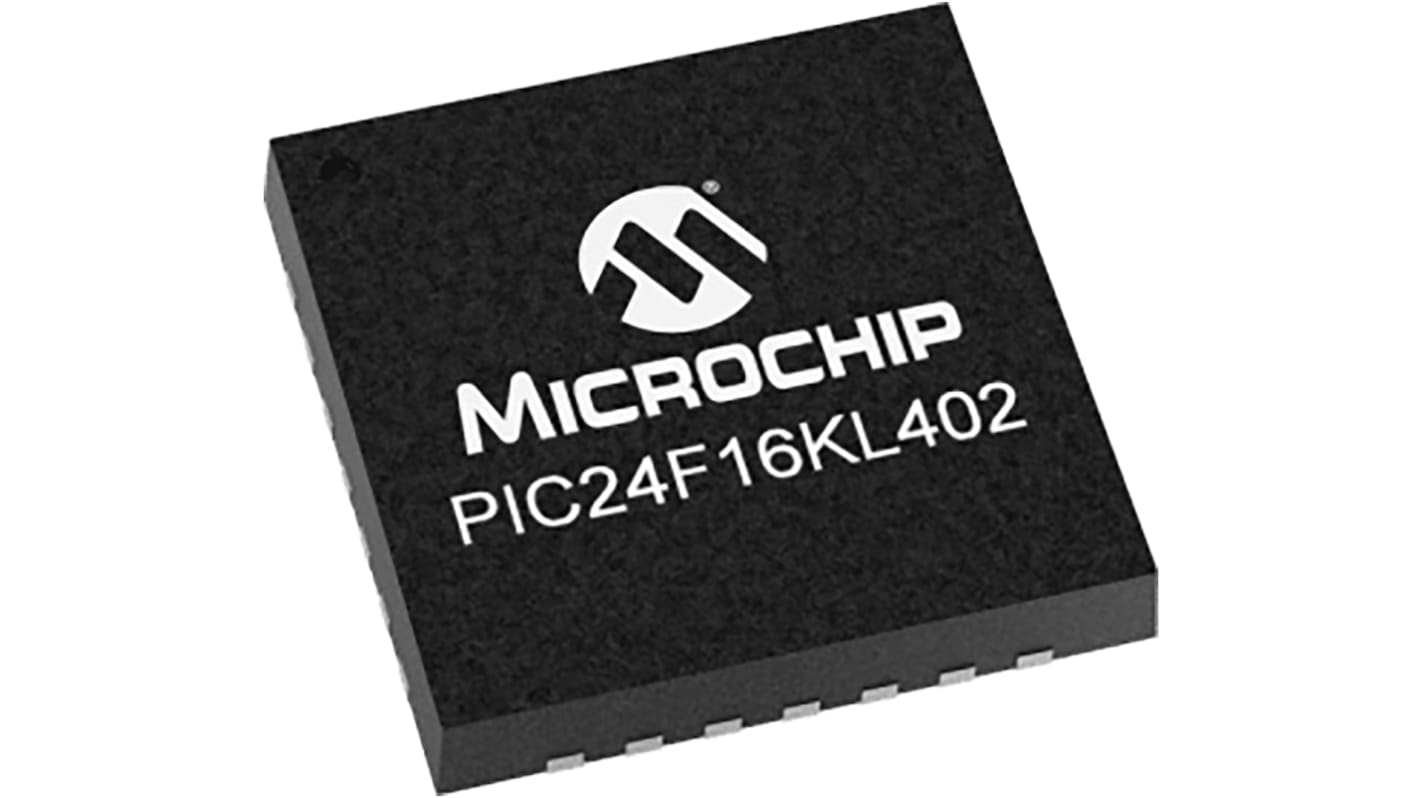

Microchip マイコン, PIC, 32MHz, 16 kB, フラッシュ, 28-Pin QFN
- RS品番:
- 177-2492
- メーカー型番:
- PIC24F16KL402-I/MQ
- メーカー/ブランド名:
- Microchip
取扱終了
- RS品番:
- 177-2492
- メーカー型番:
- PIC24F16KL402-I/MQ
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | PIC24F | |
| パッケージタイプ | QFN | |
| 実装タイプ | 表面実装 | |
| ピン数 | 28 | |
| デバイスコア | PIC | |
| データバス幅 | 16bit | |
| プログラムメモリサイズ | 16 kB | |
| 最大周波数 | 32MHz | |
| RAMサイズ | 1 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 x 10 bit | |
| SPIチャンネル数 | 2 | |
| 標準動作供給電圧 | 3.6 V (最大) | |
| USARTチャネルの数 | 0 | |
| I2Cチャンネル数 | 2 | |
| UARTチャンネル数 | 2 | |
| CANチャンネル数 | 0 | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 高さ | 0.95mm | |
| 幅 | 5mm | |
| プログラムメモリタイプ | フラッシュ | |
| 寸法 | 5 x 5 x 0.95mm | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | 改良型ハーバード | |
| 動作温度 Min | -40 °C | |
| 動作温度 Max | +85 °C | |
| ADCユニット数 | 1 | |
| 長さ | 5mm | |
| PWM | 1 (3 x 10ビット) | |
| ADC数 | 12 x 10ビット | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 PIC24F | ||
パッケージタイプ QFN | ||
実装タイプ 表面実装 | ||
ピン数 28 | ||
デバイスコア PIC | ||
データバス幅 16bit | ||
プログラムメモリサイズ 16 kB | ||
最大周波数 32MHz | ||
RAMサイズ 1 kB | ||
USBチャンネル 0 | ||
PWMユニット数 1 x 10 bit | ||
SPIチャンネル数 2 | ||
標準動作供給電圧 3.6 V (最大) | ||
USARTチャネルの数 0 | ||
I2Cチャンネル数 2 | ||
UARTチャンネル数 2 | ||
CANチャンネル数 0 | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
LINチャネルの数 0 | ||
高さ 0.95mm | ||
幅 5mm | ||
プログラムメモリタイプ フラッシュ | ||
寸法 5 x 5 x 0.95mm | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ 改良型ハーバード | ||
動作温度 Min -40 °C | ||
動作温度 Max +85 °C | ||
ADCユニット数 1 | ||
長さ 5mm | ||
PWM 1 (3 x 10ビット) | ||
ADC数 12 x 10ビット | ||
- COO（原産国）:
- TH
超低消費電力のnanoWatt XLPを特長とする、コスト効果の高いPIC24F 16ビットマイクロコントローラです。MSSP (I2C / SPI)、CCP / ECCPなどのPIC18ペリフェラルを搭載することで、柔軟性を高め、簡単に移行できるようになっています。コスト重視で16 MIPSの性能を必要とする用途に最適です。
XLPの標準仕様:
スリープモード電流: 30 nA @ 25 °C
実行モード電流: 350 uA/MHz以下
アイドルモード電流: 80 uA/MHz以下 @ 1.8 V
ウォッチドッグタイマー電流: 210 nA @ 25 °C
CPU:
最大性能: 16 MIPS
シングルサイクルの命令実行
16ビット x 16ビットハードウェア乗算器、32ビット x 16ビットハードウェア除算器
Cコンパイラ用に最適化された命令セットシステム
ペリフェラル:
10ビットADC、最大12チャンネル、500 kサンプル/秒
アナログレールツーレールコンパレータ
UARTモジュールでLIN / IrDAに対応
2種類の動作モード(SPI / I2C™)のマスタ同期シリアルポートモジュール(MSSP)
SPIモジュール x 2
スリープモード電流: 30 nA @ 25 °C
実行モード電流: 350 uA/MHz以下
アイドルモード電流: 80 uA/MHz以下 @ 1.8 V
ウォッチドッグタイマー電流: 210 nA @ 25 °C
CPU:
最大性能: 16 MIPS
シングルサイクルの命令実行
16ビット x 16ビットハードウェア乗算器、32ビット x 16ビットハードウェア除算器
Cコンパイラ用に最適化された命令セットシステム
ペリフェラル:
10ビットADC、最大12チャンネル、500 kサンプル/秒
アナログレールツーレールコンパレータ
UARTモジュールでLIN / IrDAに対応
2種類の動作モード(SPI / I2C™)のマスタ同期シリアルポートモジュール(MSSP)
SPIモジュール x 2
