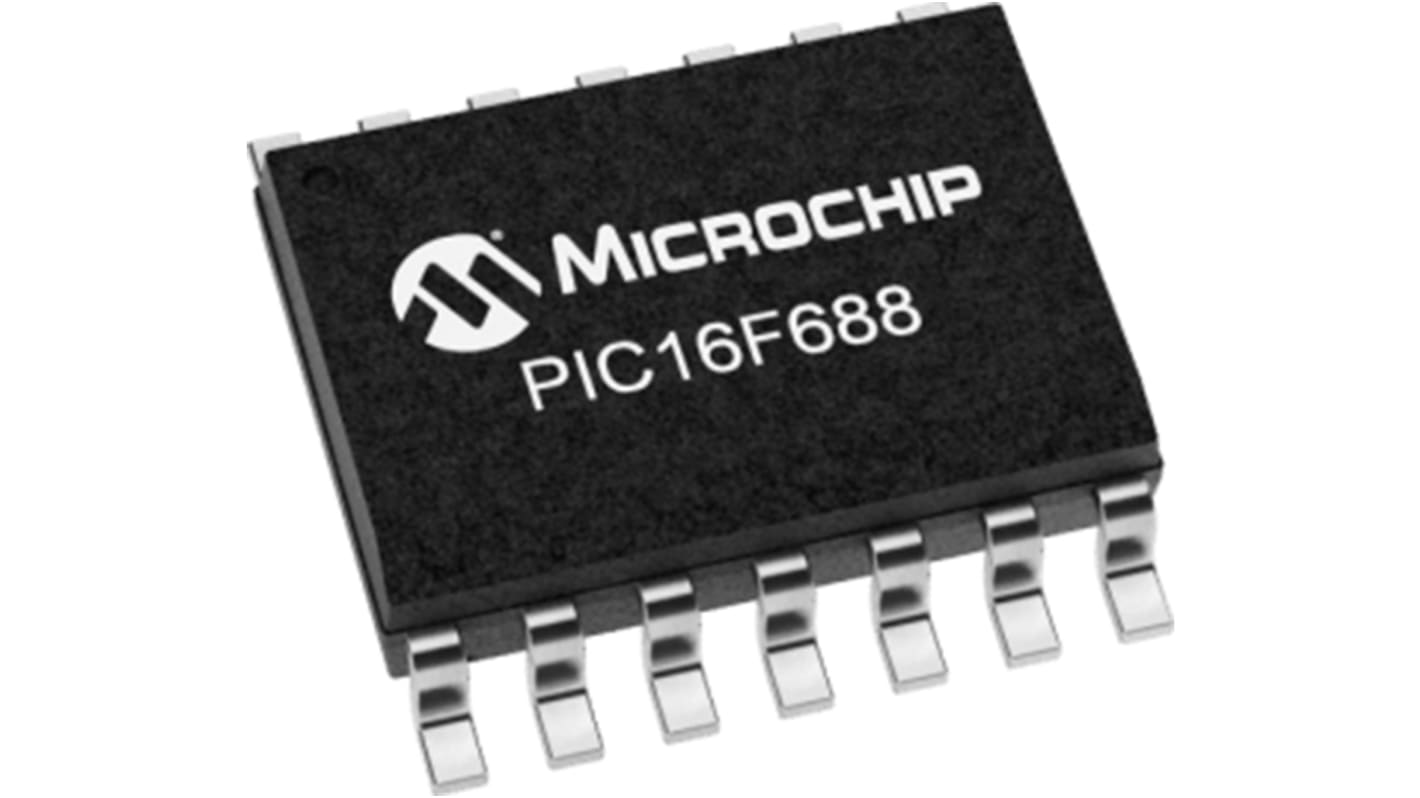

Microchip マイクロコントローラ, PIC, 20 MHz, 256 bit RAM, フラッシュ, 14ピン, SOIC
- RS品番:
- 177-2956
- メーカー型番:
- PIC16F688T-I/SL
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール2600個入り) 小計：*
￥918,190.00
(税抜)
￥1,009,996.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年10月21日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2600 - 2600 | ￥353.15 | ￥918,190 |
| 5200 - 23400 | ￥353.032 | ￥917,883 |
| 26000 - 36400 | ￥352.925 | ￥917,605 |
| 39000 - 49400 | ￥352.818 | ￥917,327 |
| 52000 + | ￥352.70 | ￥917,020 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 177-2956
- メーカー型番:
- PIC16F688T-I/SL
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| シリーズ | PIC16F688 | |
| プロダクトタイプ | マイクロコントローラ | |
| パッケージ型式 | SOIC | |
| 取付タイプ | 表面 | |
| ピン数 | 14 | |
| デバイスコア | PIC | |
| データバス幅 | 8bit | |
| インタフェースタイプ | EUSART | |
| プログラムメモリサイズ | 7kB | |
| 最大クロック周波数 | 20MHz | |
| RAMサイズ | 256bit | |
| 最大電源電圧 | 5.5V | |
| アナログコンパレータ | 2 | |
| 動作温度 Min | -40°C | |
| プログラムI/Os数 | 12 | |
| 最大許容損失Pd | 800mW | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | RoHS | |
| 幅 | 3.9mm | |
| 長さ | 8.65mm | |
| 高さ | 1.5mm | |
| 最小電源電圧 | 2V | |
| プログラムメモリタイプ | フラッシュ | |
| 自動車規格 | なし | |
| タイマー数 | 2 | |
| ADC数 | 8 x 10 Bit | |
| インストラクションセットアーキテクチャ | RISC | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
シリーズ PIC16F688 | ||
プロダクトタイプ マイクロコントローラ | ||
パッケージ型式 SOIC | ||
取付タイプ 表面 | ||
ピン数 14 | ||
デバイスコア PIC | ||
データバス幅 8bit | ||
インタフェースタイプ EUSART | ||
プログラムメモリサイズ 7kB | ||
最大クロック周波数 20MHz | ||
RAMサイズ 256bit | ||
最大電源電圧 5.5V | ||
アナログコンパレータ 2 | ||
動作温度 Min -40°C | ||
プログラムI/Os数 12 | ||
最大許容損失Pd 800mW | ||
動作温度 Max 85°C | ||
規格 / 承認 RoHS | ||
幅 3.9mm | ||
長さ 8.65mm | ||
高さ 1.5mm | ||
最小電源電圧 2V | ||
プログラムメモリタイプ フラッシュ | ||
自動車規格 なし | ||
タイマー数 2 | ||
ADC数 8 x 10 Bit | ||
インストラクションセットアーキテクチャ RISC | ||
ローピンカウント(14) PIC®フラッシュマイクロコントローラ製品は、認知度の高いミッドレンジx14アーキテクチャのあらゆる利点と、2.0 → 5.5 Vの幅広い動作電圧、オンボードEEPROMデータメモリ、nanoWatt技術をはじめとする標準化された機能を備えています。標準のアナログペリフェラルには、最大8チャンネル10ビットA/D、プログラマブルオンチップ基準電圧付きアナログコンパレータモジュール、RS232 / 485やLINプロトコルのような通信プロトコルをサポートするEUSART (Enhanced USART)ペリフェラルなどがあります。
256バイトEEPROMデータメモリ
拡張WDT
オプションのヘッダアダプタによるMPLAB® ICD 2プログラミングサポート又はデバッグサポート
高精度内蔵発振器 - 8 MHz → 32 kHzをソフトウェアで選択可能
nanoWattテクノロジー
BORをソフトウェアで選択可能
