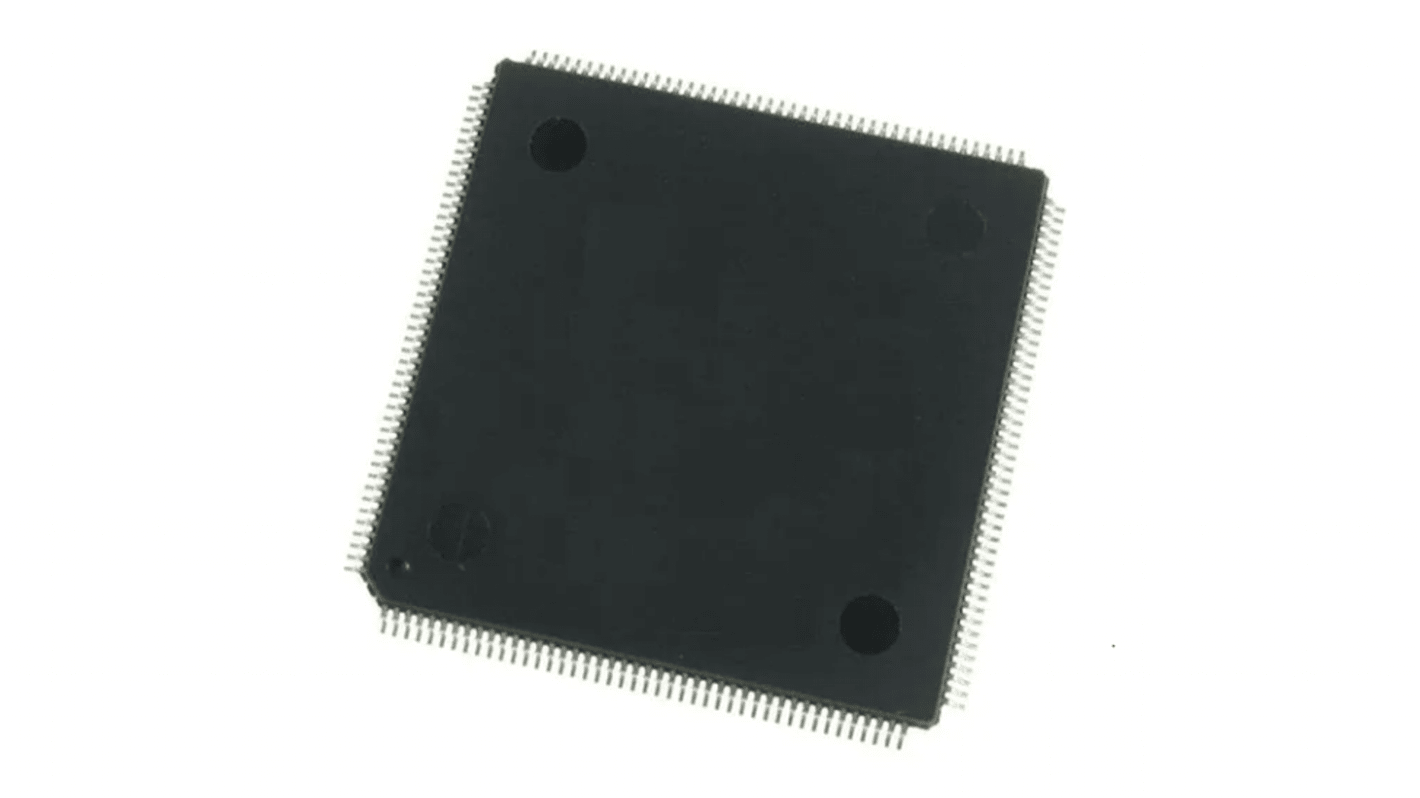

STMicroelectronics STM32F4 マイコン, ARM Cortex M4コア, 168MHz, 512 kB, フラッシュ, 176-Pin LQFP

STM32 F407/417高性能ARM^® Cortex™ M4ベースのマイクロコントローラは、168 MHz動作周波数に革新的な周辺機器を統合します。さらに、CMOSセンサ用のEthernet MAC及びカメラインターフェイスも備えています。 STM32 F407/417 32ビットフラッシュMCUは、デジタル信号処理(DSP)命令を備えた浮動小数点ユニット(FPU)と、アプリケーションセキュリティを高めるメモリ保護ユニット(MPU)を装備しています。 STのSTM32F417マイクロコントローラは、暗号化 / ハッシュプロセッサを内蔵し、AES 128、192、256、Triple DES、ハッシュ(MD5、SHA-1)のハードウェアアクセラレーションを提供します。

STMicroelectronics STM32 F407/417高性能業界標準コアアーキテクチャには、接続済みの拡張周辺機器とI/Oが付属しています。 これにはADC、DAC、RTC、16ビットタイマ(モータコントロール用の2つのPWMタイマを含む)、32ビットタイマが含まれます。 真の乱数ジェネレータ(RNG)も含まれます。 さらに、一連の節電モードにより、低電力アプリケーション設計が可能になります。 モータドライブやアプリケーションコントロール、産業用途(インバータ、PLC、スキャナ、HVAC、ビデオインターコム、家庭用オーディオ機器、医療機器)など、幅広い用途に対応します。

168 MHz CPU / 210DMIPS
ARTアクセラレータ(ダイナミック電源スケール)
12ビットDAC、12ビットADC
タイマ: 16ビット及び32ビット
使用温度範囲: –40 → +85 °C及び–40 → +105 °C
電源: 1.8 → 3.6 V
標準及び高度な通信機能:
I²C、SPI、I²S全二重(内部オーディオPLL専用)
USART、UART
USB OTG FS、USB OTG HS、CAN
SDIO / MMCインターフェイス
真の乱数ジェネレータ
フラッシュメモリ: 最大1 MB、SRAM: 最大192 KB、バックアップRAM: 最大4 KB
暗号化 / ハッシュプロセッサ (STM32F417のみ)

STMicroelectronics STM32F407xx ファミリは、最大 168 MHz の周波数で動作する高性能 ARM Cortex-M4 32 ビット RISC コアをベースにしています。Cortex-M4 コアは、 ARM の単精度データ処理命令とデータタイプをすべてサポートする単精度の浮動少数点ユニット（ FPU ）を備えています。また、DSP命令のフルセットと、アプリケーションのセキュリティを高めるメモリ保護ユニット(MPU)もあります。高速組み込みメモリ（最大 1 MB のフラッシュメモリ、最大 192 KB の SRAM ）、最大 4 KB のバックアップ SRAM 、広範な拡張 I/O 、及び 2 つの APB バス、 3 つの AHB バス、及び 32 ベースマルチ AHB バス Matrix に接続されたペリフェラルを搭載しています。

CRC計算ユニット、96ビットの一意のID
集中型 FIFO とバーストサポートを備えた汎用 DMA 16 ストリームコントローラ
コンパクトフラッシュ、 SRAM 、 PSRAM 、 NOR 及び NAND メモリをサポートしている柔軟な静的メモリコントローラ
USB 2.0 高速 / フルスピードデバイス / ホスト / OTG コントローラ、専用 DMA 、オンチップフルスピード PHY 、 ULPI を搭載

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

STM32F4シリーズ32ビットARM Cortex-M4マイクロコントローラ、STMicroelectronics

DSP及びFPU命令を備えたARM Cortex-M4ベースのSTM32 F4シリーズ高性能MCUは、業界最先端のSTM32ポートフォリオをさらに拡張して性能を高めた製品です。 動作周波数: 最大180 MHz

最大2つのUSB 2.0 OTG FS/HS
SDIO (セキュアデジタル入出力)
USART、SPI、I²C
I²S (Inter-IC Sound) + オーディオPLL
16ビット及び32ビットタイマ
最大3つの12ビットADC
低電圧: 1.7 → 3.6 V
