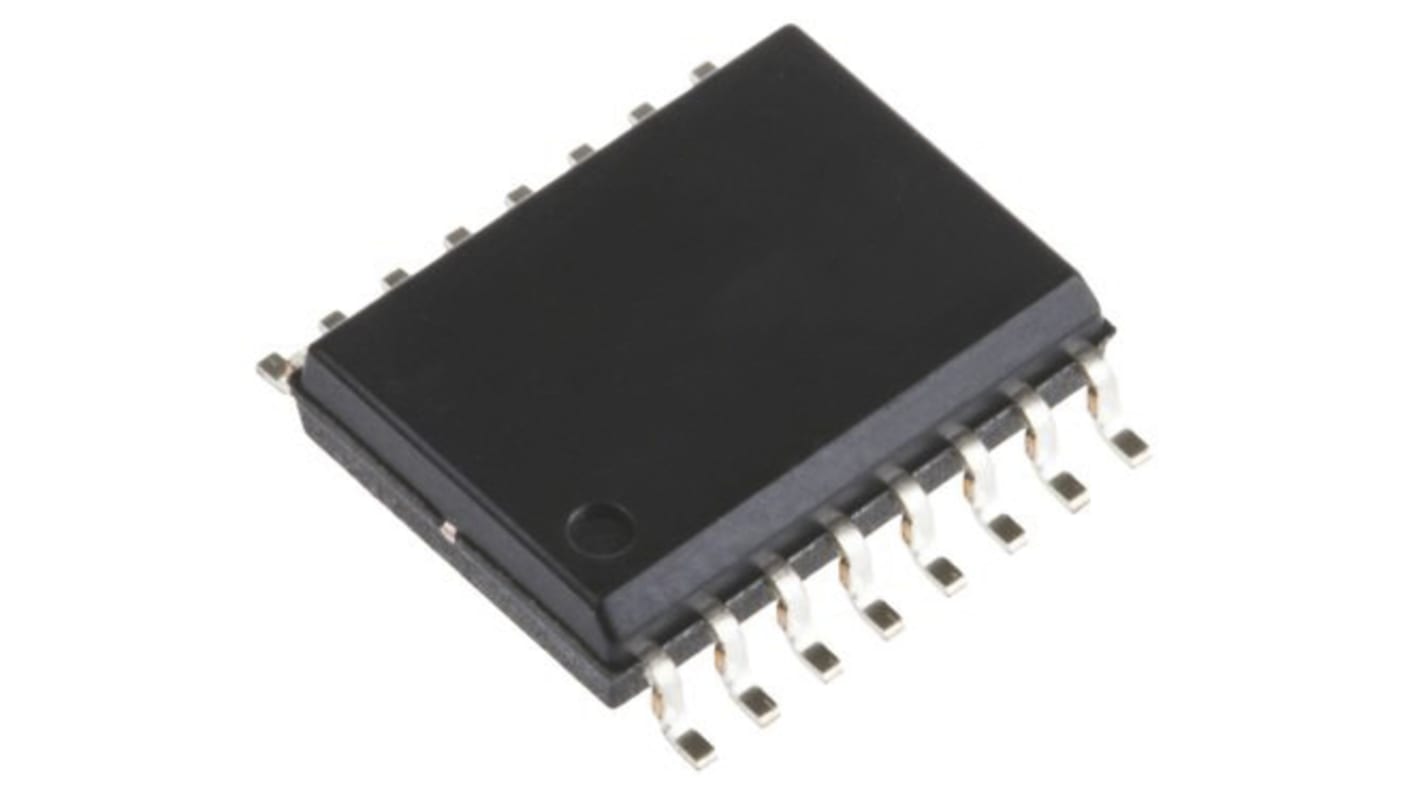

インフィニオン M8C マイコン, PSoC, 24MHz, 8 kB, フラッシュ, 16-Pin SOIC
- RS品番:
- 179-2311
- メーカー型番:
- CY8C21234-24SXI
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
1 本(1本48個入り) 小計：*
￥33,046.992
(税抜)
￥36,351.696
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年12月16日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 48 - 192 | ￥688.479 | ￥33,047 |
| 240 - 432 | ￥685.75 | ￥32,916 |
| 480 - 1152 | ￥683.042 | ￥32,786 |
| 1200 - 2352 | ￥680.375 | ￥32,658 |
| 2400 + | ￥677.625 | ￥32,526 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 179-2311
- メーカー型番:
- CY8C21234-24SXI
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| ファミリー名 | M8C | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 16 | |
| デバイスコア | PSOC™ | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 8 kB | |
| 最大周波数 | 24MHz | |
| RAMサイズ | 512 B | |
| PWMユニット数 | 2 x 8/32 bit | |
| SPIチャンネル数 | 1 | |
| 標準動作供給電圧 | 5.25 V (最大) | |
| UARTチャンネル数 | 1 | |
| I2Cチャンネル数 | 1 | |
| プログラムメモリタイプ | フラッシュ | |
| ADCユニット数 | 2 | |
| インストラクションセットアーキテクチャ | ハーバード | |
| 寸法 | 9.98 x 3.98 x 1.47mm | |
| 動作温度 Min | -40 °C | |
| PWM | 1 (1 x 32ビット), 1 (1 x 8ビット) | |
| 長さ | 9.98mm | |
| ADC数 | 28 x 10ビット | |
| 高さ | 1.47mm | |
| 動作温度 Max | +85 °C | |
| 幅 | 3.98mm | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
ファミリー名 M8C | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 16 | ||
デバイスコア PSOC™ | ||
データバス幅 8bit | ||
プログラムメモリサイズ 8 kB | ||
最大周波数 24MHz | ||
RAMサイズ 512 B | ||
PWMユニット数 2 x 8/32 bit | ||
SPIチャンネル数 1 | ||
標準動作供給電圧 5.25 V (最大) | ||
UARTチャンネル数 1 | ||
I2Cチャンネル数 1 | ||
プログラムメモリタイプ フラッシュ | ||
ADCユニット数 2 | ||
インストラクションセットアーキテクチャ ハーバード | ||
寸法 9.98 x 3.98 x 1.47mm | ||
動作温度 Min -40 °C | ||
PWM 1 (1 x 32ビット), 1 (1 x 8ビット) | ||
長さ 9.98mm | ||
ADC数 28 x 10ビット | ||
高さ 1.47mm | ||
動作温度 Max +85 °C | ||
幅 3.98mm | ||
強力なハーバードアーキテクチャプロセッサ
最大 24 MHz の M8C プロセッサ速度
高速で低電力
動作電圧: 3.0 → 5.25 V
車載温度範囲： -40 ° C → +85 ° C
Advanced Peripherals （ PSoC ® ブロック
アナログタイプ E PSoC ブロック 4 個には、次の特長があります。
デジタル - アナログコンバータ（ DAC ）搭載のコンパレータ x 2
参照
最大 10 ビットシングル / デュアル、 24 チャンネルのアナログ - デジタル
コンバータ（ ADC ）
4 つのデジタル PSoC ブロックの特長：
8 → 32 ビットのタイマ、カウンタ、及びパルス幅変調器
（ PWM ）
巡回冗長検査（ CRC ）および擬似ランダム
シーケンス（ PRS ）モジュール
全二重又は半二重 UART
SPI Master 又はスレーブです
すべての汎用 I/O （ GPIO ）ピンに接続可能です
ブロックを組み合わせることで複雑なペリフェラルを実現
静電容量センシング用途に対応
柔軟性の高いオンチップメモリ
8 KB のフラッシュプログラムストレージ
512 バイト SRAM データ格納
インシステムシリアルプログラミング（ ISSP ）
部分的なフラッシュアップデート
柔軟な保護モード
フラッシュでの EEPROM エミュレーション
開発ツール一式
無料の開発ソフトウェア（ PSoC Designer ™）
多機能のインサーキットエミュレータ（ ICE ）とプログラマ
フルスピードエミュレーション
複雑なブレークポイント構造
128 KB のトレースメモリ
精密でプログラム可能なクロック周波数
± 5 % 24 MHz の発振器を内蔵
ウォッチドッグ及び用の低速、低消費電力の発振器を内蔵しています
スリープ機能
オプションの外部発振器、最大 24 MHz
プログラム可能なピン構成
すべての GPIO に 25 mA シンク、 10 mA ドライブ
プルアップ、プルダウン、高 Z 、強、オープンドレイン駆動モード
すべての GPIO
すべての GPIO にアナログ入力を備えています
すべての GPIO で設定可能な割り込み
多用途のアナログマルチプレクサ
共通内部アナログバス
I/O の組み合わせの同時接続
その他のシステムリソース
内部集積回路（ I
2c ™）マスター、スレーブ、またはマルチマスター
最大動作周波数： 400 kHz
ウォッチドッグタイマ及びスリープタイマです
ユーザー設定可能な低電圧検出（ LVD ）
監視回路を内蔵
オンチップ高精度基準電圧
