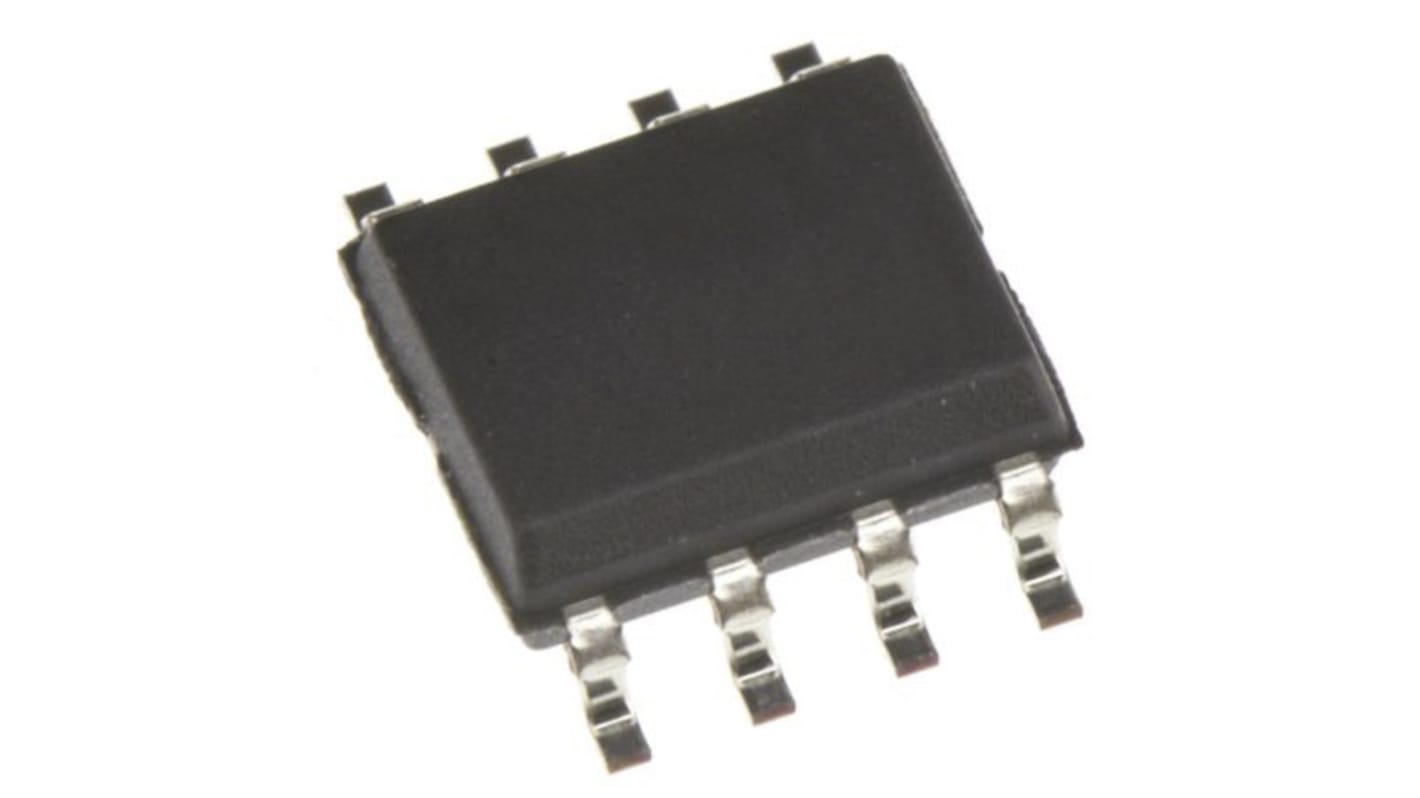

Infineon マイコン M8C, 8-Pin SOIC CY8C24123A-24SXIT

強力なハーバードアーキテクチャプロセッサ
最大 24 MHz の M8C プロセッサ速度
高速で低電力
動作電圧: 3.0 → 5.25 V
車載温度範囲： -40 ° C → +85 ° C
Advanced Peripherals （ PSoC ® ブロック
アナログタイプ E PSoC ブロック 4 個には、次の特長があります。
デジタル - アナログコンバータ（ DAC ）搭載のコンパレータ x 2
参照
最大 10 ビットシングル / デュアル、 24 チャンネルのアナログ - デジタル
コンバータ（ ADC ）
4 つのデジタル PSoC ブロックの特長：
8 → 32 ビットのタイマ、カウンタ、及びパルス幅変調器
（ PWM ）
巡回冗長検査（ CRC ）および擬似ランダム
シーケンス（ PRS ）モジュール
全二重又は半二重 UART
SPI Master 又はスレーブです
すべての汎用 I/O （ GPIO ）ピンに接続可能です
ブロックを組み合わせることで複雑なペリフェラルを実現
静電容量センシング用途に対応
柔軟性の高いオンチップメモリ
8 KB のフラッシュプログラムストレージ
512 バイト SRAM データ格納
インシステムシリアルプログラミング（ ISSP ）
部分的なフラッシュアップデート
柔軟な保護モード
フラッシュでの EEPROM エミュレーション
開発ツール一式
無料の開発ソフトウェア（ PSoC Designer ™）
多機能のインサーキットエミュレータ（ ICE ）とプログラマ
フルスピードエミュレーション
複雑なブレークポイント構造
128 KB のトレースメモリ
精密でプログラム可能なクロック周波数
± 5 % 24 MHz の発振器を内蔵
ウォッチドッグ及び用の低速、低消費電力の発振器を内蔵しています
スリープ機能
オプションの外部発振器、最大 24 MHz
プログラム可能なピン構成
すべての GPIO に 25 mA シンク、 10 mA ドライブ
プルアップ、プルダウン、高 Z 、強、オープンドレイン駆動モード
すべての GPIO
すべての GPIO にアナログ入力を備えています
すべての GPIO で設定可能な割り込み
多用途のアナログマルチプレクサ
共通内部アナログバス
I/O の組み合わせの同時接続
その他のシステムリソース
内部集積回路（ I
2c ™）マスター、スレーブ、またはマルチマスター
最大動作周波数： 400 kHz
ウォッチドッグタイマ及びスリープタイマです
ユーザー設定可能な低電圧検出（ LVD ）
監視回路を内蔵
オンチップ高精度基準電圧
