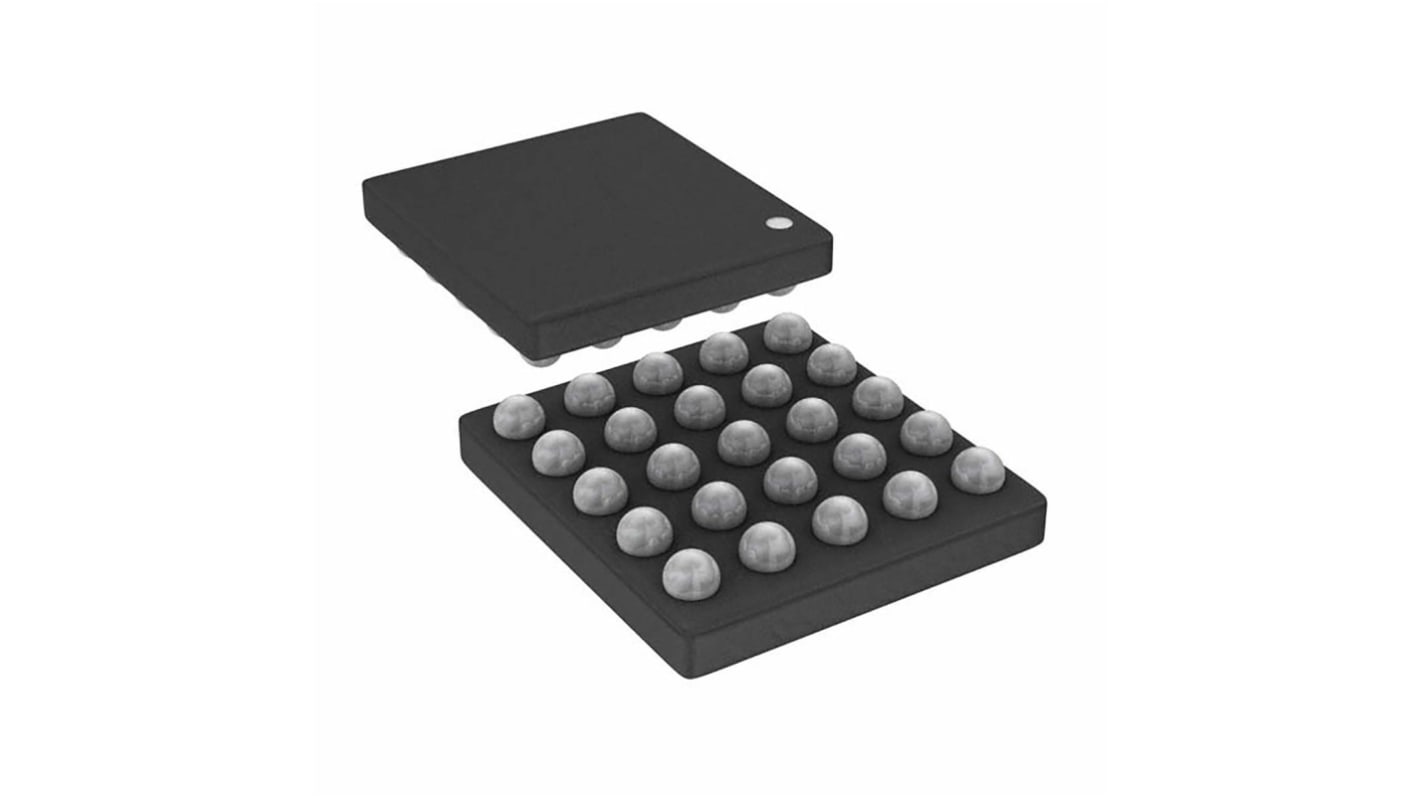

STMicroelectronics STM32F031E6Y6TR マイクロコントローラ 32 bit, ARM Cortex-M0, 32kB, フラッシュ, 25-Pin WLCSP

マイクロコントローラ・マイコン の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
梱包形態
RS品番:
192-1335
メーカー型番:
STM32F031E6Y6TR
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

マイクロコントローラ

パッケージ型式

WLCSP

取付タイプ

表面実装

ピン数

25

デバイスコア

ARM Cortex-M0

データバス幅

32bit

プログラムメモリサイズ

32kB

RAMサイズ

4kB

動作温度 Min

-40°C

動作温度 Max

85°C

長さ

2.45mm

幅

2.36mm

高さ

0.41mm

インストラクションセットアーキテクチャ

RISC

ADC数

13 x 12 Bit

プログラムメモリタイプ

フラッシュ

タイマー数

3

COO（原産国）:
SG
STM32F031x4/x6マイクロコントローラは、最大48MHzの周波数で動作する高性能ARM®Cortex®-M0 32ビットRISCコア、高速組み込みメモリ（最大32Kバイトのフラッシュ・メモリと4KバイトのSRAM）、および幅広い拡張ペリフェラルとI/Oを内蔵しています。すべてのデバイスは、標準通信インターフェース（I2Cx1、SPI/ I2Sx1、USARTx1）、12ビットADCx1、16ビット・タイマーx5、32ビット・タイマーx1、アドバンスド・コントロールPWMタイマーを備えています。

STM32F031x4/x6マイクロコントローラには、20ピンから48ピンまでの6種類のパッケージに収められたデバイスがあります。選択したデバイスに応じて、さまざまな周辺機器が含まれています。

これらの特長により、STM32F031x4/x6マイクロコントローラは、アプリケーション・コントロールやユーザー・インターフェース、ハンドヘルド機器、A/VレシーバーやデジタルTV、PC周辺機器、ゲームやGPSプラットフォーム、産業用アプリケーション、PLC、インバーター、プリンター、スキャナー、アラーム・システム、ビデオ・インターホン、HVACなどの幅広いアプリケーションに適しています。

コア： ARM ® 32 ビット Cortex ® -M0 CPU 、周波数最大 48 MHz

メモリ

16 → 32 KB のフラッシュメモリ

4 KB の SRAM 、 HW パリティ付き

CRC計算ユニット

リセット及び電力管理

デジタル及び I/O 電源： 2.0 → 3.6 V

アナログ電源： VDDA = VDD → 3.6 V

パワーオン / パワーダウンリセット（ POR / PDR ）

プログラマブル電圧検出器(PVD)

低電力モード：スリープ、停止、スタンバイ

RTC 及びバックアップレジスタ用 VBATsupply

クロック管理

4 → 32 MHz の水晶発振器です

RTC 用 32 kHz 発振器、較正付き

内蔵 8 MHz RC （ x 6 PLL オプション付き

40 kHz RC 発振器を内蔵

最大 39 個の高速 I/O

外部割り込みベクタ上のすべてのマップ作成可能

最大 26 個の I/O 、 5 V の許容容量

5チャンネルのDMAコントローラ

12 ビット x 1 、 1.0 μ s ADC （最大 10 チャンネル）

変換範囲： 0 ～ 3.6V

アナログ電源を 2.4 → 3.6 V に分離します

最大9個のタイマ

16 ビット 7 チャンネル高度制御タイマ x 1 、 6 チャンネル PWM 出力用、デッドタイム生成及び緊急停止機能付き

32 ビットタイマ x 1 及び 16 ビットタイマ x 1 、最大 4 個の IC/OC を備え、赤外線制御デコードに使用可能

16 ビットタイマ x 1 、 IC / OC x 2 、 OCN x 1 、デッドタイム生成及び緊急停止機能付き

16 ビットタイマ x 1 、 IC / OC 及び OCN 、デッドタイム生成、緊急停止、及び赤外線制御用変調ゲート付き

1 つの IC / OC を備えた 16 ビットタイマ x 1

独立したウォッチドッグタイマ及びシステムウォッチドッグタイマです

Systick タイマー： 24 ビットダウンカウンタ

アラーム付きカレンダー RTC 、停止 / スタンバイからの定期的なウェイクアップ

通信インターフェイス

I2C インターフェイス x 1 、 20 mA 電流シンクの Fast Mode Plus （ 1 Mbit/s ）、 SMBus/PMBus 、及び Stop モードからのウェイクアップをサポート

Master 同期 SPI / モデム制御、 LIN 、 IrDA 機能、自動ボーレート検出 / ウェイクアップ機能をサポートする USART x 1

SPI （ 18 Mbit/s ） x 1 、プログラム可能ビットフレーム x 4 、 I2S インターフェース多重化

シリアルワイヤデバッグ（ SWD ）

96ビットの一意のID

幅広い使用温度範囲： -40 → +105 ° C
