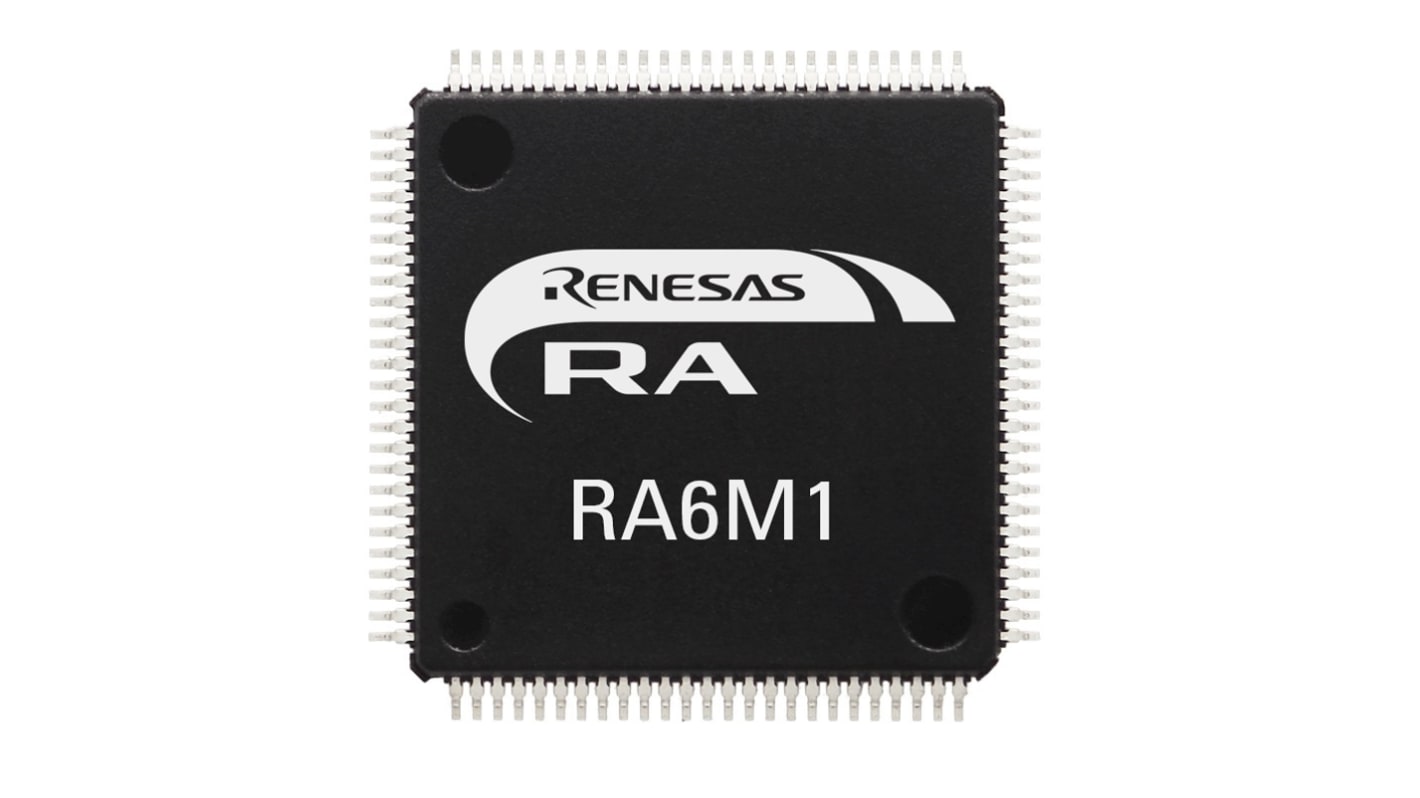

ルネサス エレクトロニクス RA6M1 マイコン, ARM Cortex M4コア, 120MHz, 512 kB, フラッシュ, 100-Pin LQFP
- RS品番:
- 192-7230
- メーカー型番:
- R7FA6M1AD3CFP#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
1個小計：*
￥1,076.00
(税抜)
￥1,183.60
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年2月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥1,076 |
| 10 - 24 | ￥869 |
| 25 - 49 | ￥782 |
| 50 + | ￥715 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 192-7230
- メーカー型番:
- R7FA6M1AD3CFP#AA0
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| ファミリー名 | RA6M1 | |
| パッケージタイプ | LQFP | |
| 実装タイプ | 表面実装 | |
| ピン数 | 100 | |
| デバイスコア | ARM Cortex M4 | |
| データバス幅 | 32bit | |
| プログラムメモリサイズ | 512 kB | |
| 最大周波数 | 120MHz | |
| RAMサイズ | 256 KB | |
| USBチャンネル | 1 | |
| SPIチャンネル数 | 2 | |
| I2Cチャンネル数 | 2 | |
| UARTチャンネル数 | 1 | |
| USARTチャネルの数 | 0 | |
| CANチャンネル数 | 2 | |
| 標準動作供給電圧 | 2.7 → 3.6 V | |
| PCIチャンネル数 | 0 | |
| 動作温度 Max | +105 °C | |
| ADCユニット数 | 1 | |
| イーサネットチャンネル数 | 0 | |
| PWM | 2（32ビットx4）、32ビットx5 | |
| 寸法 | 14 x 14 x 1.7mm | |
| 幅 | 14mm | |
| 高さ | 1.7mm | |
| LINチャネルの数 | 0 | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Min | -40°C | |
| インストラクションセットアーキテクチャ | CISC | |
| 最大イーサネットチャンネル数 | 0 | |
| ADC数 | 19 x 12ビット | |
| 長さ | 14mm | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
ファミリー名 RA6M1 | ||
パッケージタイプ LQFP | ||
実装タイプ 表面実装 | ||
ピン数 100 | ||
デバイスコア ARM Cortex M4 | ||
データバス幅 32bit | ||
プログラムメモリサイズ 512 kB | ||
最大周波数 120MHz | ||
RAMサイズ 256 KB | ||
USBチャンネル 1 | ||
SPIチャンネル数 2 | ||
I2Cチャンネル数 2 | ||
UARTチャンネル数 1 | ||
USARTチャネルの数 0 | ||
CANチャンネル数 2 | ||
標準動作供給電圧 2.7 → 3.6 V | ||
PCIチャンネル数 0 | ||
動作温度 Max +105 °C | ||
ADCユニット数 1 | ||
イーサネットチャンネル数 0 | ||
PWM 2（32ビットx4）、32ビットx5 | ||
寸法 14 x 14 x 1.7mm | ||
幅 14mm | ||
高さ 1.7mm | ||
LINチャネルの数 0 | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Min -40°C | ||
インストラクションセットアーキテクチャ CISC | ||
最大イーサネットチャンネル数 0 | ||
ADC数 19 x 12ビット | ||
長さ 14mm | ||
Renesas RA6M1は、高性能なArm® Cortex®-M4Fコアを魅力的な価格で必要とするアプリケーション向けのRenesas RA6製品シリーズのエントリポイントです。RA6M1は高効率の40nmプロセスで製造され、FreeRTOS上に構築されたオープンで柔軟なエコシステム・コンセプト（FSP：Flexible Software Package）によってサポートされ、他のRTOSやミドルウェアを使用するための拡張が可能です。RA6M1は、セキュリティ、大容量内蔵RAM、低消費電力を必要とするIoTアプリケーションに適しています。
120MHz Arm® Cortex®-M4F
512kBフラッシュ・メモリと256kB SRAM
EEPROMと同様にデータを保存する8kBデータフラッシュ
64ピンから100ピンパッケージまでスケーラブル
静電容量式タッチ・センシング・ユニット
USB2.0 フルスピード
CAN 2.0B
SCI (UART、シンプルSPI、シンプルI2C)
SPI / I2Cマルチマスタインターフェイス
SDHI
SSI/シリアル・サウンド・インターフェース
用途
セキュリティ（火災検知、盗難検知、パネル制御）
検針（電気、自動検針）
産業（ロボット、ドアオープナー、ミシン、自動販売機、UPS）
HVAC（暖房、空調、ボイラー制御）
汎用
512kBフラッシュ・メモリと256kB SRAM
EEPROMと同様にデータを保存する8kBデータフラッシュ
64ピンから100ピンパッケージまでスケーラブル
静電容量式タッチ・センシング・ユニット
USB2.0 フルスピード
CAN 2.0B
SCI (UART、シンプルSPI、シンプルI2C)
SPI / I2Cマルチマスタインターフェイス
SDHI
SSI/シリアル・サウンド・インターフェース
用途
セキュリティ（火災検知、盗難検知、パネル制御）
検針（電気、自動検針）
産業（ロボット、ドアオープナー、ミシン、自動販売機、UPS）
HVAC（暖房、空調、ボイラー制御）
汎用
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
