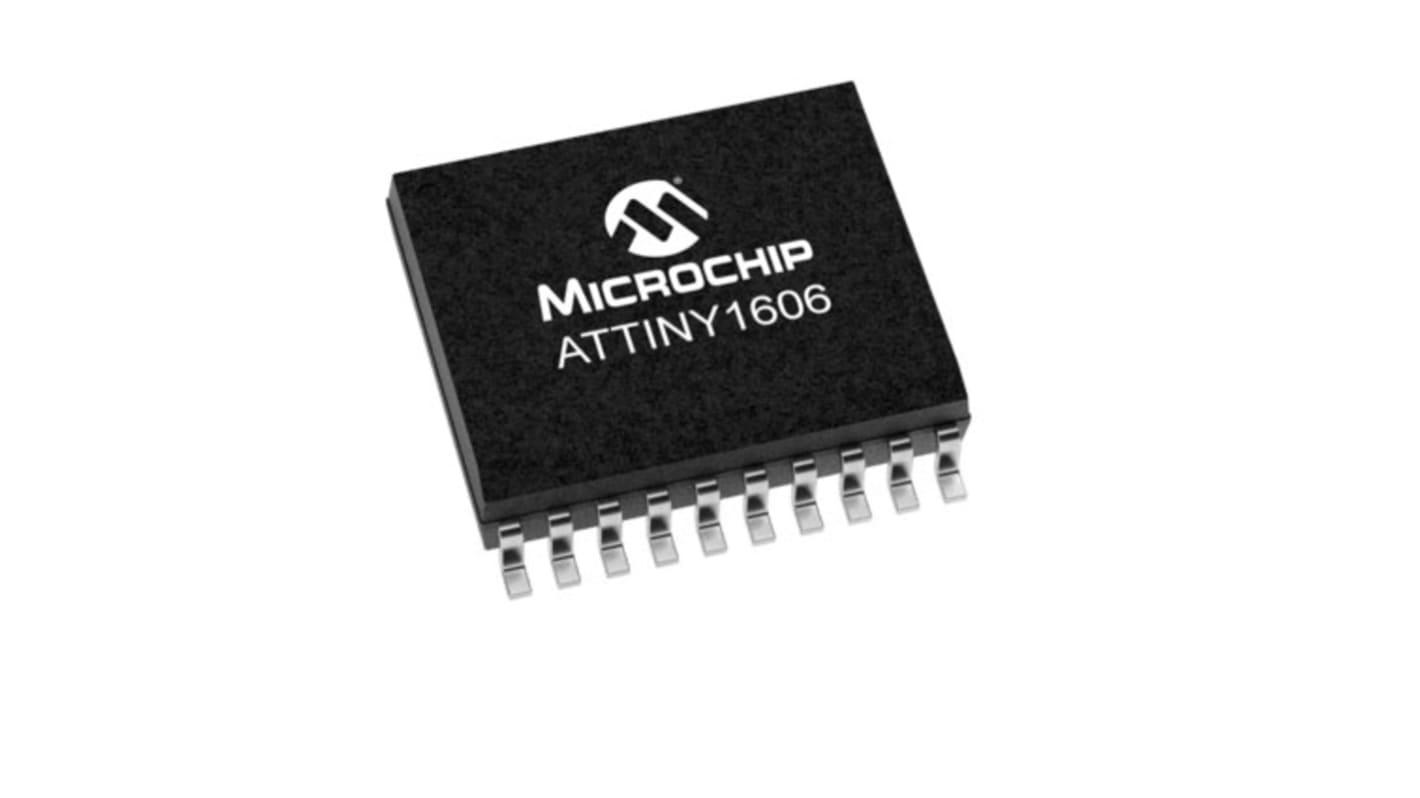

Microchip マイコン ATtiny, 20-Pin SOIC ATTINY1606-SN
- RS品番:
- 193-6200
- メーカー型番:
- ATTINY1606-SN
- メーカー/ブランド名:
- Microchip
374 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は10個
¥179.70
(税抜)
¥197.67
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
10 - 10 | ¥179.70 | ¥1,797.00 |
20 + | ¥174.50 | ¥1,745.00 |
* 購入単位ごとの価格
- RS品番:
- 193-6200
- メーカー型番:
- ATTINY1606-SN
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報
ATtiny1606マイクロコントローラは、8ビットAVR®プロセッサとハードウェア乗算器、最大16 KBのフラッシュ、1024バイトのSRAM、256バイトのEEPROMを搭載し、最大20 MHzで動作します。パッケージは24ピンです。Microchipの最新のテクノロジーと柔軟で低電力のアーキテクチャを採用し、イベントシステム、SleepWalking、正確なアナログ機能、高度なペリフェラルなどの機能を備えています。
8ビット高性能AVR RISC CPU
135個の命令
ハードウェア乗算器
超低電力(ULP)
3種のスリープモード:
アイドル
待機
電源オフ
3チャンネルイベントシステム
構成可能なカスタムロジック(CCL)
12チャンネル10ビットADC、基準電圧付き
コンパレータ
16ビットタイマ x 2 (TCA / TCB)
巡回冗長検査(CRC/SCAN)
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
ブラウンアウト検出(BOD)
シングルピンのプログラミング / デバッグインターフェイス(UPDI)
動作電圧: 1.8 → 5.5 V
135個の命令
ハードウェア乗算器
超低電力(ULP)
3種のスリープモード:
アイドル
待機
電源オフ
3チャンネルイベントシステム
構成可能なカスタムロジック(CCL)
12チャンネル10ビットADC、基準電圧付き
コンパレータ
16ビットタイマ x 2 (TCA / TCB)
巡回冗長検査(CRC/SCAN)
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
ブラウンアウト検出(BOD)
シングルピンのプログラミング / デバッグインターフェイス(UPDI)
動作電圧: 1.8 → 5.5 V
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
ファミリー名 | ATtiny1606 |
パッケージタイプ | SOIC |
実装タイプ | 表面実装 |
ピン数 | 20 |
デバイスコア | AVR |
データバス幅 | 8bit |
プログラムメモリサイズ | 16 kB |
最大周波数 | 20MHz |
RAMサイズ | 1.024 kB |
USBチャンネル | 0 |
PWMユニット数 | 1 |
SPIチャンネル数 | 1 |
USARTチャネルの数 | 1 |
CANチャンネル数 | 0 |
UARTチャンネル数 | 1 |
標準動作供給電圧 | 1.8 → 5.5V |
I2Cチャンネル数 | 1 |
PCIチャンネル数 | 0 |
イーサネットチャンネル数 | 0 |
幅 | 7.6mm |
寸法 | 13 x 7.6 x 2.35mm |
PWM | 1 (1 x 8ビット) |
プログラムメモリタイプ | フラッシュ |
最大イーサネットチャンネル数 | 0 |
動作温度 Min | -40 °C |
インストラクションセットアーキテクチャ | RISC |
LINチャネルの数 | 0 |
ADCユニット数 | 1 |
高さ | 2.35mm |
ADC数 | 12 x 10ビット |
長さ | 13mm |
動作温度 Max | +125 °C |
