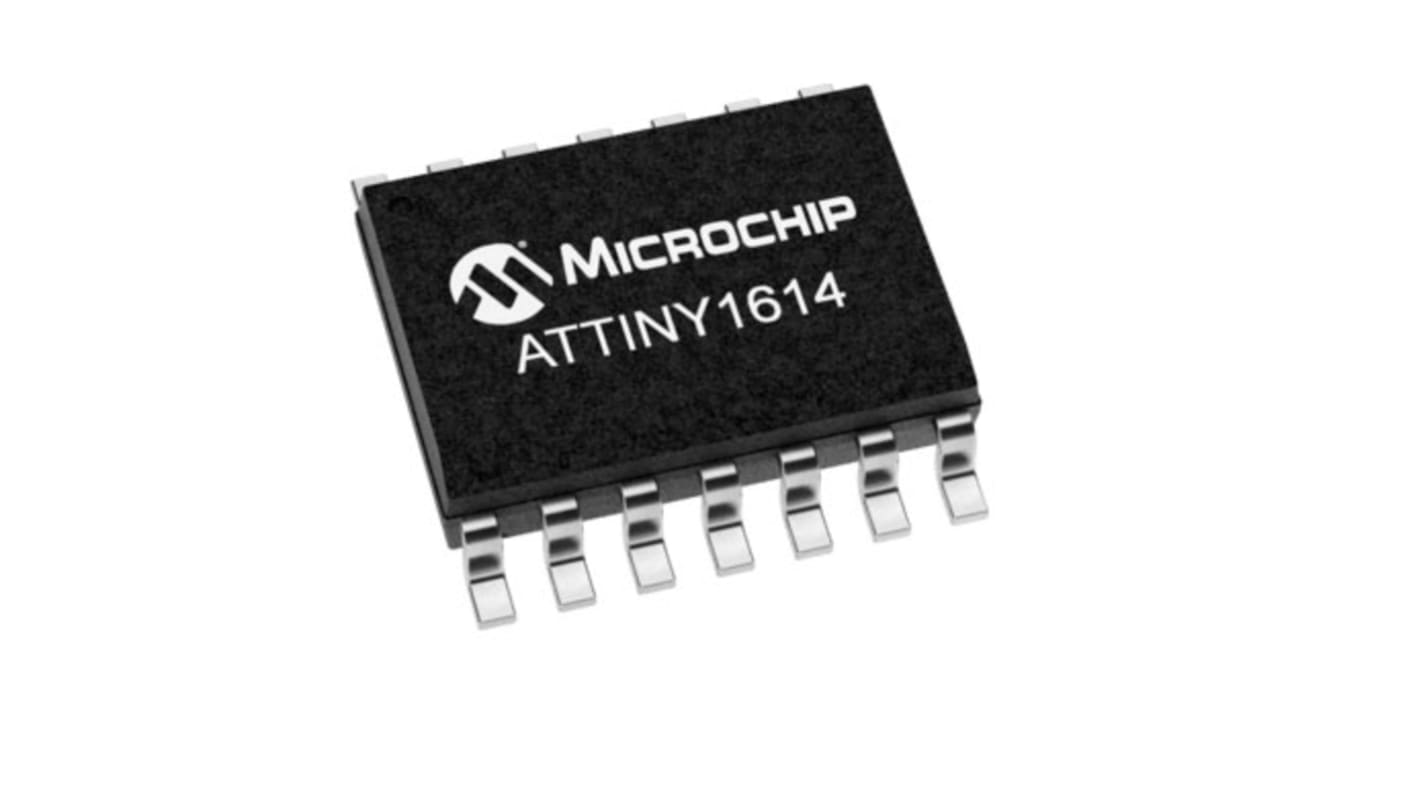

Microchip ATtiny マイコン, 20MHz, 16 kB, フラッシュ, 14-Pin SOIC
- RS品番:
- 193-6205
- メーカー型番:
- ATTINY1614-SSN
- メーカー/ブランド名:
- Microchip
ボリュームディスカウント対象商品
1 袋(1袋25個入り) 小計：*
￥2,879.00
(税抜)
￥3,167.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 75 は海外在庫あり
- 350 は 2025年12月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 25 - 25 | ￥115.16 | ￥2,879 |
| 50 + | ￥113.32 | ￥2,833 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 193-6205
- メーカー型番:
- ATTINY1614-SSN
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| ファミリー名 | ATtiny1614 | |
| パッケージタイプ | SOIC | |
| 実装タイプ | 表面実装 | |
| ピン数 | 14 | |
| デバイスコア | AVR | |
| データバス幅 | 8bit | |
| プログラムメモリサイズ | 16 kB | |
| 最大周波数 | 20MHz | |
| RAMサイズ | 2.048 kB | |
| USBチャンネル | 0 | |
| PWMユニット数 | 1 | |
| SPIチャンネル数 | 1 | |
| I2Cチャンネル数 | 1 | |
| UARTチャンネル数 | 1 | |
| 標準動作供給電圧 | 1.8 → 5.5 V | |
| CANチャンネル数 | 0 | |
| USARTチャネルの数 | 1 | |
| 高さ | 1.5mm | |
| 動作温度 Min | -40 °C | |
| プログラムメモリタイプ | フラッシュ | |
| 動作温度 Max | +125 °C | |
| ADCユニット数 | 1 | |
| 長さ | 8.75mm | |
| LINチャネルの数 | 1 | |
| 最大イーサネットチャンネル数 | 0 | |
| インストラクションセットアーキテクチャ | RISC | |
| 幅 | 4mm | |
| 寸法 | 8.75 x 4 x 1.5mm | |
| PWM | 1(1 x 16ビット) | |
| PCIチャンネル数 | 0 | |
| イーサネットチャンネル数 | 0 | |
| ADC数 | 14 x 10ビット | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
ファミリー名 ATtiny1614 | ||
パッケージタイプ SOIC | ||
実装タイプ 表面実装 | ||
ピン数 14 | ||
デバイスコア AVR | ||
データバス幅 8bit | ||
プログラムメモリサイズ 16 kB | ||
最大周波数 20MHz | ||
RAMサイズ 2.048 kB | ||
USBチャンネル 0 | ||
PWMユニット数 1 | ||
SPIチャンネル数 1 | ||
I2Cチャンネル数 1 | ||
UARTチャンネル数 1 | ||
標準動作供給電圧 1.8 → 5.5 V | ||
CANチャンネル数 0 | ||
USARTチャネルの数 1 | ||
高さ 1.5mm | ||
動作温度 Min -40 °C | ||
プログラムメモリタイプ フラッシュ | ||
動作温度 Max +125 °C | ||
ADCユニット数 1 | ||
長さ 8.75mm | ||
LINチャネルの数 1 | ||
最大イーサネットチャンネル数 0 | ||
インストラクションセットアーキテクチャ RISC | ||
幅 4mm | ||
寸法 8.75 x 4 x 1.5mm | ||
PWM 1(1 x 16ビット) | ||
PCIチャンネル数 0 | ||
イーサネットチャンネル数 0 | ||
ADC数 14 x 10ビット | ||
ATtiny1614マイクロコントローラは、8ビットAVR®プロセッサとハードウェア乗算器、最大16 KBのフラッシュ、256バイトのSRAM、128バイトのEEPROMを搭載し、最大20 MHzで動作します。パッケージは14ピンです。このシリーズは最新のコアから独立したペリフェラルを使用し、低消費電力性能を発揮します。イベントシステム、インテリジェントなアナログペリフェラルと高度なペリフェラルを備えています。内蔵のQTouch®ペリフェラルタッチコントローラにより、近接検出及び駆動シールド対応の静電容量型タッチインターフェイスをサポートしています。
ハードウェア乗算器
3種のスリープモード:
アイドル
待機
電源オフ
イベントシステム
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
ブラウンアウト検出(BOD)
シングルピンのプログラミング / デバッグインターフェイス(UPDI)
24チャンネル10ビットADC、基準電圧付き
8ビットD/Aコンバータ(DAC)
コンパレータ
構成可能なカスタムロジック(CCL)
12ビットタイマ x 1 (TCD)
16ビットタイマ x 2 (TCA / TCB)
巡回冗長検査(CRC/SCAN)
周辺機器タッチコントローラ(PTC)
6チャンネルの自己静電容量
9 個の相互静電容量ボタンをサポート
SPI / I2C / USART
3種のスリープモード:
アイドル
待機
電源オフ
イベントシステム
ウォッチドッグタイマ(WDT)
パワーオンリセット(POR)
ブラウンアウト検出(BOD)
シングルピンのプログラミング / デバッグインターフェイス(UPDI)
24チャンネル10ビットADC、基準電圧付き
8ビットD/Aコンバータ(DAC)
コンパレータ
構成可能なカスタムロジック(CCL)
12ビットタイマ x 1 (TCD)
16ビットタイマ x 2 (TCA / TCB)
巡回冗長検査(CRC/SCAN)
周辺機器タッチコントローラ(PTC)
6チャンネルの自己静電容量
9 個の相互静電容量ボタンをサポート
SPI / I2C / USART
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
