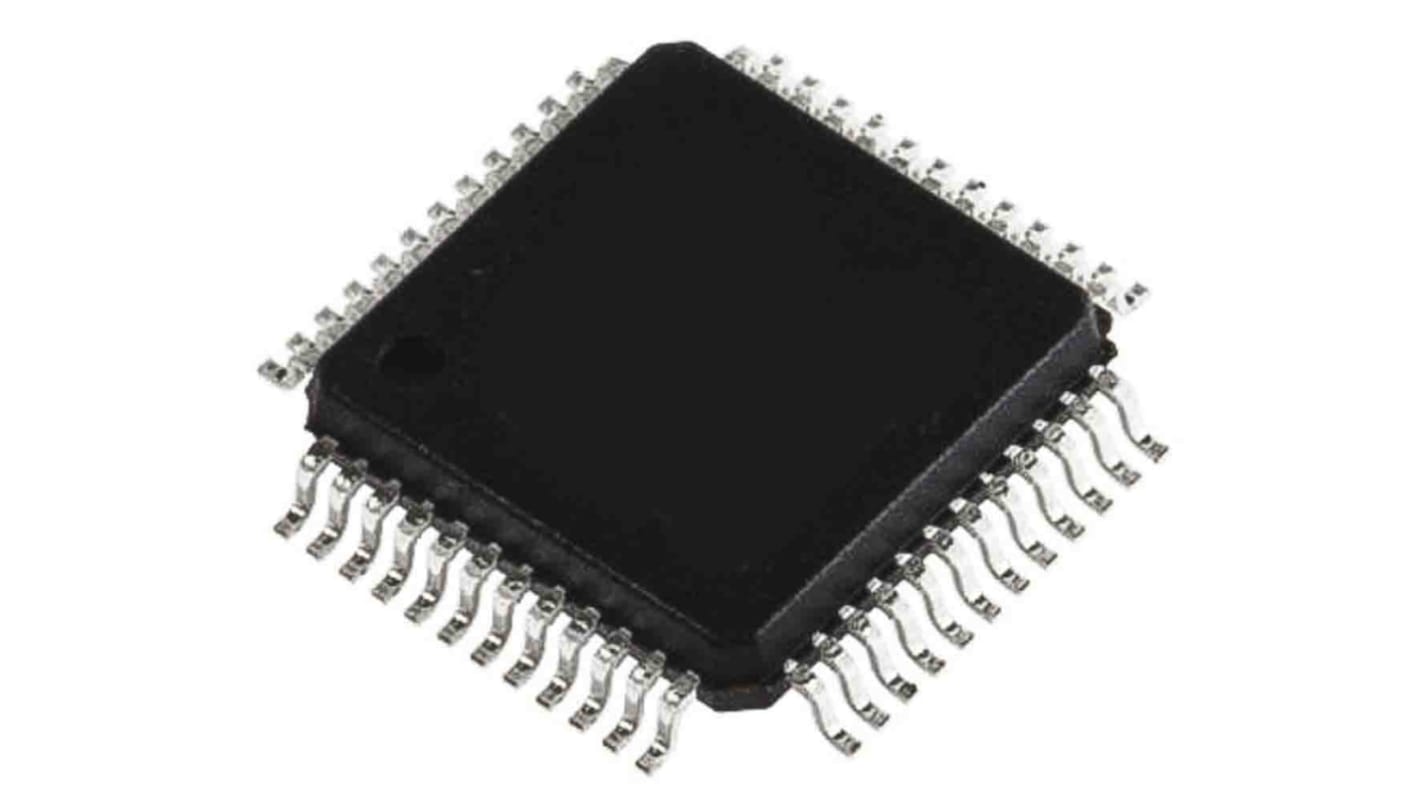

STMicroelectronics STM32G4 マイコン, ARM Cortex M4コア, 170MHz, 512 kB, フラッシュ, 48-Pin LQFP

STM32G474xB / xC / xE デバイスは、高性能 ARM ® Cortex ® -M4 32 ビット RISC コアをベースにしています。最大 170 MHz の周波数で動作します。

Cortex-M4 コアは単精度の浮動少数点演算ユニット（ FPU ）を備え、 ARM の単精度データ処理命令とすべてのデータ型をサポートします。また、 DSP （デジタル信号処理）命令のフルセットと、アプリケーションのセキュリティを強化するメモリ保護ユニット（ MPU ）も実装されています。

これらのデバイスは、高速メモリ（ 512 KB のフラッシュメモリ、 128 KB の SRAM ）、静的メモリ用の柔軟な外部メモリコントローラ（ FSMC ）、クワッド SPI フラッシュメモリインターフェース、 2 つの APB バス、 2 つの AHB バス、及び 32 ベースマルチ AHB バス Matrix に接続された広範な拡張 I/O 及びペリフェラルを搭載しています。

また、組み込みフラッシュメモリ及び SRAM の保護機構として、読み出し保護、書き込み保護、セキュリティ保護、及び独自のコード読み出し保護を実現しています。

これらのデバイスは、数学 / 算術関数の高速化を可能にする周辺機器を内蔵しています（三角関数用の CORDIC とフィルタ機能用の FMAC ユニット）。

これらの製品は、 5 つの高速 12 ビット ADC （ 5 Msps ）、 7 つのコンパレータ、 6 つのオペアンプ、 7 つの DAC チャンネル（外部 x 3 、内部 x 4 ）、内部基準電圧バッファ、低消費電力 RTC 、汎用 32 ビットタイマ x 3 、モータ制御専用 16 ビット PWM タイマ x 3 、汎用 16 ビットタイマ x 7 、低電力タイマ x 1 、 184 ps の分解能を備えています。

また、次のような標準及び Advanced 通信インターフェースも備えて
• 4 つの I2C
• 4 つの SPI は 2 つの半二重 I2C と多重化されます
• 3 つの UART 、 2 つの UART 、および 1 つの低電力 UART
• 3 つの FDCN
• 1 つの SAI
• USB デバイス
• UCPD

動作温度範囲は -40 → +85 ° C （ +105 ° C ジャンクション）及び -40 → +125 ° C （ +130 ° C ジャンクション）で、電源は 1.71 → 3.6 V です。包括的な省電力モードセットにより、低電力用途の設計が可能になります。ADC 、 DAC 、オペアンプ、コンパレータのアナログ独立電源入力など、一部の独立電源をサポートしています。VBAT 入力では、 RTC とレジスタのバックアップが可能です。

STM32G474xB / xC / xE ファミリには、 48 ピン→ 128 ピンの 8 つのパッケージがあります

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
