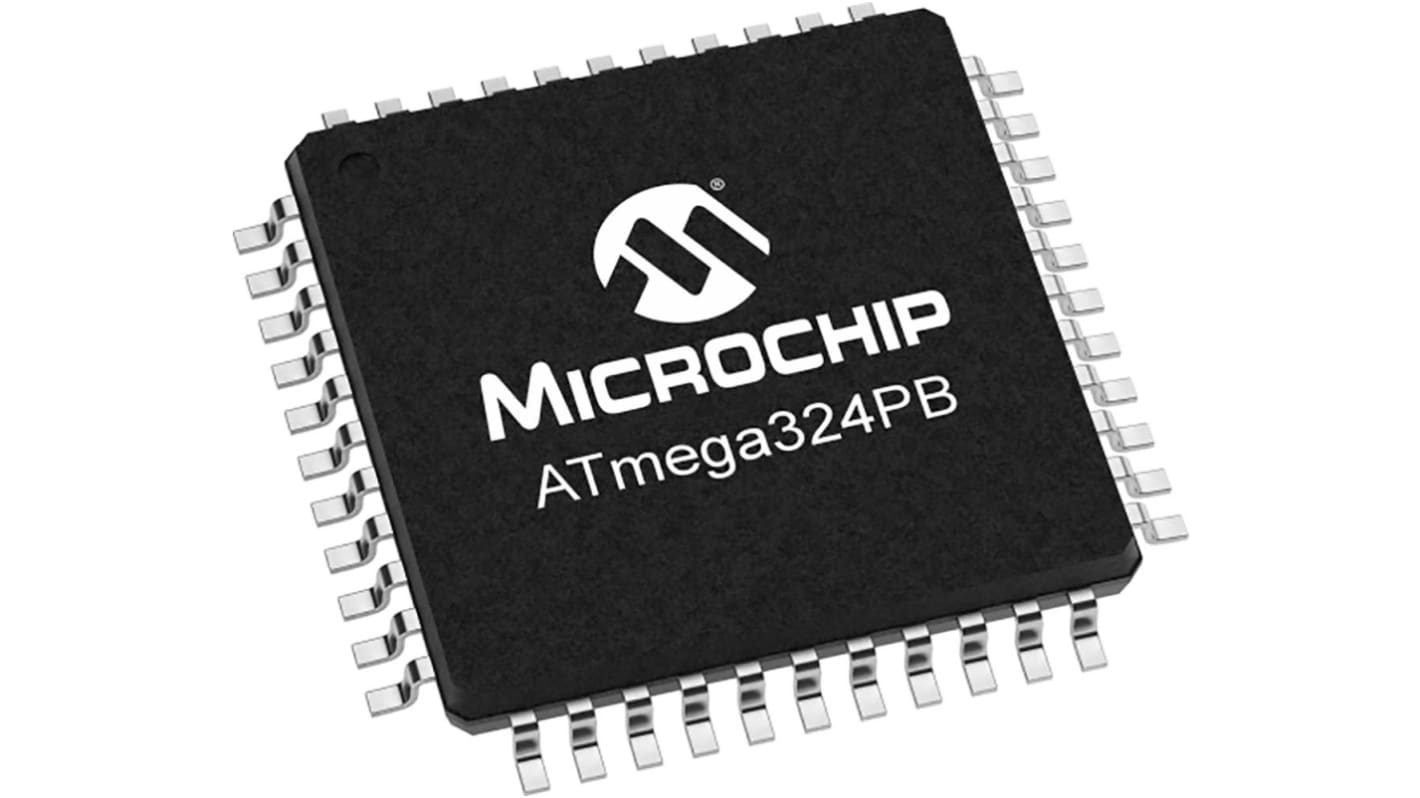

Microchip ATMEGA324PB マイクロコントローラ 8 bit, AVR, 20 MHz, 8kB, フラッシュ, 44-Pin 44 A

ボリュームディスカウント対象商品

1 トレイ(1トレイ160個入り) 小計:*

¥48,528.00

(税抜)

¥53,380.80

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 320 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
単価
購入単位毎合計*
160 - 640¥303.30¥48,528
800 - 1440¥297.094¥47,535
1600 - 3840¥290.881¥46,541
4000 - 7840¥284.669¥45,547
8000 +¥278.45¥44,552

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
199-5366
メーカー型番:
ATMEGA324PB-AN
メーカー/ブランド名:
Microchip
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

ATMEGA324PB

プロダクトタイプ

マイクロコントローラ

パッケージ型式

44 A

取付タイプ

表面

ピン数

44

デバイスコア

AVR

データバス幅

8bit

プログラムメモリサイズ

8kB

最大クロック周波数

20MHz

RAMサイズ

2kB

最大電源電圧

5.5V

プログラムI/Os数

39

動作温度 Min

-40°C

アナログコンパレータ

1

動作温度 Max

85°C

長さ

10.1mm

高さ

1.05mm

7.1 mm

規格 / 承認

RoHS

最小電源電圧

1.8V

ADC数

8 x 10 Bit

自動車規格

AEC-Q100

インストラクションセットアーキテクチャ

RISC

タイマー数

5

プログラムメモリタイプ

フラッシュ

Microchip ATmega324PB CMOS 8 ビットマイクロコントローラは、 AVR 拡張 RISC アーキテクチャをベースにしています。1.8 → 5.5 V の電圧電源で動作します。AVR コアは、豊富な命令セットと 32 の汎用作業レジスタを組み合わせます。32 K バイトのインシステムプログラマブルフラッシュ( Read-While-Write 機能搭載)、 1 KB EEPROM 、 2 KB SRAM 、汎用 I/O ライン x 39 、汎用作業レジスタ x 32 、比較モード付きのフレキシブルタイマ / カウンタ x 5 、内部 / 外部割り込み、シリアルプログラマブル USART x 3 、バイト指向 2 線シリアルインターフェイス( I2C ) x 2 、 SPI シリアルポートを搭載しています。 8 チャンネル 10 ビット ADC 、オプションのプログラマブルゲイン付き差動入力段、内部発振器付きプログラマブルウォッチドッグタイマ、 IEEE 標準また、 1149.1 準拠の JTAG テストインターフェイスで、オンチップデバッグシステムとプログラミング、クロック障害検出メカニズム、 6 種類のソフトウェア選択可能な省電力モードへのアクセスにも使用されます。アイドルモードで CPU を停止すると、 SRAM 、タイマ / カウンタ、 USART 、 2 線式シリアルインターフェイス、 SPI ポート、 システムを中断して機能を継続します。PTC では、最大 32 個のセルフキャップセンサと 256 個の相互キャップセンサを使用できます。パワーダウンモードではレジスタの内容が保存されますが、発振器はフリーズし、次の割り込み又はハードウェアリセットが発生するまで、他のすべてのチップ機能は無効になります。

Microchip ATmega324PB CMOS 8 ビットマイクロコントローラは、 AVR 拡張 RISC アーキテクチャをベースにしています。1.8 → 5.5 V の電圧電源で動作します。AVR コアは、豊富な命令セットと 32 の汎用作業レジスタを組み合わせます。32 K バイトのインシステムプログラマブルフラッシュ( Read-While-Write 機能搭載)、 1 KB EEPROM 、 2 KB SRAM 、汎用 I/O ライン x 39 、汎用作業レジスタ x 32 、比較モード付きのフレキシブルタイマ / カウンタ x 5 、内部 / 外部割り込み、シリアルプログラマブル USART x 3 、バイト指向 2 線シリアルインターフェイス( I2C ) x 2 、 SPI シリアルポートを搭載しています。 8 チャンネル 10 ビット ADC 、オプションのプログラマブルゲイン付き差動入力段、内部発振器付きプログラマブルウォッチドッグタイマ、 IEEE 標準また、 1149.1 準拠の JTAG テストインターフェイスで、オンチップデバッグシステムとプログラミング、クロック障害検出メカニズム、 6 種類のソフトウェア選択可能な省電力モードへのアクセスにも使用されます。アイドルモードで CPU を停止すると、 SRAM 、タイマ / カウンタ、 USART 、 2 線式シリアルインターフェイス、 SPI ポート、 システムを中断して機能を継続します。PTC では、最大 32 個のセルフキャップセンサと 256 個の相互キャップセンサを使用できます。パワーダウンモードではレジスタの内容が保存されますが、発振器はフリーズし、次の割り込み又はハードウェアリセットが発生するまで、他のすべてのチップ機能は無効になります。

最大 20 MIPS @ 20 MHz のスループット

ソフトウェアセキュリティのためのプログラミングロック

JTAG 規格に準拠した境界スキャン機能

広範なオンチップデバッグサポート

JTAG インターフェースを介したフラッシュ、 EEPROM 、ヒューズ、ロックビットのプログラミング

8 ビットタイマ / カウンタ x 2 、プリスケーラと比較モードを別々に備えています

独立した発振器付きのリアルタイムカウンタ

マスタ / スレーブ SPI シリアルインターフェイス x 2

独立したオンチップ発振器を搭載したプログラム可能なウォッチドッグタイマです

パワーオンリセット及びプログラマブルブラウンアウト検出

8 MHz較正済み発振器内蔵

外部 / 内部の割り込みソース

クロック障害検出機構を備え、障害発生時に内部 8 MHz RC 発振器に切り替え可能

固有の ID を表す個々のシリアル番号

最大 20 MIPS @ 20 MHz のスループット

ソフトウェアセキュリティのためのプログラミングロック

JTAG 規格に準拠した境界スキャン機能

広範なオンチップデバッグサポート

JTAG インターフェースを介したフラッシュ、 EEPROM 、ヒューズ、ロックビットのプログラミング

8 ビットタイマ / カウンタ x 2 、プリスケーラと比較モードを別々に備えています

独立した発振器付きのリアルタイムカウンタ

マスタ / スレーブ SPI シリアルインターフェイス x 2

独立したオンチップ発振器を搭載したプログラム可能なウォッチドッグタイマです

パワーオンリセット及びプログラマブルブラウンアウト検出

8 MHz較正済み発振器内蔵

外部 / 内部の割り込みソース

クロック障害検出機構を備え、障害発生時に内部 8 MHz RC 発振器に切り替え可能

固有の ID を表す個々のシリアル番号
