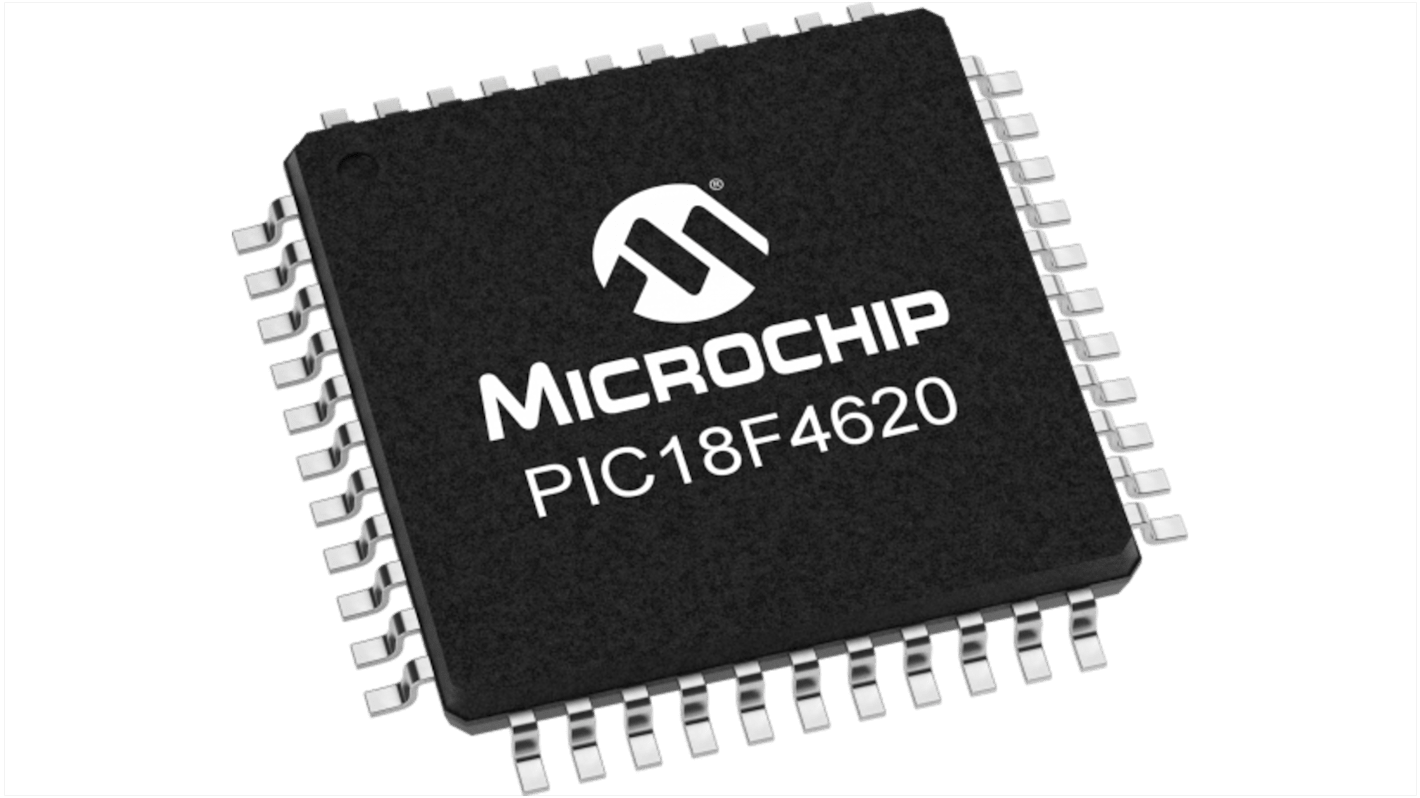

Microchip マイクロコントローラ 8 bit, PIC, 20 MHz, 8kB, フラッシュ, 44-Pin TQFP

マイクロコントローラ・マイコン の一覧へ
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
RS品番:
199-5380
メーカー型番:
PIC18LF4620-I/PT
メーカー/ブランド名:
Microchip
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Microchip

シリーズ

PIC18LF4620

プロダクトタイプ

マイクロコントローラ

パッケージ型式

TQFP

取付タイプ

スルーホール

ピン数

44

デバイスコア

PIC

データバス幅

8bit

プログラムメモリサイズ

8kB

インタフェースタイプ

EUSART, I2C, SPI

最大クロック周波数

20MHz

RAMサイズ

3.89kB

最大電源電圧

5.5V

動作温度 Min

-40°C

アナログコンパレータ

2

プログラムI/Os数

36

動作温度 Max

85°C

幅

10 mm

規格 / 承認

RoHS

長さ

10mm

高さ

1mm

最小電源電圧

2V

タイマー数

4

ADC数

13 x 10 Bit

プログラムメモリタイプ

フラッシュ

自動車規格

なし

インストラクションセットアーキテクチャ

RISC

Microchip の PIC18LF4620 フラッシュマイクロコントローラは、 C コンパイラ最適化 RISC アーキテクチャを搭載し、ナノこの製品は、 2.0 → 5.5 V の電圧範囲で動作します。このマイクロコントローラには、 64 KB のフラッシュプログラムメモリ、 3968 バイトの SRAM 、 1024 EEPROM が搭載されています。

10 万回の消去 / 書き込みサイクルの拡張フラッシュプログラムメモリ（標準

100 万回の消去 / 書き込みサイクルのデータ EEPROM メモリ（標準

フラッシュ / データ EEPROM ： 100 年（標準）の保持

ソフトウェア制御下で自己プログラム可能

割り込みの優先度

8 x 8単一サイクルのハードウェア乗算器

2 ピンによる単電源 5 V インサーキットシリアルプログラミング™（ ICSP ™）

2本のピンを介したIn-Circuitデバッグ(ICD)

ソフトウェアイネーブルオプションでプログラム可能なブラウンアウトリセット(BOR)

高電流シンク / ソース25 mA / 25 mA

3つのプログラム可能な外部割り込み

4つの入力変更割り込み

最大 2 個のキャプチャ / 比較 / PWM （ CCP ）モジュール、 1 個は自動シャットダウン（ 28 ピンデバイス）対応

PWM 出力 x 1 、 2 、又は 4

極性を選択可能

デッドタイムを設定可能

自動シャットダウン及び自動再起動

Master Synchronous Serial Port （ MSSP ）モジュールは、 3 線式 SPI （ 4 つのすべてのモード）及び I2C ™ Master / Slave モードをサポートしています

入力が多重化されたデュアルアナログコンパレータです

使用温度範囲： -40 → +85 ° C

TQFP （ Thin Quad Flatpack ）パッケージ
